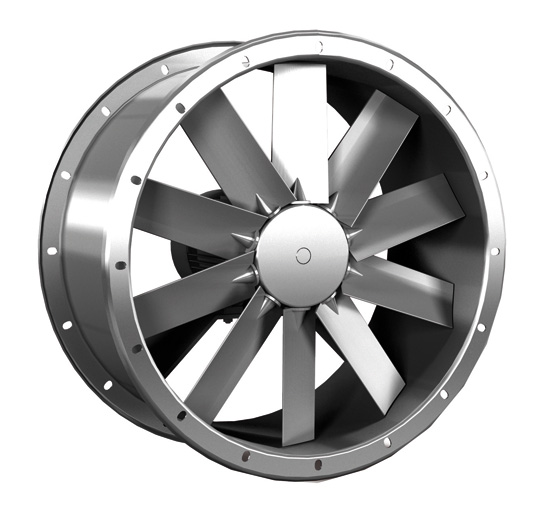

Серия AND - осевые вентиляторы с поворотными лопастями


Серия AND - осевые вентиляторы с поворотными лопастями

Осевые вентиляторы с поворотными лопастями обеспечивают регулирование в широких пределах путем изменения соотношений втулки, угла поворота и числа лопастей. Вентиляторы Rosenberg серии AND могут обеспечивать производительность до 85000 м3/ч и напор до 830 Па. Для стандартных вентиляторов допустимые температуры перемещаемой среды от минус 30 до плюс 40 °С (температура ограничивается изготовителями электродвигателей; при необходимости обеспечения более высоких температур по запросу поставляются специальные двигатели). Кожух с фланцем обеспечивает возможность соединения вентилятора с системой воздуховодов. Поток воздуха при стандартном исполнении направлен к двигателю. Для реверсирования осевых вентиляторов необходимо повернуть лопасти на 180° и изменить направление вращения. Вентиляторы предназначены для вертикальной и горизонтальной установки. Для размеров вентилятора от 315 до 500 максимальная скорость вращения - 2880 об/мин, для размеров от 560 до 1000 - 1440 об/мин. При работе с регулятором частоты вращения максимальная окружная скорость не должна превышать 75 м/с.


Кожухи осевых вентиляторов

Стандартные кожухи выполнены из оцинкованной стали и оборудованы скобой для крепления кабельной муфты или выключателя. По запросу кожухи могут выполняться окрашенными порошковой краской или из специальной стали. Фланцы привариваются. Кожухи могут быть оборудованы лючками для доступа и обслуживания. По запросу кабельная муфта или выключатель устанавливаются на лючке (в этом случае не устанавливается скоба для крепления). Входной коллектор выполняется с защитой или без защиты от прикосновения. Основание для электродвигателя регулируется по высоте и позволяет устанавливать двигатели различных размеров в зависимости от потребляемой мощности.

Рабочие колеса осевых вентиляторов

Осевые рабочие колеса сбалансированы согласно требований стандарта G 6,3 DIN ISO 19490. Алюминиевая втулка состоит из двух частей и имеет устройства для легкого демонтажа рабочего колеса. Для типоразмеров от 315 до 800 применяется втулка наружным диаметром 150 мм. Эта втулка может иметь 5 и 10 поворотных лопастей. Для типоразмеров вентиляторов от 500 до 1000 втулки имеют наружный диаметр 250 мм и 7 или 14 лопастей. Профилированные лопасти сделаны монолитными из алюминия. Углы поворота лопастей регулируются (угол поворота лопасти измеряется по крайним точкам на лопасти). После регулировки поворота лопастей необходимо проверить потребляемую мощность для исключения перегрузки двигателя и балансировку рабочего колеса.

Электродвигатели для осевых вентиляторов

Применяются стандартные трехфазные электродвигатели типа B3 с классом защиты IP55, классом изоляции F, с числом пар полюсов 2, 4, 6 или 8. Можно применять двигатели с переключением числа пар полюсов, с регулируемым напряжением или частотным преобразователем. Однофазные электродвигатели или двигатели для сред с повышенными температурами поставляются по запросу.

Защита от прикосновения

Вентиляторы предназначены для установки в системах вентиляции и кондиционирования и поэтому не имеют специальной защиты. Перед началом работ пользователь должен удостовериться, что обеспечена защита согласно EN 292 - 294.

Взрывобезопасное исполнение осевых вентиляторов

Вентиляторы могут выполняться во взрывобезопасном исполнении согласно VDMA 24169, часть 1. Для предотвращения искрообразования возможные зоны контакта между вращающейся и неподвижной частями выполнены из материалов c пониженным искрообразованием. Для этого в области рабочего колеса устроена медная вставка. В этом случае пользователь должен обеспечить защиту от коррозии рабочего колеса и медной части. Увеличенный кольцевой зазор между рабочим колесом и кожухом приводит к снижению воздухопроизводительности на 5% и развиваемого давления на 15%, что должно быть учтено при выборе вентилятора. Эти вентиляторы для постоянного режима работы S1 и не должны использоваться с преобразователем частоты.

Специальное исполнение с доступом для обслуживания

Доступ для обслуживания позволяет проводить чистку и обслуживание встроенного вентилятора. При монтаже необходимо обеспечить возможность открывания и проведения работ.

Принадлежности (стандартные - из оцинкованной стали, по запросу - с покрытием порошковой краской или из нержавеющей стали):

Габаритные и присоединительные размеры осевых вентиляторов

Типоразмер вентилятора

Размеры, мм

Типоразмер электродвигателя

D1

D2

L

Ж k

a

Ж d

i

i1

d1

e

l

s

L2

315

385

317

2401)

356

12x30°

11,5

250

190

14

293

232

2

160

063-080

400

475

402

2021)

3031)

438

12x30°

11,5

300

150

251

14

351

193

294

2

202

063-071

080-090

500

570

502

2521)

3781) 2)

541

12x30°

11,5

360

180

306

14

438

242

368

2,5

252

071-100

112

630

725

632

3701)

5552)

674

16х22,5

14

462

290

475

14

530

350

535

3

370

080-112

132

710

805

713

3701)

5552)

755

16х22,5

14

546

290

475

14

688

350

535

3

370

080-112

132

800

905

804

3901)

5851) 2)

841

16х22,5

14

610

300

495

14

760

368

563

4

390

080-112

132-160

1000

1105

1005

4501)

6751) 2)

1045

16х22,5

14

730

350

575

14

930

426

651

4

450

090-132

160-180

1)Удлинение кожуха см. "Принадлежности"

2)Размеры корпуса, состоящего из двух соединенных частей.

Характеристики производительности по воздуху осевого вентилятора

Характеристики производительности по воздуху были определены в испытательной камере с воздухозаборной стороны в соответствии с требованиями DIN 24163, часть 1 при монтажном положении В (вход свободен, подсоединение произведено со стороны нагнетания). Представленные характеристики отражают как статический перепад давления, так и динамическое давление в Паскалях (Па) в зависимости от расхода воздуха в м3/ч. Характеристики действительны для воздуха плотностью 1,2 кг/м3 при температуре 20 °C.

Шумовые характеристики осевого вентилятора

Шумовые характеристики определены в соответствии с DIN 45635 часть 38 или VDI 3731. Для каждого угла поворота лопаток указывается звуковая мощность в канале на нагнетании (измеренная по шкале А) LWA4 в дБ(A). Значения находятся в таблицах после графиков характеристик по воздуху. Значения звуковой мощности в канале на стороне всасывания LWA6 равны значениям LWA4. Звуковая мощность, излучаемая в окружающую среду, на расстоянии 1 м в помещении, не отражающем звук, определяется приближенно вычитанием 11 дБ из звуковой мощности в канале на стороне нагнетания. При этом следует принимать во внимание, что ограждения помещения, соединения с каналом, собственные частоты и отражения звука конкретного места могут оказать определенное влияние. Принимается уровень звукового давления со стороны всасывания LW3 равным звуковому давлению в канал со стороны нагнетания LW3 ?LW4.

Поправка для определения октавных уровней звуковой мощности шума по октавным полосам

Среднегеометрическая частота октавных полос, Гц

63

125

250

500

1000

2000

4000

8000

Поправка, дБ

-9

-5

2

-4

-5

-7

-11

-14

Масса осевых вентиляторов AND без электродвигателя

Размер

Короткий кожух

Длинный кожух

втулка, мм

150

250

150

250

число лопастей, шт

5

10

7

14

5

10

7

14

315

6,5

7

-

-

10,5

11

-

-

400

11

12

-

-

21

22

-

-

500

12

13,5

14,5

15,5

27

28,5

29,5

30,5

560

17

18,5

19,5

21

38

39,5

40,5

42

630

37

39

40

41

71

73

74

75

710

44

46

47

49

81

83

84

86

800

50

52

53

55

92

94

95

97

900

-

-

70

73

-

-

120

123

1000

-

-

88

90

-

-

150

152

Пример условного обозначения осевого вентилятора

AND - 500/10 - 100L/4 - 20 - V Ex

A

Осевой вентилятор

N

Стандартный электродвигатель

D

D - трехфазная сеть питания

500

Конструктивный размер вентилятора (внутренний диаметр корпуса)

10

Число лопаток

100L/4

Типоразмер двигателя/число полюсов

20

Угол установки лопаток

V

Направление подачи:

V - двигатель на нагнетании

A - двигатель на всасывании

Ex

Взрывозащищенное исполнение
