комплектующие SupraBox

Трубчатые шумоглушители:

Наружная поверхность и перфорированная внутренная трубка состоят из оцинкованной листовой стали. Звукопоглащающий материал толщиной 50мм. Патрубки с монтажным уплотнением могут подсоединяться напрямую к трубной системе..

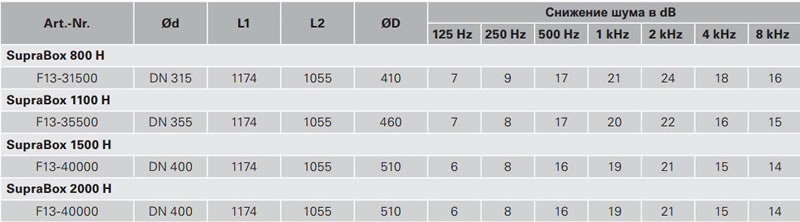

Характеристики и исполнение:

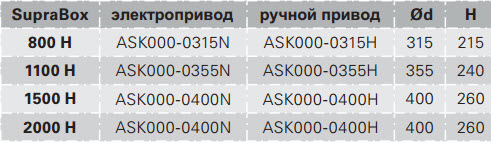

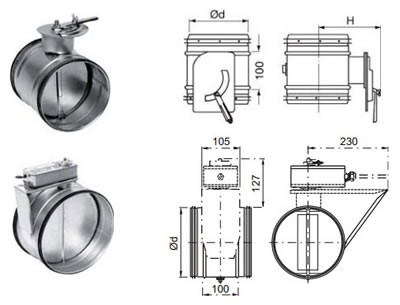

Отсечной клапан (с электро или ручным приводом) Характеристики и исполнение:

ручной привод:
• герметичный, согласно DIN 1946 ч.4, для перекрытия потока воздуха
• рукоятка и фиксирующий элемент для плавной установки угла 0-90°
• затвор из двухслойной стали с промежуточным кольцевым уплотнением из EPDM-каучука

электропривод:
• герметичный, согласно DIN 1946 ч.4, для перекрытия потока воздуха • исполнение идентичное клапану с ручным приводом + консоль и сервопривод
• функции открытый/закрытый, напряжение 24В, возвратная пружина по запросу

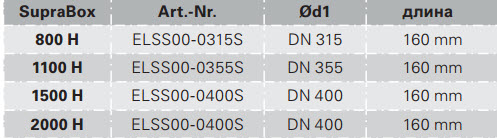

Гибкая вставка Характеристики и исполнение:

• набор из 4 штук
• оцинкованная сталь и ПВХ-ткань для присоединения установки к системе воздуховодов
• стандартный диаметр для подсоединения к спирально-фальцованным трубам
• Т-образное монтажное уплотнение для быстрого и герметичного подсоединения
• по 2 стяжных хомута из оцинкованной стали на каждую вставку

Электронагреватель

Характеристики и исполнение:
• короткое время нагрева и охлаждения
• нагреватель встроен в круглый корпус из оцинкованной стали с резиновым монтажным уплотнением
• электрический нагреватель состоит из нагревательной спирали из нихромовой проволоки, закреплённой на керамических держателях. Электрическое подключение осуществлено термостойкими силиконовыми проводами.
• встроенный термостат двойной защиты от перегрева (настраеваемая максимальная температура приточного воздуха) и защитный ограничитель температуры с ручным возвратом

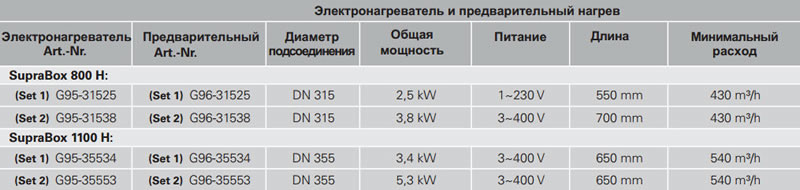

Электронагреватель:
: Комплект состоит из электронагревателя, электронного датчика потока и канального датчика температуры. Нагревательный элемент: с трехступенчатой градацией мощности на 4/7, 2/7, 1/7, т.е. можно точно настроить

Предварительный электронагреватель:
Комплект состоит из электронагревателя и электронного датчика потока. Нагревательный элемент идентичен электроподогревателю, однако управление предварительного нагревателя одноступенчатое. То есть, 3 ступени управляются параллельно с установки SupraBox. Comfort.

• реле встроено в распределительную коробку
• настраивание производится через SupraBox Comfort • подключения для питания находится непосредствено на нагревателе (устройства защиты устанавливает заказчик, 16А)
• минимальная скорость потока воздуха (поперечное сечение патрубка) 1,5м/с

мощность нагрева (по семи ступеням) посредством управления SupraBox Comfort с помощью различных комбинаций настроек.
Если предварительный нагреватель используется для предотвращения обмерзания пластинчатых теплообменников с противотоком, необходимо настроить предварительный нагреватель так, чтобы зимой наружный воздух перед агрегатом прогревался по меньшей мере до -2°С

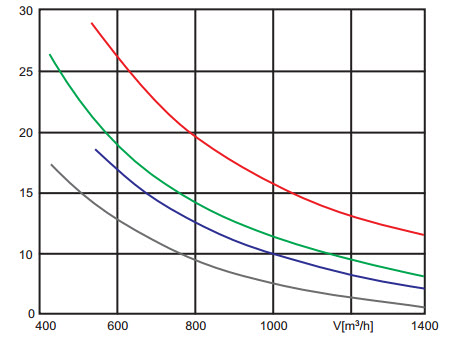

Возможное повышение температуры при номинальной мощности для электрического нагревателя и предварительного нагрева:




Примечание:
Электронный датчик потока
Электронный датчик потока устанавливается на конце прямого канала (мин. длина 1 м) перед или после нагревательного элемента и настраивается на скорость потока воздуха (мин. 1,5м/с) в зависимости от диаметра подсоединения.

Канальный датчик температуры
Для того, чтобы исключить влияние теплоты излучения от нагревателя на канальный датчик температуры, необходимо установить датчик после него на мин. расстоянии 2-3 м в канал приточного воздуха.

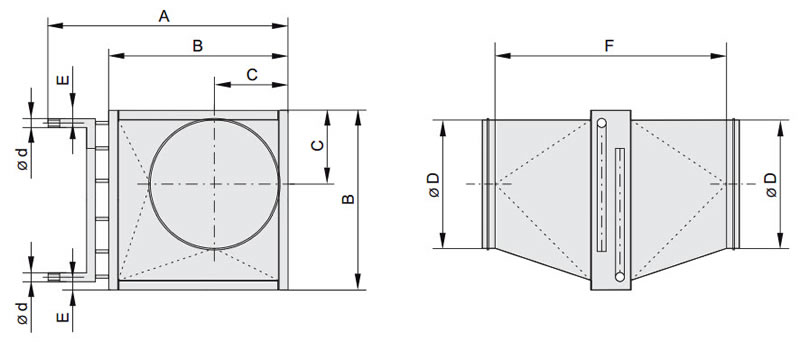

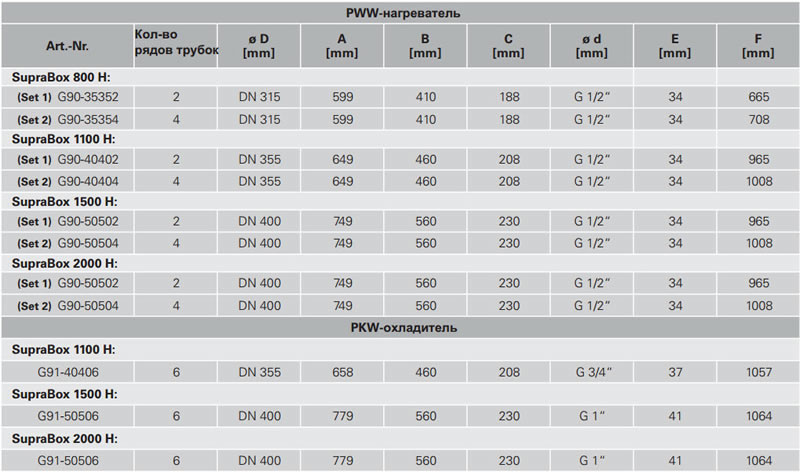

Водяные воздухонагреватели и воздухоохладители

Характеристики и исполнение:
• Комплект включает 3-ходовой вентиль, сервопривод и канальный датчик температуры
• медные трубки 3/8" и медный коллектор, алюминиевые пластины толщиной 0,1мм • класс герметичности – А (согласно DIN EN 12237) • фланец 30 мм

Особенности водяного нагревателя PWW:
• рамы из оцинкованной стали
• расстояние между платинами 2,0мм (DIN EN 13053)
• в комлект входит термостат против обмерзания

Переходники (из оцинкованной стали) с круглого сечения на прямоугольное с монтажным уплотнением. Подсоединение переходника к поперечному сечению нагревателя несимметрично относительно центра. Переходники можно демонтировать и подогнать под необходимые в каждом случае условия.

Особенности водяного охладителя PKW:
• рамы из нержавеющей стали V2A • поддон для конденсата из нержавеющей стали V2A, сток конденсата – ½" , горизонтально по отношению к охладителю
• расстояние между пластинами 2,5мм (DIN EN 13053)




Общие условия: температура воздуха на входе в подогреватель 12°С, плотность воздуха 1,2 кг/м3 , среда – вода, разница температур 20К.

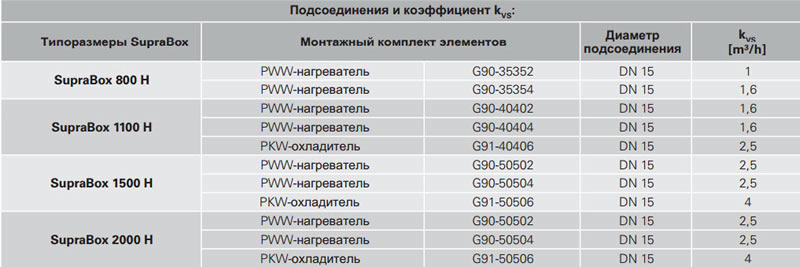

Краткое описание комплектующих элементов PWW/PKW, имеющие 3-ходовой вентиль

:
• Трехходовой клапан (тип VRG3) для использования в качестве смесительного устройства.
• Корпус клапана, серый чугун EN-GJL-250 с цилиндрической наружной резьбой согласно ISO 228/1
• соответствует директиве на оборудование, работающее под давлением 97/23/ЕС
• золотниковый шток из нержавеющего металла, седло вентиля из латуни, уплотнитель штока - этилен-пропиленовый каучук
• предназначен для воды и водно-гликолевой смеси, 2-120°С, рН 7-10, макс. содержание гликоля 50%
• характеристическая кривая вентиля логарифмическая/ линейная
• диапазон изменений регулируемой величины мин. 50:1 • внутренняя утечка при закрытом вентиле макс. 0,05% при kvs в пропускном направлении А-АВ и макс. 1% при kvs в пропускном направлении В-АВ.



Примечание:
В монтажных комплектах имеются соответствующие болтовые соединения с уплотнением для всех трёх подсоединений вентиля и сервопривода. Номинальный диаметр болтовых соединений соответствует соединению на вентиле.

Краткое описание имеющихся комплектующих:

Сервопривод для трехходового вентиля
• Тип АМЕ 435, 24 В АС, макс. 4,5 А, тип защитыIP54 • Температура окружающей среды 0-55°С
• Плавная регулировка, макс. перестановочное усилие 400Н • Время регулировки 7,5 с/мм
• Простое подключение – устанавливается на трёхходовой клапан без использования инструментов





Канальный датчик температуры
• Для измерения температуры приточного воздуха после нагревательного элемента
• Датчик вставляется в канал через отверстие ø6мм, закрепляется двумя саморезами
• Размеры пластикового корпуса (ДхШхВ) 64мм×58мм×34мм
• Тип EKFC 10/150, тип защиты IP65
• Тип датчика NTC 10K, сопротивление 110кΩ при 25°С • Трубка датчика ø6мм, V2A (1.4301), установочная длина 165 мм
• Температура окружающей среды макс. 70°С
• Диапазон измерений -30°С до 150°С








Накладной термостат против обмерзания (только для водяных нагревателей PWW)
• Для активации защиты от обмерзания в зависимости от температуры поверхности на обратной линии охладительного элемента
• Тип ATR 83.001, тип защиты IP20, разность между температурами включения и выключения 4К
• Размеры корпуса управления (ДхШхВ): 110мм×52мм×68мм
• Диапазон настройки 0-60°С, температура окружающей среды 0-80°С
• 1 микровыключатель в качестве беспотенциального переключающего контакта
• Крепеж на обратной трубе элемента осуществляется разъёмным хомутом 450мм×8,9мм (термостойкий до 105°С)
