Вращающийся регенеративный рекуператор

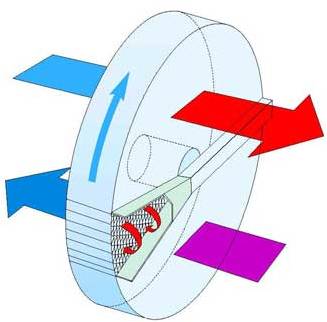

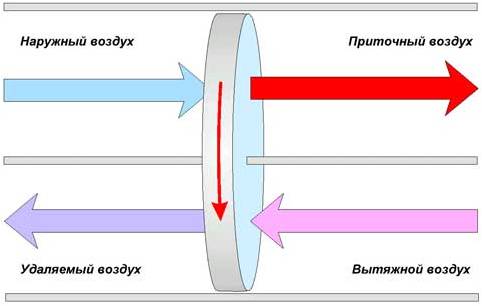

Роторные рекуператоры предназначены для утилизации теплоты удаляемого воздуха в системах кондиционирования и вентиляции. Теплоаккумулирующая насадка выполнена в виде алюминиевого ротора. Процесс теплообмена в рекуператорах осуществляется по регенеративному принципу. Через роторные рекуператоры встречными потоками двигаются приточный и вытяжной воздух. Если система работает на обогрев, то вытяжной воздух отдает теплоту тому сектору ротора, через который он проходит. Когда этот нагревшийся сектор ротора попадает в поток холодного приточного воздуха, приточный воздух нагревается, а ротор, соответственно, охлаждается. Если система работает на охлаждение, то теплота передается от теплого приточного холодному вытяжному воздуху.

Выпускаются следующие модификации роторных рекуператоров:

• RRS, RRT - стандартное исполнение (ротор разделен на 4-6-8-12 секторов). Применяются для утилизации явной теплоты удаляемого воздуха. Роторы типового ряда RRT являются конденсационными роторами, которые переносят влагу только тогда, когда отработанный воздух ниже температуры точки росы. Матрица намотана из алюминия устойчивого к морской воде;
• RRH - высокотемпературные. Для утилизации явной теплоты удаляемого воздуха с температурой до плюс 250 °С;
• RRSE, RRTE - энтальпийные. Для утилизации полной теплоты (дополнительно осуществляется передача влаги). Передают от вытяжного воздуха приточному полную (т.е. явную и скрытую) теплоту.

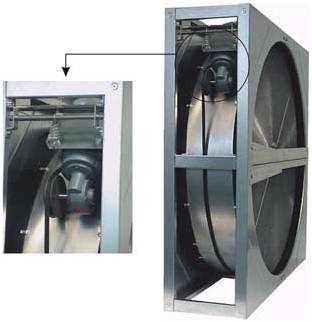

Роторные рекуператоры состоят из стального корпуса для подсоединения воздуховодов и вращающегося алюминиевого ротора, приводимого в движение мотор-редуктором через клиноременную передачу. В стандартном исполнении роторы могут эксплуатироваться при температуре до +50 °С. Расположив двигатель со стороны приточного воздуха, можно увеличить допустимую температуру до +80 °С, но в этих случаях требуется индивидуально оценить конкретные условия эксплуатации. В модификациях рекуператоров, предназначенных для эксплуатации при температуре выше +150 °С, ремень заменяется цепью, а двигатель устанавливается вне корпуса теплообменника. Подшипники роторного рекуператора принудительно охлаждаются. Для температур выше +250 °С цепь принудительно охлаждается. Звездочка монтируется на валу ротора. Двигатель устанавливается вне корпуса теплообменника.



При стандартном исполнении роторного рекуператора потоки приточного и вытяжного воздуха занимают равные части всего объема ротора. Для работы с воздухом высокой температуры более эффективным может оказаться иное соотношение (например, 1:3). Такие модификации поставляются по специальному заказу.

При перепадах статического давления на агрегатах более 200 Па между секторами вытяжного и приточного воздуха, на поперечной балке корпуса, в месте перехода ротора из удаляемого потока воздуха в приточный, имеется продувочный сектор, который исключает попадание удаляемого воздуха в приточный.

Роторные рекуператоры Rosenberg могут устанавливаться в любом положении, но при горизонтальном расположении теплообменника для поперечины необходима дополнительная опора. Такую опору можно заказать вместе с теплоутилизатором.

Основные преимущества данного типа теплоутилизатора по сравнению с другими - возможность управления процессом переноса теплоты при плавном изменении числа оборотов ротора благодаря применению двигателя постоянного тока, эффект самоочищения, незначительные размеры и высокая эффективность. Тепловая эффективность (расчетный относительный перепад температур) вращающихся теплоутилизаторов достигает 80%.

По заказу могут быть поставлены роторные рекуператоры специального исполнения: гигиенического и для плавательных бассейнов (покрытые слоем эпоксидной смолы).
