Zeta echos fc с осевыми вентиляторами и спиральными компрессорами

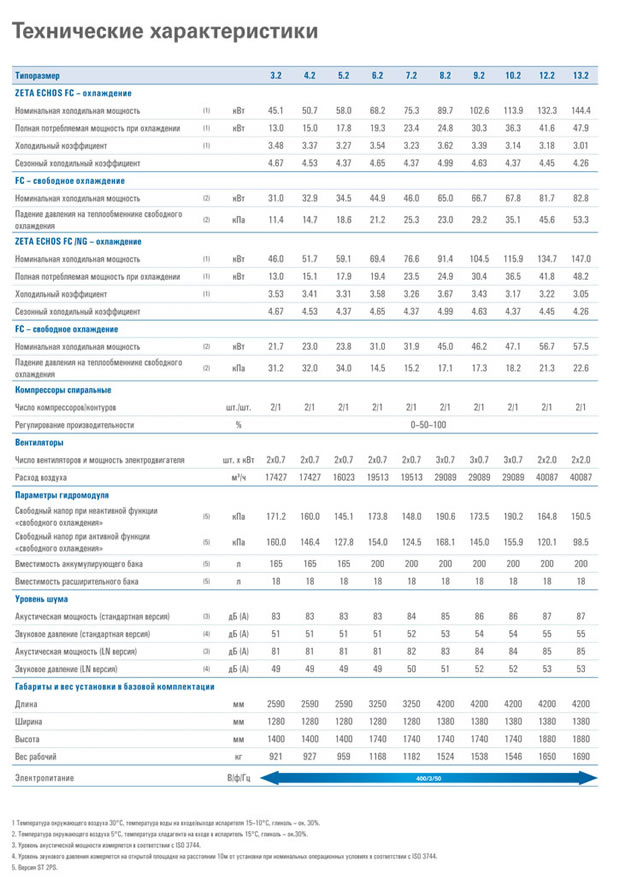

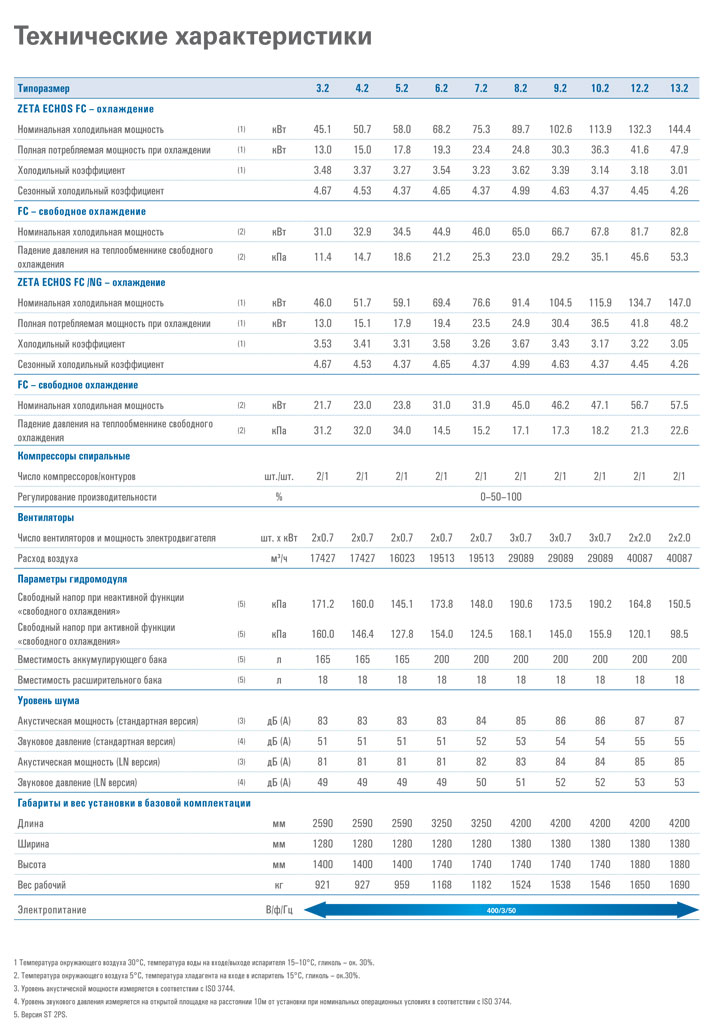

 | Корпус
Рама изготовлена из оцинкованной стали и покрыта полиэфирной порошковой краской (цветовой тон RAL 5014). Для обеспечения звуковой изоляции внутренние поверхности съемных панелей облицованы звукопоглощающими панелями. Устройство холодильного контура Холодильный контур включает в себя запорный клапан, заправочный клапан, смотровое стекло, фильтр-осушитель, терморегулирующий вентиль, предохранительный клапан, реле высокого и низкого давлений. В 4–х компрессорных моделях установлен датчик давления. |
Компрессоры
Cпиральные компрессоры соединены попарно и оснащены подогревателем картера, тепловой защитой от перегрузки электродвигателя, индикатором уровня масла и уравнительной линией масла.
Испаритель
Паяные пластинчатые теплообменники оснащены системой защиты от замораживания и механическим реле потока.
Конденсатор
Конденсатор представляет собой оребренный теплообменник с защитной решеткой и металлическим сетчатым фильтром.
Вентиляторы
Осевые вентиляторы с непосредственным закреплением рабочего колеса на валу 6–полюсного электродвигателя (позволяет снизить уровень шума), с тепловой защитой от перегрузки и с защитной решеткой.
Шкаф управления
В шкафу управления находятся: вводной выключатель, плавкие предохранители и автоматические выключатели силовых цепей и цепей управления, пускатели для компрессоров и вентиляторов. Микропроцессорный контроллер, к которому можно подключить дисплей.
Испытания
Оборудование испытано на заводе-изготовителе и заправлено хладагентом HFC-410A и маслом.
Cпиральные компрессоры соединены попарно и оснащены подогревателем картера, тепловой защитой от перегрузки электродвигателя, индикатором уровня масла и уравнительной линией масла.
Испаритель
Паяные пластинчатые теплообменники оснащены системой защиты от замораживания и механическим реле потока.
Конденсатор
Конденсатор представляет собой оребренный теплообменник с защитной решеткой и металлическим сетчатым фильтром.
Вентиляторы
Осевые вентиляторы с непосредственным закреплением рабочего колеса на валу 6–полюсного электродвигателя (позволяет снизить уровень шума), с тепловой защитой от перегрузки и с защитной решеткой.
Шкаф управления
В шкафу управления находятся: вводной выключатель, плавкие предохранители и автоматические выключатели силовых цепей и цепей управления, пускатели для компрессоров и вентиляторов. Микропроцессорный контроллер, к которому можно подключить дисплей.
Испытания
Оборудование испытано на заводе-изготовителе и заправлено хладагентом HFC-410A и маслом.
Исполнения
ZETA ECHOS FC
Чиллер, работающий в режиме «только охлаждение».
ZETA ECHOS FC /LN
Малошумное исполнение. Компрессорное отделение дополнительно оснащено звукоизоляцией из звукопоглощающих матов, изготовленных из износостойкого материала.
ZETA ECHOS FC /NG
В установке присутствуют 2 контура. В первом циркулирует водно-гликолевый раствор. Раствор охлаждается в испарителе
и направляется в дополнительный теплообменник, где охлаждает воду, текущую по второму контуру — контуру потребителя. Таким образом, предотвращается возможное замораживание воды в испарителе. Извне в установку всегда подводится не гликолевый раствор, а вода.
Чиллер, работающий в режиме «только охлаждение».
ZETA ECHOS FC /LN
Малошумное исполнение. Компрессорное отделение дополнительно оснащено звукоизоляцией из звукопоглощающих матов, изготовленных из износостойкого материала.
ZETA ECHOS FC /NG
В установке присутствуют 2 контура. В первом циркулирует водно-гликолевый раствор. Раствор охлаждается в испарителе
и направляется в дополнительный теплообменник, где охлаждает воду, текущую по второму контуру — контуру потребителя. Таким образом, предотвращается возможное замораживание воды в испарителе. Извне в установку всегда подводится не гликолевый раствор, а вода.
Дополнительное оборудование
Гидравлический контур
• ZETA ECHOS/ST 2PS.
Кроме компонентов, указанных для чиллера ZETA ECHOS, установлено следующее: теплоизолированный аккумуляторный бак, два циркуляционных насоса (один насос является резервным и при необходимости включается автоматически), расширительный бак, обратные и запорные клапаны.
• ZETA ECHOS /ST 1PS.
В отличие от ZETA ECHOS /ST 2PS, установлен только 1 циркуляционный насос.
• ZETA ECHOS /ST 2P.
В отличие от ZETA ECHOS /ST 2PS, в агрегате отсутствуют бак-накопитель и расширительный бак.
• ZETA ECHOS /ST 1P.
В отличие от ZETA ECHOS /ST 2PS, в агрегате отсутствуют бак-накопитель, расширительный бак и установлен только один циркуляционный насос.
• 3–ходовой регулирующий клапан.
Фреоновый контур
• электронный терморегулирующий вентиль;
• манометры;
• двойная уставка температуры;
• жидкостной ресивер;
• отсечные вентили на всасывающем и нагнетательном трубопроводе компрессора.
Электрические принадлежности
• регулировка по температуре выходящей воды;
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• реле контроля фаз питания с коррекцией до достижения cos>0,9;
• переменная уставка температуры по внешнему сигналу (0–1В, 0–10В, 0–4 мА, 0–20 мА);
• устройство плавного пуска;
• пульт дистанционного управления (в дополнение к панели управления, расположенной
на агрегате);
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении компрессоров, вентиляторов (для версии с вентиляторами);
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении компрессоров, насосов (для версии с насосами);
• EC-моторы вентиляторов.
Прочее
• резиновые антивибрационные опоры;
• любое цветовое решение;
• деревянный транспортировочный короб;
• теплообменники с антикоррозийным покрытием;
• приспособления для транспортировки в контейнере.
• ZETA ECHOS/ST 2PS.
Кроме компонентов, указанных для чиллера ZETA ECHOS, установлено следующее: теплоизолированный аккумуляторный бак, два циркуляционных насоса (один насос является резервным и при необходимости включается автоматически), расширительный бак, обратные и запорные клапаны.
• ZETA ECHOS /ST 1PS.
В отличие от ZETA ECHOS /ST 2PS, установлен только 1 циркуляционный насос.
• ZETA ECHOS /ST 2P.
В отличие от ZETA ECHOS /ST 2PS, в агрегате отсутствуют бак-накопитель и расширительный бак.
• ZETA ECHOS /ST 1P.
В отличие от ZETA ECHOS /ST 2PS, в агрегате отсутствуют бак-накопитель, расширительный бак и установлен только один циркуляционный насос.
• 3–ходовой регулирующий клапан.
Фреоновый контур
• электронный терморегулирующий вентиль;
• манометры;
• двойная уставка температуры;
• жидкостной ресивер;
• отсечные вентили на всасывающем и нагнетательном трубопроводе компрессора.
Электрические принадлежности
• регулировка по температуре выходящей воды;
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• реле контроля фаз питания с коррекцией до достижения cos>0,9;
• переменная уставка температуры по внешнему сигналу (0–1В, 0–10В, 0–4 мА, 0–20 мА);
• устройство плавного пуска;
• пульт дистанционного управления (в дополнение к панели управления, расположенной
на агрегате);
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении компрессоров, вентиляторов (для версии с вентиляторами);
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении компрессоров, насосов (для версии с насосами);
• EC-моторы вентиляторов.
Прочее
• резиновые антивибрационные опоры;
• любое цветовое решение;
• деревянный транспортировочный короб;
• теплообменники с антикоррозийным покрытием;
• приспособления для транспортировки в контейнере.
