Zeta echos /le с осевыми вентиляторами и спиральными компрессорами
 | Корпус
Рама изготовлена из оцинкованной стали и покрыта полиэфирной порошковой краской (цветовой тон RAL 5014). Для обеспечения звуковой изоляции внутренние поверхности съемных панелей облицованы звукопоглощающими панелями. Устройство холодильного контура Холодильный контур включает в себя: компрессор, конденсатор, заправочный клапан на жидкостной и всасывающей линии, соленоидный клапан на жидкостной линии, смотровое стекло, фильтр-осушитель, предохранительный клапан, реле высокого и низкого давления. В 4–х компрессорных моделях установлен датчик давления. |
Компрессоры
Спиральные компрессоры соединены попарно и оснащены подогревателем картера, тепловой защитой от перегрузки электродвигателя, индикатором уровня масла, уравнительной линией масла.
Конденсатор
Конденсатор представляет собой оребренный теплообменник с установленной защитной решеткой и металлическим сетчатым фильтром.
Вентиляторы
Осевые вентиляторы с непосредственным закреплением рабочего колеса на валу 6–полюсного электродвигателя (позволяет снизить уровень шума), с тепловой защитой от перегрузки и с защитной решёткой.
Шкаф управления
В шкафу управления находятся: вводной выключатель, плавкие предохранители и автоматические выключатели силовых цепей и цепей управления, пускатели для компрессоров и вентиляторов. Микропроцессорный контроллер, к которому можно подключить дисплей.
Испытания
Оборудование испытано на заводе-изготовителе и заправлено маслом, заполнено азотом высокого давления.
Спиральные компрессоры соединены попарно и оснащены подогревателем картера, тепловой защитой от перегрузки электродвигателя, индикатором уровня масла, уравнительной линией масла.
Конденсатор
Конденсатор представляет собой оребренный теплообменник с установленной защитной решеткой и металлическим сетчатым фильтром.
Вентиляторы
Осевые вентиляторы с непосредственным закреплением рабочего колеса на валу 6–полюсного электродвигателя (позволяет снизить уровень шума), с тепловой защитой от перегрузки и с защитной решёткой.
Шкаф управления
В шкафу управления находятся: вводной выключатель, плавкие предохранители и автоматические выключатели силовых цепей и цепей управления, пускатели для компрессоров и вентиляторов. Микропроцессорный контроллер, к которому можно подключить дисплей.
Испытания
Оборудование испытано на заводе-изготовителе и заправлено маслом, заполнено азотом высокого давления.
Исполнения
ZETA ECHOS/LE
Компрессорно-конденсаторный агрегат, работающий в режиме «только охлаждение».
ZETA ECHOS/LE/HP
Реверсивный тепловой насос.
Кроме компонентов, установленных в ZETA ECHOS LE, имеется ресивер жидкого хладагента, электромагнитный клапан на жидкостной линии (модели 6.2 – 26.4), 4–ходовой клапан реверсирования цикла и второй терморегулирующий вентиль (в модели HP), а также система оттаивания теплообменника, сконструированная по патенту №1335232 компании Blue Box.
ZETA ECHOS/LE /DC
Чиллер оснащен конденсатором, обеспечивающим 100% регенерацию теплоты конденсации. Выполняется поддержание заданной температуры воды и используется предохранительное реле в водяном контуре регенерации теплоты. В шкафу управления имеются клеммные блоки для подключения внешних устройств. Отсутствует в моделях /HP
ZETA ECHOS/LE /DS
Агрегат оснащен охладителем перегретого пара для частичной (20%) утилизации теплоты конденсации.
ZETA ECHOS /LE /LN
Малошумное исполнение. Компрессорное отделение дополнительно оснащено звукоизоляцией из звукопоглощающих матов.
Компрессорно-конденсаторный агрегат, работающий в режиме «только охлаждение».
ZETA ECHOS/LE/HP
Реверсивный тепловой насос.
Кроме компонентов, установленных в ZETA ECHOS LE, имеется ресивер жидкого хладагента, электромагнитный клапан на жидкостной линии (модели 6.2 – 26.4), 4–ходовой клапан реверсирования цикла и второй терморегулирующий вентиль (в модели HP), а также система оттаивания теплообменника, сконструированная по патенту №1335232 компании Blue Box.
ZETA ECHOS/LE /DC
Чиллер оснащен конденсатором, обеспечивающим 100% регенерацию теплоты конденсации. Выполняется поддержание заданной температуры воды и используется предохранительное реле в водяном контуре регенерации теплоты. В шкафу управления имеются клеммные блоки для подключения внешних устройств. Отсутствует в моделях /HP
ZETA ECHOS/LE /DS
Агрегат оснащен охладителем перегретого пара для частичной (20%) утилизации теплоты конденсации.
ZETA ECHOS /LE /LN
Малошумное исполнение. Компрессорное отделение дополнительно оснащено звукоизоляцией из звукопоглощающих матов.
Дополнительное оборудование
Фреоновый контур
• терморегулирующий вентиль для выносного испарителя;
• манометры;
• регулирование частоты вращения вентиляторов. Система функционирует при температуре наружного воздуха выше –12°С;
• жидкостной ресивер (стандартно для моделей HP, DC);
• запорные вентили на всасывающем и нагнетательном трубопроводах компрессора.
Электрические принадлежности
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• реле контроля фаз питания с коррекцией до достижения cos>0,9;
• пульт дистанционного управления (в дополнение к панели управления, расположенной на агрегате);
• устройство плавного пуска, позволяющее ограничить пиковый ток компрессора;
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении компрессоров, вентиляторов (для стандартной версии).
Прочее
• резиновые или пружинные антивибрационные опоры;
• теплообменники с антикоррозийным покрытием;
• любое цветовое решение;
• деревянный транспортировочный короб;
• специальные приспособления для транспортировки в контейнере.
• терморегулирующий вентиль для выносного испарителя;
• манометры;
• регулирование частоты вращения вентиляторов. Система функционирует при температуре наружного воздуха выше –12°С;
• жидкостной ресивер (стандартно для моделей HP, DC);
• запорные вентили на всасывающем и нагнетательном трубопроводах компрессора.
Электрические принадлежности
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• реле контроля фаз питания с коррекцией до достижения cos>0,9;
• пульт дистанционного управления (в дополнение к панели управления, расположенной на агрегате);
• устройство плавного пуска, позволяющее ограничить пиковый ток компрессора;
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении компрессоров, вентиляторов (для стандартной версии).
Прочее
• резиновые или пружинные антивибрационные опоры;
• теплообменники с антикоррозийным покрытием;
• любое цветовое решение;
• деревянный транспортировочный короб;
• специальные приспособления для транспортировки в контейнере.

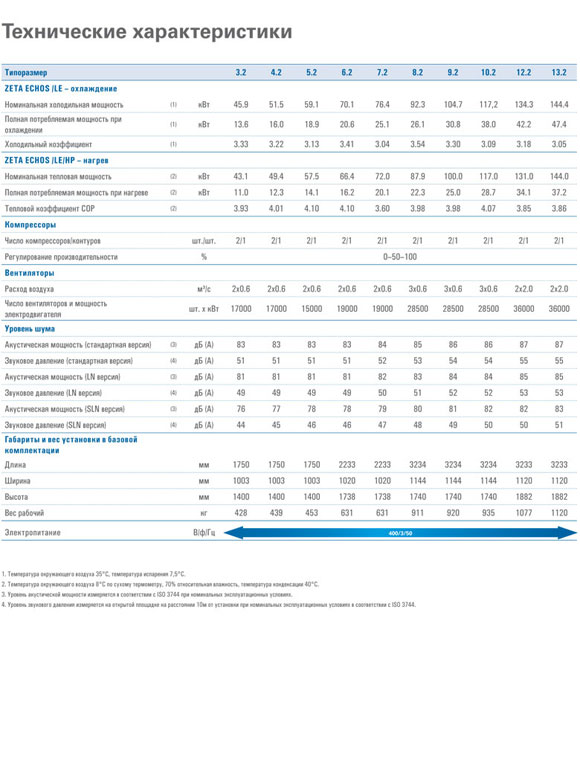

Технические характеристики
 |
|  |
