Zeta echos с осевыми вентиляторами и спиральными компрессорами
 | Корпус
Рама изготовлена из оцинкованной стали и покрыта полиэфирной порошковой краской (цветовой тон RAL 5014). Для обеспечения звуковой изоляции внутренние поверхности съемных панелей облицованы звукопоглощающими панелями. Устройство холодильного контура Холодильный контур включает в себя компрессор, испаритель, конденсатор, терморегулирующий вентиль, заправочный клапан на жидкостной и всасывающей линии, смотровое стекло, фильтр-осушитель, предохранительный клапан, реле высокого и низкого давлений. В 4–х компрессорных моделях установлен датчик давления. |
Компрессоры
Спиральные компрессоры соединены попарно и оснащены подогревателем картера, тепловой защитой от перегрузки электродвигателя, индикатором уровня масла, уравнительной линией масла.
Испаритель
Паяные пластинчатые теплообменники оснащены системой защиты от замораживания и механическим реле потока.
Конденсатор
Конденсатор представляет собой оребренный теплообменник с установленной защитной решеткой и металлическим сетчатым фильтром.
Вентиляторы
Осевые вентиляторы с непосредственным закреплением рабочего колеса на валу 6–полюсного электродвигателя (позволяет снизить уровень шума), с тепловой защитой от перегрузки и с защитной решеткой.
Шкаф управления
В шкафу управления находятся: вводной выключатель, плавкие предохранители и автоматические выключатели силовых цепей и цепей управления, пускатели для компрессоров и вентиляторов.
Микропроцессорный контроллер, к которому можно подключить дисплей.
Испытания
Оборудование испытано на заводе-изготовителе и заправлено хладагентом R410A и маслом
.
Спиральные компрессоры соединены попарно и оснащены подогревателем картера, тепловой защитой от перегрузки электродвигателя, индикатором уровня масла, уравнительной линией масла.
Испаритель
Паяные пластинчатые теплообменники оснащены системой защиты от замораживания и механическим реле потока.
Конденсатор
Конденсатор представляет собой оребренный теплообменник с установленной защитной решеткой и металлическим сетчатым фильтром.
Вентиляторы
Осевые вентиляторы с непосредственным закреплением рабочего колеса на валу 6–полюсного электродвигателя (позволяет снизить уровень шума), с тепловой защитой от перегрузки и с защитной решеткой.
Шкаф управления
В шкафу управления находятся: вводной выключатель, плавкие предохранители и автоматические выключатели силовых цепей и цепей управления, пускатели для компрессоров и вентиляторов.
Микропроцессорный контроллер, к которому можно подключить дисплей.
Испытания
Оборудование испытано на заводе-изготовителе и заправлено хладагентом R410A и маслом
.
Исполнения
ZETA ECHOS
Чиллер, работающий в режиме «только охлаждение».
ZETA ECHOS/HP
Реверсивный тепловой насос.
Кроме компонентов, установленных в ZETA ECHOS, имеется ресивер жидкого хладагента, электромагнитный клапан на жидкостной линии (модели 6.2 – 26.4), 4–ходовой клапан реверсирования цикла и второй терморегулирующий вентиль, а также система оттаивания теплообменника, сконструированная по патенту № 1335232 компании Blue Box.
ZETA ECHOS /DC
Чиллер оснащен конденсатором, обеспечивающим 100 % регенерацию теплоты конденсации. Выполняется поддержание заданной температуры воды и используется предохранительное реле в водяном контуре регенерации теплоты. В шкафу управления имеются клеммные блоки для подключения внешних устройств.
Отсутствует во всех моделях /HP, в некоторых моделях /ST.
ZETA ECHOS /DS
Агрегат оснащен охладителем перегретого пара для частичной (20 %) утилизации теплоты конденсации. Такой охладитель отсутствует в моделях ST.
ZETA ECHOS /LN
Малошумное исполнение. Компрессорное отделение дополнительно оснащено звукоизоляцией из звукопоглощающих матов.
ZETA ECHOS /SLN
Сверхмалошумное исполнение. Кроме указанного для ZETA ECHOS /LN в агрегате установлен теплообменник конденсатора завышенного габарита и уменьшена частота вращения вентилятора.

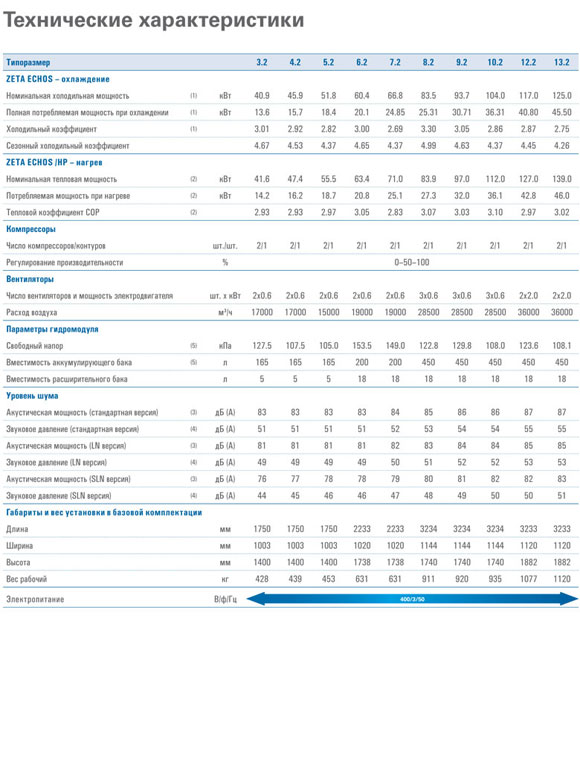

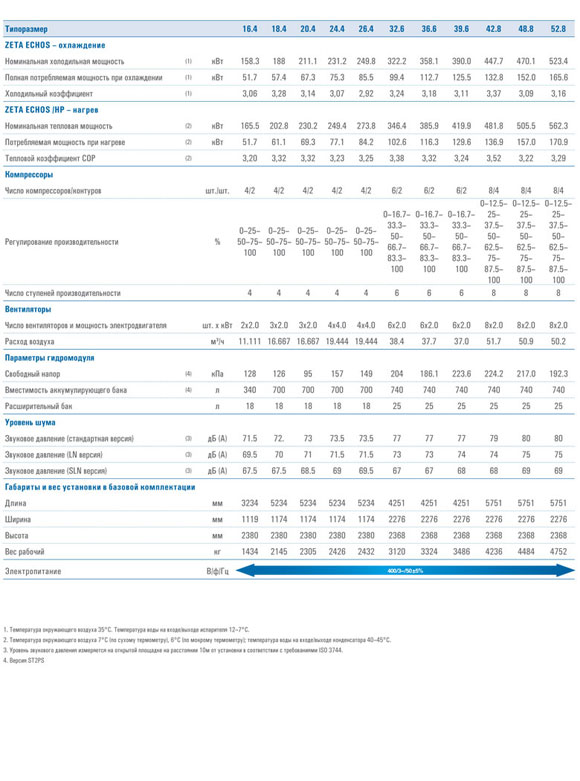

Технические характеристики
 |
|  |
