Omicron 2t и 4t — с осевыми вентиляторами и спиральными компрессорами

Назначение
Многофункциональная установка, позволяющая получать охлажденную и горячую воду

Корпус
Рама изготовлена из оцинкованной стали и покрыта полиэфирной порошковой краской (цветовой тон: RAL 7032). Конденсатор защищен металлическим фильтром.

Устройство холодильного контура
Холодильный контур включает в себя: жидкостной ресивер, сепаратор на линии всасывания, 4–ходовой клапан, соленоидный клапан на жидкостной линии, соленоидные клапаны переключения теплообменников, заправочный клапан, фильтросушитель, отсечной вентиль на жидкостной линии, электронный терморегулирующий вентиль, реле высокого и низкого давлений, предохранительный клапан и смотровое стекло на жидкостной линии. Все модели снабжаются преобразователем давления, выводящим значение давления на дисплей.

Компрессоры
Герметичные спиральные компрессоры, параллельно объединенные в каждом контуре, оснащены тепловой защитой от перегрузки, смотровым стеклом жидкостной линии, электрическим подогревателем контура и установлены на резиновых виброизолирующих опорах.

Гидравлический контур
Оснащается насосом главного контура, отсечными клапанами на подводящих трубопроводах, аккумуляторным баком, расширительным баком, предохранительным, автоматическим слив- ным клапаном, механическим реле протока.

Теплообменник со стороны потребителя
Испаритель / конденсатор, погруженный в теплоизолированный аккумуляторный бак. Испари- тель оснащен устройствами защиты от замораживания.

Внешний теплообменник
Испаритель / конденсатор, выполненный из медных трубок с алюминиевыми ламелями.

Теплообменник бытовой горячей воды
Паяный теплоизолированный теплообменник из нержавеющей стали AISI 316.

Функция предотвращения замораживания
Высокоэффективный реверсивный цикл размораживания, запатентованный Blue Box №1335232.

Вентиляторы
Осевые вентиляторы с непосредственным подключением к 6–полюсному трехфазному элек- тродвигателю. Вентиляторами, посредством регулятора скорости, осуществляется регулиров- ка давления конденсации (входит в комплект поставки).

Шкаф управления
В шкафу управления находятся: главный выключатель, защитные устройства цепей управления и вспомогательных цепей, управление компрессором. Микропроцессорный контроллер с дисплеем.
Характеристики питания: 400 В / 3 фазы / 50Гц.

Испытания
Оборудование испытано на заводе-изготовителе и заправлено хладагентом и маслом.

Исполнения

OMICRON
Чиллер, работающий в режиме «только охлаждение».

OMICRON/LN
Малошумная установка с изоляцией компрессора шумоизолирующим материалом.

OMICRON/SLN
Очень малошумная установка с изоляцией компрессора шумоизолирующим материалом, переразмеченным конденсатором и вентиляторами с малой частотой вращения.

OMICRON 4T
Предназначена для обеспечения 4–х трубных систем кондиционирования охлажденной водой летом и горячей зимой (используя рекуперацию теплоты конденсации).

Дополнительное оборудование

Гидравлический контур
Не может быть установлен на линии бытовой горячей воды

• OMICRON/ST 2PS.
Оснащается аккумуляторным баком, двумя водяными насосами (один из которых автома- тически переключается из резервного в рабочее состояние), расширительный бак, регу- лировочные и запорные вентили.

• OMICRON/ST 1PS.
В отличие от OMICRON/ ST 2PS, оснащается одним насосом.

• OMICRON/ST 2P.
В отличие от OMICRON/ST 2PS, не оснащается аккумуляторным, оснащается расшири- тельным баком.

• OMICRON/ST S.
В отличие от OMICRON/ST 2PS, не оснащается насосами.

• OMICRON/ST 1P.
В отличие от OMICRON/ ST 2PS, оснащается одним насосом, не оснащается аккумуляторным, расширительным баками.

Фреоновый контур
• манометры; Кроме того, для 4–х компрессорных моделей возможно снятие показаний давления с контроллера;
• установка автоматической дозаправки;
• нагреватель системы разморозки испарителя (для версии \ST также на баке и жидкостных трубопроводах).

Электрические принадлежности
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• реле контроля фаз питания с коррекцией до достижения cos>0,9;
• переменная уставка температуры по внешнему сигналу (0–1В, 0–10В, 0–4 мА, 0–20 мА);
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении установки;
• дополнительный выносной пульт управления;
• мониторинг текущего статуса и параметров работы установки с использованием телефонных сервисов СМС.

Прочее
• резиновые антивибрационные опоры;
• любое цветовое решение;
• деревянный транспортировочный короб;
• теплообменники с антикоррозийным покрытием.

Анастасия:	+38 (067) 107 40 74
Евгений:	+38 (067) 603 50 00

Omicron 2t и 4t — с осевыми вентиляторами и спиральными компрессорами

Исполнения

Дополнительное оборудование

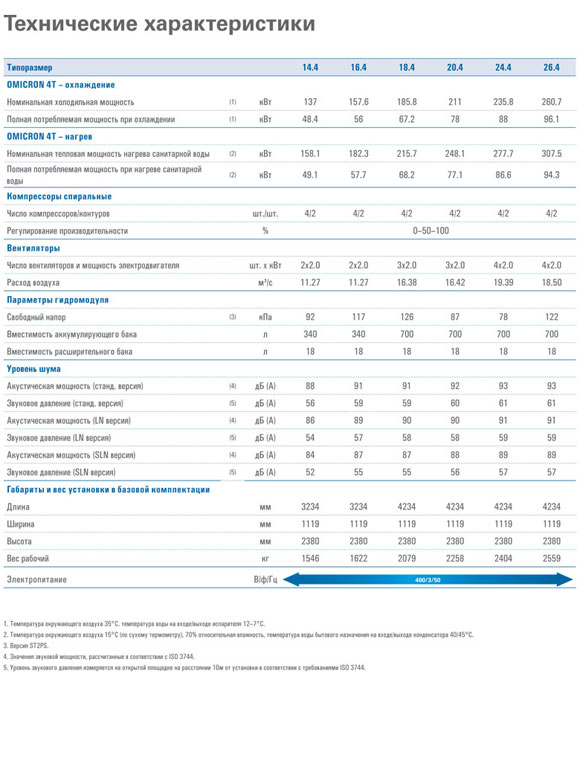

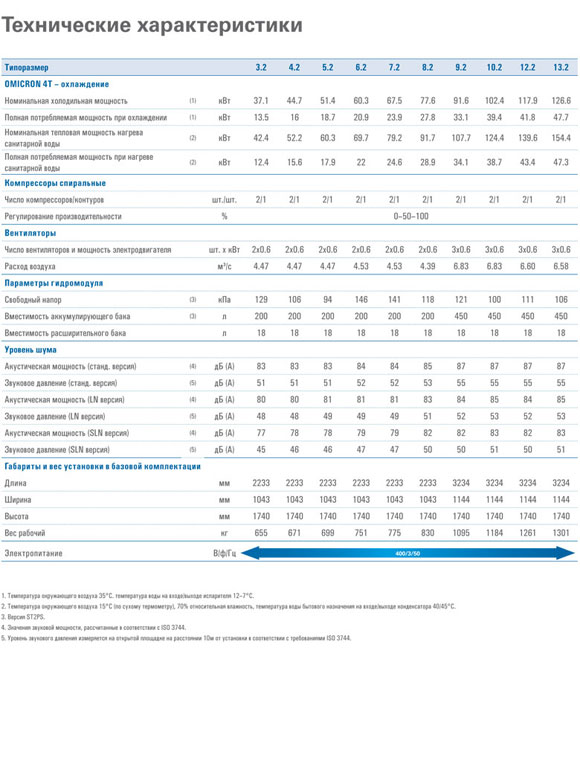

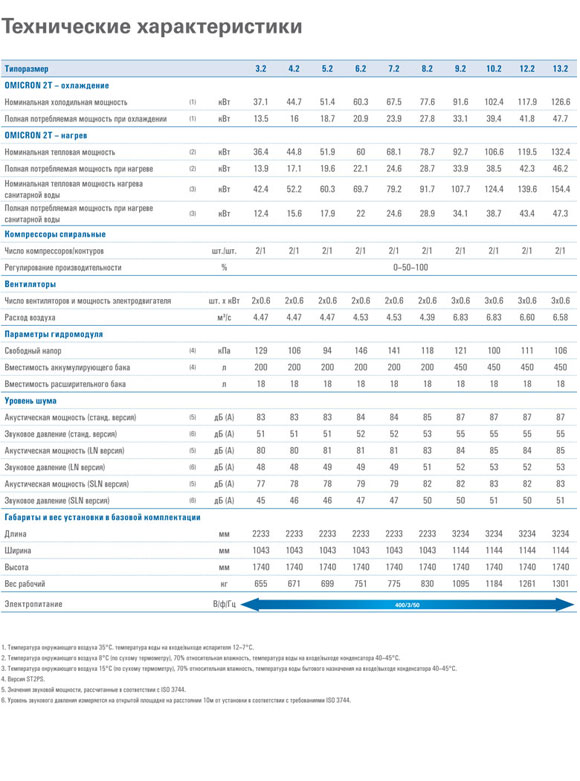

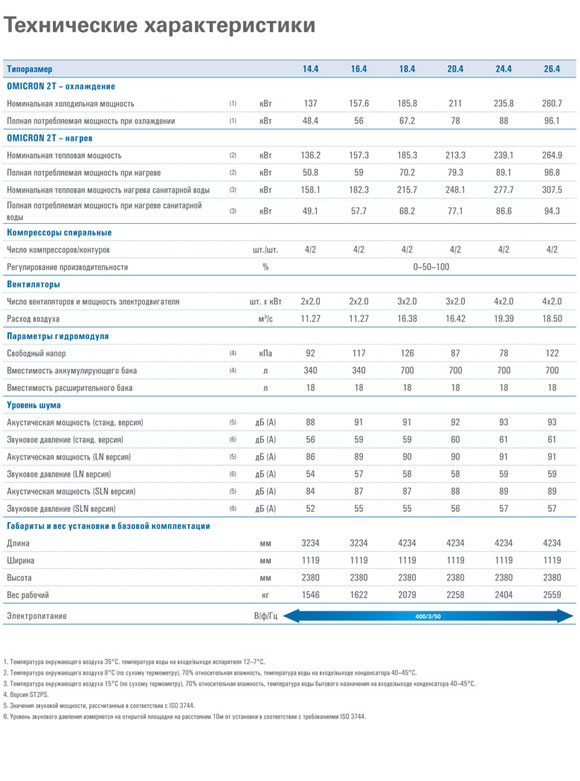

Технические характеристики
