Mu echos со спиральными компрессорами
 | Исполнения
MU ECHOS Чиллер, работающий в режиме «только охлаждение». MU ECHOS/HP Реверсивный тепловой насос. Кроме компонентов, установленных в MU ECHOS, имеется 4–ходовый клапан реверсирования цикла и второй терморегулирующий вентиль. Гидравлический контур с клапаном, регулирующим давление конденсации, байпасный электромагнитный клапан, второе реле расхода воды (установлено в моделях типоразмеров 6, 8 и 11, в других моделях поставляется отдельно). |
Корпус
Рама изготовлена из листовой стали и покрыта эпоксидно-полиэфирной порошковой краской. Для обеспечения звуковой изоляции внутренние поверхности съемных панелей облицованы звукопоглощающими матами. Для рам типоразмеров 6, 8 и 11 доступен цветовой тон RAL 7032 и подготовка для настенного монтажа; для типоразмеров 16–48 доступен цветовой тон RAL 5014, а рама подготовлена для напольной установки.
Устройство холодильного контура
Холодильный контур включает в себя: заправочный клапан, фильтр-осушитель, терморегулирующий вентиль, реле высокого и низкого давлений. Модели с типоразмерами 16–48 оснащены предохранительным клапаном и смотровым стеклом на жидкостной линии.
Компрессоры
Герметичные компрессоры оснащены тепловой защитой от перегрузки, смотровым стеклом жидкостной линии, электрическим подогревателем контура и установлены на резиновых виброизолирующих опорах.
Испаритель
Паяный пластинчатый теплообменник с термоизолирующим покрытием, предотвращающим выпадение конденсата, системой защиты от замораживания и механическим реле протока (установлен в типоразмерах 6, 8 и 11, в других моделях поставляется отдельно).
Конденсатор
Паяный пластинчатый теплообменник использует для охлаждения артезианскую воду (температура на входе/выходе: 15/30 °С).
Шкаф управления
В шкафу управления находятся: вводной выключатель, система защиты силовых цепей и цепи управления, пускатель компрессора.Микропроцессорный контроллер, к которому можно подключить дисплей.
Параметры питания: 230 В / 1 фаза / 50 Гц (типоразмеры 6, 8 и 11) или 400 В / 3 фазы / 50 Гц
(другие модели).
Испытания
Оборудование испытано на заводе-изготовителе и заправлено хладагентом и маслом.
Рама изготовлена из листовой стали и покрыта эпоксидно-полиэфирной порошковой краской. Для обеспечения звуковой изоляции внутренние поверхности съемных панелей облицованы звукопоглощающими матами. Для рам типоразмеров 6, 8 и 11 доступен цветовой тон RAL 7032 и подготовка для настенного монтажа; для типоразмеров 16–48 доступен цветовой тон RAL 5014, а рама подготовлена для напольной установки.
Устройство холодильного контура
Холодильный контур включает в себя: заправочный клапан, фильтр-осушитель, терморегулирующий вентиль, реле высокого и низкого давлений. Модели с типоразмерами 16–48 оснащены предохранительным клапаном и смотровым стеклом на жидкостной линии.
Компрессоры
Герметичные компрессоры оснащены тепловой защитой от перегрузки, смотровым стеклом жидкостной линии, электрическим подогревателем контура и установлены на резиновых виброизолирующих опорах.
Испаритель
Паяный пластинчатый теплообменник с термоизолирующим покрытием, предотвращающим выпадение конденсата, системой защиты от замораживания и механическим реле протока (установлен в типоразмерах 6, 8 и 11, в других моделях поставляется отдельно).
Конденсатор
Паяный пластинчатый теплообменник использует для охлаждения артезианскую воду (температура на входе/выходе: 15/30 °С).
Шкаф управления
В шкафу управления находятся: вводной выключатель, система защиты силовых цепей и цепи управления, пускатель компрессора.Микропроцессорный контроллер, к которому можно подключить дисплей.
Параметры питания: 230 В / 1 фаза / 50 Гц (типоразмеры 6, 8 и 11) или 400 В / 3 фазы / 50 Гц
(другие модели).
Испытания
Оборудование испытано на заводе-изготовителе и заправлено хладагентом и маслом.
Дополнительное оборудование
Гидравлический контур
• MU ECHOS /ST 1PS.
Кроме компонентов, указанных для чиллера MU ECHOS, установлено следующее: тепло-
изолированный бак-накопитель, насос, предохранительный клапан и расширительный
бак (в моделях только с тепловым насосом). Для типоразмеров 6, 8 и 11 эти узлы входят в
стандартную комплектацию; для остальных моделей поставляются отдельно.
• MU ECHOS /ST 1P.
Кроме компонентов, указанных для чиллера MU ECHOS, установлен насос; эта версия не-
доступна для типоразмеров 6, 8 и 11.
• устройство автоматической дозаправки (только для 1PS);
• расширительный бак (только для ST1PS; стандартно для ST1PS/HP);
• предохранительный клапан (только для ST1PS; стандартно для ST1PS/HP);
• патрубки, выведенные в верхнюю крышку установки для верхнего подключения.
Фреоновый контур
• контроль давления конденсации 3-ходовым клапаном на водяном контуре конденсатора;
• манометры;
• подключения для подачи воды из градирни (30/35°С) — кроме модели HP;
• двойная уставка температуры;
• жидкостной ресивер;
• отсечной вентиль на жидкостном трубопроводе;
• соленоидный вентиль на жидкостном трубопроводе;
• электронный расширительный клапан;
• Brine kit комплект для работы при температуре охлаждаемой жидкости более –8°С.
Электрические принадлежности
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• устройство плавного пуска;
• пульт дистанционного управления (в дополнение к панели управления, расположенной
на агрегате);
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении установки;
• адаптивный алгоритм управления;
• питание 230/1/50 или 400/3/50.
Прочее
• резиновые антивибрационные опоры
• MU ECHOS /ST 1PS.
Кроме компонентов, указанных для чиллера MU ECHOS, установлено следующее: тепло-
изолированный бак-накопитель, насос, предохранительный клапан и расширительный
бак (в моделях только с тепловым насосом). Для типоразмеров 6, 8 и 11 эти узлы входят в
стандартную комплектацию; для остальных моделей поставляются отдельно.
• MU ECHOS /ST 1P.
Кроме компонентов, указанных для чиллера MU ECHOS, установлен насос; эта версия не-
доступна для типоразмеров 6, 8 и 11.
• устройство автоматической дозаправки (только для 1PS);
• расширительный бак (только для ST1PS; стандартно для ST1PS/HP);
• предохранительный клапан (только для ST1PS; стандартно для ST1PS/HP);
• патрубки, выведенные в верхнюю крышку установки для верхнего подключения.
Фреоновый контур
• контроль давления конденсации 3-ходовым клапаном на водяном контуре конденсатора;
• манометры;
• подключения для подачи воды из градирни (30/35°С) — кроме модели HP;
• двойная уставка температуры;
• жидкостной ресивер;
• отсечной вентиль на жидкостном трубопроводе;
• соленоидный вентиль на жидкостном трубопроводе;
• электронный расширительный клапан;
• Brine kit комплект для работы при температуре охлаждаемой жидкости более –8°С.
Электрические принадлежности
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• устройство плавного пуска;
• пульт дистанционного управления (в дополнение к панели управления, расположенной
на агрегате);
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении установки;
• адаптивный алгоритм управления;
• питание 230/1/50 или 400/3/50.
Прочее
• резиновые антивибрационные опоры

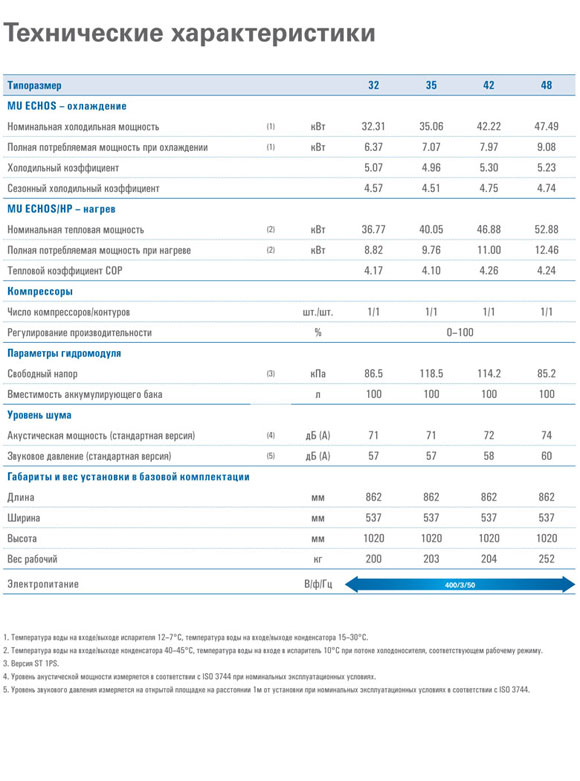

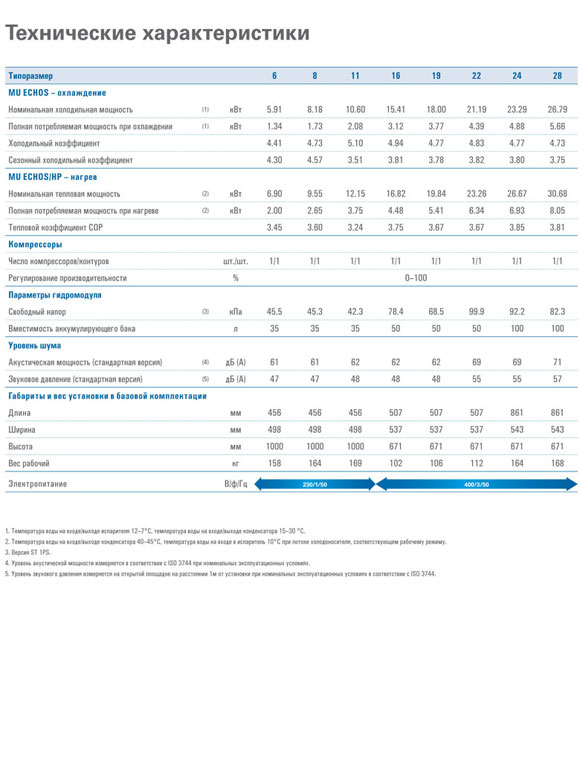

Технические характеристики
 |
|  |
