Sigma eis со спиральными компрессорами
 | Корпус
Рама изготовлена из оцинкованной стали и покрыта полиэфирной порошковой краской (цветовой тон RAL 5014). Для обеспечения звуковой изоляции внутренние поверхности съемных панелей облицованы звукопоглощающими панелями. Устройство холодильного контура Холодильный контур включает в себя: запорный клапан, заправочный клапан, смотровое стекло, фильтр-осушитель, терморегулирующий вентиль, предохранительный клапан, реле высокого и низкого давлений. |
Компрессоры
Спиральные компрессоры оснащены подогревателем картера, тепловой защитой от перегрузки электродвигателя, индикатором уровня масла и для соединенных попарно компрессоров уравнительной линией масла.
Испаритель
Паяные пластинчатые теплообменники оснащены системой защиты от замораживания и механическим реле потока.
Конденсатор
Конденсатор представляет собой пластинчатый теплообменник с жидкостным охлаждением.
Шкаф управления
В шкафу управления находятся: вводной выключатель, плавкие предохранители и автоматические выключатели силовых цепей и цепей управления, пускатели для компрессоров и вентиляторов. Микропроцессорный контроллер, к которому можно подключить дисплей.
Испытания
Оборудование испытано на заводе-изготовителе и заправлено хладагентом R407C и маслом.
Спиральные компрессоры оснащены подогревателем картера, тепловой защитой от перегрузки электродвигателя, индикатором уровня масла и для соединенных попарно компрессоров уравнительной линией масла.
Испаритель
Паяные пластинчатые теплообменники оснащены системой защиты от замораживания и механическим реле потока.
Конденсатор
Конденсатор представляет собой пластинчатый теплообменник с жидкостным охлаждением.
Шкаф управления
В шкафу управления находятся: вводной выключатель, плавкие предохранители и автоматические выключатели силовых цепей и цепей управления, пускатели для компрессоров и вентиляторов. Микропроцессорный контроллер, к которому можно подключить дисплей.
Испытания
Оборудование испытано на заводе-изготовителе и заправлено хладагентом R407C и маслом.
Исполнения
SIGMA EIS
Чиллер, работающий в режиме «только охлаждение».
SIGMA EIS/LN
Малошумное исполнение. Компрессорное отделение дополнительно оснащено звукоизоляцией из звукопоглощающих
матов, изготовленных из износостойкого материала.
Чиллер, работающий в режиме «только охлаждение».
SIGMA EIS/LN
Малошумное исполнение. Компрессорное отделение дополнительно оснащено звукоизоляцией из звукопоглощающих
матов, изготовленных из износостойкого материала.
Дополнительное оборудование
Фреоновый контур
• манометры;
• отсечные вентили на всасывающем и нагнетательном трубопроводах компрессора;
• соленоидный клапан на жидкостном трубопроводе.
Электрические принадлежности
• регулировка по температуре выходящей воды;
• протокол связи LONWORKS или TREND;
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• реле контроля фаз питания с коррекцией до достижения cos>0,9;
• устройство плавного пуска;
• пульт дистанционного управления (в дополнение к панели управления, расположенной
на агрегате);
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении компрессоров;
• контакты для вкл./выкл. вентиляторов удаленного драйкулера, не имеющего встроенного
датчика температуры жидкости и контроллера (при этом такой драйкулер требуется оснащать контактной группой).
Прочее
• резиновые или пружинные антивибрационные опоры;
• деревянный транспортировочный короб;
• приспособления для транспортировки в контейнере.
• манометры;
• отсечные вентили на всасывающем и нагнетательном трубопроводах компрессора;
• соленоидный клапан на жидкостном трубопроводе.
Электрические принадлежности
• регулировка по температуре выходящей воды;
• протокол связи LONWORKS или TREND;
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• реле контроля фаз питания с коррекцией до достижения cos>0,9;
• устройство плавного пуска;
• пульт дистанционного управления (в дополнение к панели управления, расположенной
на агрегате);
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении компрессоров;
• контакты для вкл./выкл. вентиляторов удаленного драйкулера, не имеющего встроенного
датчика температуры жидкости и контроллера (при этом такой драйкулер требуется оснащать контактной группой).
Прочее
• резиновые или пружинные антивибрационные опоры;
• деревянный транспортировочный короб;
• приспособления для транспортировки в контейнере.

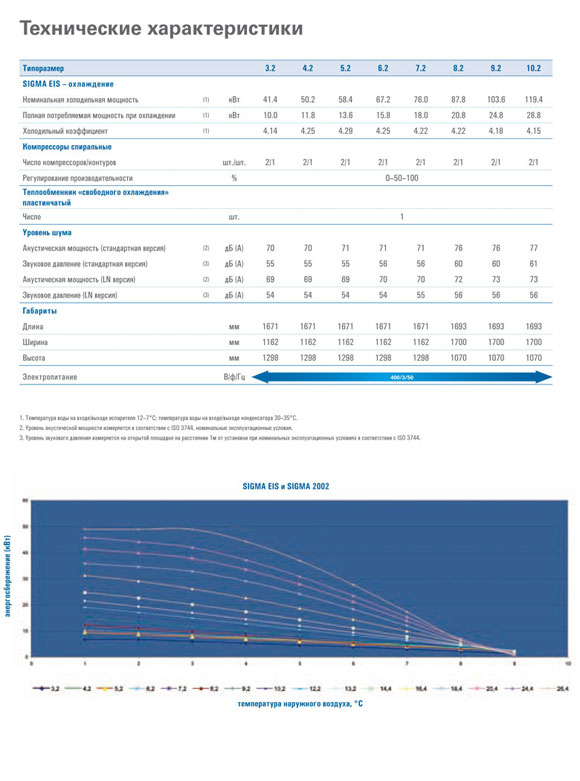

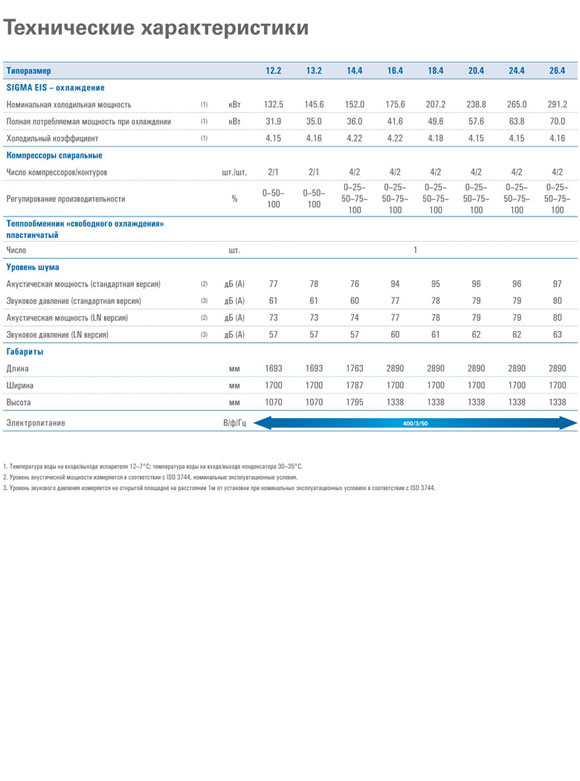

Технические характеристики
 |
|  |
