Datatech с центробежными вентиляторами и спиральными компрессорами
Конфигурация
Раздача воздуха: О: OVER (раздача вверх), U: UNDER (раздача вниз). Тип агрегата: ED: непосредственного охлаждения, CW: водяного охлаждения. Тип конденсатора: А: вынесенный воздушный конденсатор, W: встроенный водяной конденсатор. Модели: СО: охлаждение, СН: охлаждение и нагрев, НН: охлаждение, нагрев, увлажнение, осушение. |
Конструкция
Оцинкованная сталь покрыта эпоксидно-полиэфирной краской (цветовой тон RAL 7016). Сэндвич-панели с внутренней изоляцией стекловолокном (класс огнестойкости изоляции 0).
Фильтры
Изготовлены из синтетического материала с гофрированным профилем, тонкость фильтрации G4 (в соответствии со стандартом Eurovent EU4).
Вентиляторы
Радиальные вентиляторы с загнутыми назад лопастями с непосредственным закреплением рабочего колеса на валу 6–полюсного электродвигателя переменного тока; оснащены тепловой защитой и датчиком расхода воздуха.
Панель управления
Содержит главный выключатель, защитные устройства силовых и вспомогательных цепей, реле последовательности фаз (для моделей с трехфазными компрессорами). Микропроцессорный контроллер, к которому можно подключить дисплей. Характеристики питания: 230 В / 1 фаза / 50 Гц (для моделей 6 и 8); 400 В / 3 фазы / 50 Гц (для остальных моделей).
Последующий нагрев (модели СН и НН)
Теплообменники с увеличенным электрическим сопротивлением и предохранительным термореле, а также с теплообменником горячей воды (по запросу).
Увлажнитель (модель НН)
Электрический воздухоувлажнитель электродного типа заправлен водой. Управление выработки пара выполняется микропроцессором.
Оцинкованная сталь покрыта эпоксидно-полиэфирной краской (цветовой тон RAL 7016). Сэндвич-панели с внутренней изоляцией стекловолокном (класс огнестойкости изоляции 0).
Фильтры
Изготовлены из синтетического материала с гофрированным профилем, тонкость фильтрации G4 (в соответствии со стандартом Eurovent EU4).
Вентиляторы
Радиальные вентиляторы с загнутыми назад лопастями с непосредственным закреплением рабочего колеса на валу 6–полюсного электродвигателя переменного тока; оснащены тепловой защитой и датчиком расхода воздуха.
Панель управления
Содержит главный выключатель, защитные устройства силовых и вспомогательных цепей, реле последовательности фаз (для моделей с трехфазными компрессорами). Микропроцессорный контроллер, к которому можно подключить дисплей. Характеристики питания: 230 В / 1 фаза / 50 Гц (для моделей 6 и 8); 400 В / 3 фазы / 50 Гц (для остальных моделей).
Последующий нагрев (модели СН и НН)
Теплообменники с увеличенным электрическим сопротивлением и предохранительным термореле, а также с теплообменником горячей воды (по запросу).
Увлажнитель (модель НН)
Электрический воздухоувлажнитель электродного типа заправлен водой. Управление выработки пара выполняется микропроцессором.
ТОЛЬКО ДЛЯ МОДЕЛЕЙ С НЕПОСРЕДСТВЕННЫМ ОХЛАЖДЕНИЕМ
Компрессоры
Герметичные спиральные компрессоры оснащены тепловой защитой и устройством электрического сопротивления, смонтированного на резиновых виброгасителях.
Холодильный контур
Холодильный контур включает в себя: заправочный клапан, фильтр-осушитель, терморегулирующий клапан, датчики высокого и низкого давлений, предохранительный клапан, смотровое стекло на жидкостной линии, жидкий ресивер, электромагнитный клапан (только для моделей с вынесенным конденсатором), заглушку на жидкостной линии. Модели с вынесенным конденсатором оснащены заглушками паровых трубопроводов.
Испаритель
Оребренный теплообменник с медными трубами и алюминиевыми ребрами и гидрофильным покрытием. Он оснащен поддоном для сбора конденсата, сделанным из нержавеющей стали, а также сифонной разгрузкой. Конденсатор Модель EDA – вынесенный конденсатор с оребренным теплообменником и осевыми вентиля- торами (поставляется как опция). Модель EDW – паяный пластинчатый конденсатор, изготовлен из стали AISI 316.
Герметичные спиральные компрессоры оснащены тепловой защитой и устройством электрического сопротивления, смонтированного на резиновых виброгасителях.
Холодильный контур
Холодильный контур включает в себя: заправочный клапан, фильтр-осушитель, терморегулирующий клапан, датчики высокого и низкого давлений, предохранительный клапан, смотровое стекло на жидкостной линии, жидкий ресивер, электромагнитный клапан (только для моделей с вынесенным конденсатором), заглушку на жидкостной линии. Модели с вынесенным конденсатором оснащены заглушками паровых трубопроводов.
Испаритель
Оребренный теплообменник с медными трубами и алюминиевыми ребрами и гидрофильным покрытием. Он оснащен поддоном для сбора конденсата, сделанным из нержавеющей стали, а также сифонной разгрузкой. Конденсатор Модель EDA – вынесенный конденсатор с оребренным теплообменником и осевыми вентиля- торами (поставляется как опция). Модель EDW – паяный пластинчатый конденсатор, изготовлен из стали AISI 316.
ТОЛЬКО ДЛЯ МОДЕЛЕЙ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ
Очистка воздуха
Оребренный теплообменник с медными трубами, алюминиевыми ребрами и гидрофильным покрытием; оснащен поддоном для сбора конденсата из нержавеющей стали и сифонным уз- лом без дренажного насоса.
Испытания
Оборудование прошло проверку на заводе-изготовителе.
Во всех агрегатах:
• холодильные контуры заправлены азотом, а компрессоры маслом (модели EDA);
• заправлено масло и хладагент (модели EDW).
Оребренный теплообменник с медными трубами, алюминиевыми ребрами и гидрофильным покрытием; оснащен поддоном для сбора конденсата из нержавеющей стали и сифонным уз- лом без дренажного насоса.
Испытания
Оборудование прошло проверку на заводе-изготовителе.
Во всех агрегатах:
• холодильные контуры заправлены азотом, а компрессоры маслом (модели EDA);
• заправлено масло и хладагент (модели EDW).
Дополнительное оборудование

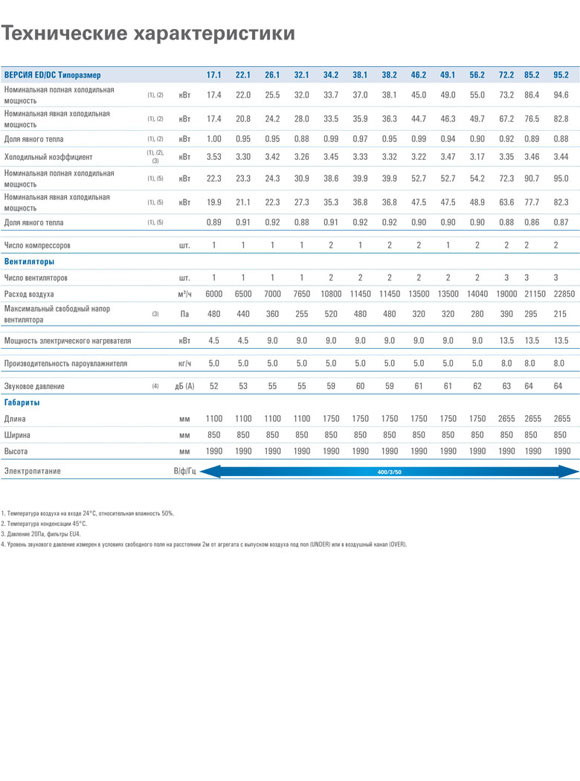

Двойное охлаждение (DC) Агрегаты оснащены двойным охлаждающим теплообменником: один контур охлаждает воздух с помощью воды, второй — непосредственным испарением фреона. Имеется расходометр и датчики температуры воды для автоматического управления в рабочем режиме.

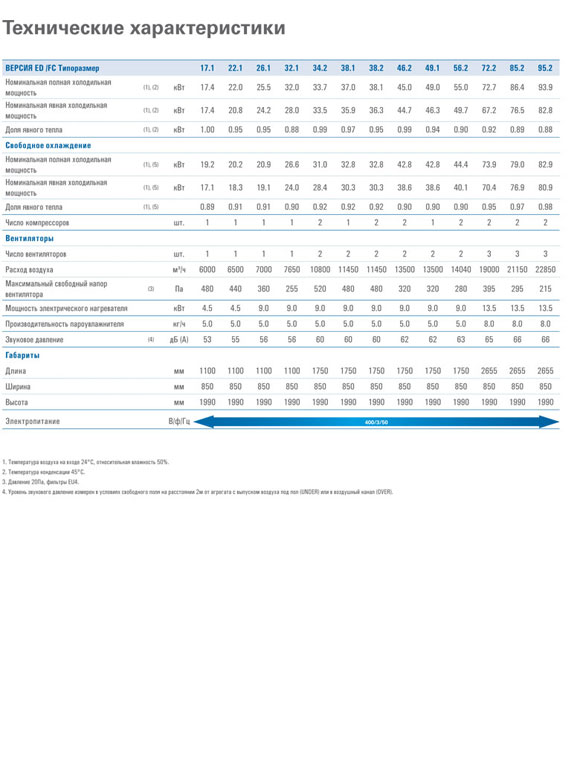

Свободное охлаждение (FC)
Агрегаты непосредственного охлаждения с интегрированным водяным теплообменником, позволяющим использовать в качестве охлаждающего источника окружающую среду с низкой температурой. Охлажденный холодоноситель подается в жидкостной охладитель воздуха, а затем в конденсатор для его охлаждения.
Свободное охлаждение (FC)
Агрегаты непосредственного охлаждения с интегрированным водяным теплообменником, позволяющим использовать в качестве охлаждающего источника окружающую среду с низкой температурой. Охлажденный холодоноситель подается в жидкостной охладитель воздуха, а затем в конденсатор для его охлаждения.
Для моделей OEDA-UEDA:
Фреоновый контур
• электронный терморегулирующий вентиль.
Воздушный контур
• ЕС-моторы вентиляторов;
• автоматический контроль воздушного потока;
• датчик засорения воздушного фильтра;
• осушитель воздуха повышенной мощности;
• воздушный фильтр класса EU5;
• камера всасывания воздуха (UEDA), вертикальная камера нагнетания воздуха (ОEDA);
• камера нагнетания воздуха с защитной решёткой (ОEDA);
• устройство забора свежего наружного воздуха с фильтром;
• воздушные клапаны с электрическим приводом без возвратной пружины;
• опорная рама с настраиваемой высотой подъема (возможно 300/500мм);
• воздухонаправляющий отражатель для стандартной опорной рамы;
• всасывание с нижней стороны;
• всасывание с задней стороны.
Жидкостной контур
• водяной воздухонагреватель с 3–ходовым клапаном.
Электрическая часть
• приспособления для подключения выносного конденсатора (с подключением регулятора частоты вращения вентиляторов конденсатора);
• контакты для вывода на внешний диспетчерский пульт сигнализации о запуске/остановке агрегата;
• сигнализация отключения питания;
• протокол подключения местной диспетчеризации;
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• интерфейс RS232 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления и СМС-оповещения;
• интерфейс Bacnet;
• интерфейс Lon;
• интерфейс Ethernet;
• интерфейс вывода аварийной сигнализации на внешний пульт;
• датчик влажности для моделей CO-CH;
• переменная температурная уставка;
• пульт дистанционного управления (в дополнение к панели управления, расположенной на агрегате);
• графический дисплей для вывода не только цифровой информации;
• специальные варианты подключаемого питания.
Прочее
• датчики утечки;
• датчики пожара;
• датчики задымления;
• опорные конструкции из нержавеющей стали.
• электронный терморегулирующий вентиль.
Воздушный контур
• ЕС-моторы вентиляторов;
• автоматический контроль воздушного потока;
• датчик засорения воздушного фильтра;
• осушитель воздуха повышенной мощности;
• воздушный фильтр класса EU5;
• камера всасывания воздуха (UEDA), вертикальная камера нагнетания воздуха (ОEDA);
• камера нагнетания воздуха с защитной решёткой (ОEDA);
• устройство забора свежего наружного воздуха с фильтром;
• воздушные клапаны с электрическим приводом без возвратной пружины;
• опорная рама с настраиваемой высотой подъема (возможно 300/500мм);
• воздухонаправляющий отражатель для стандартной опорной рамы;
• всасывание с нижней стороны;
• всасывание с задней стороны.
Жидкостной контур
• водяной воздухонагреватель с 3–ходовым клапаном.
Электрическая часть
• приспособления для подключения выносного конденсатора (с подключением регулятора частоты вращения вентиляторов конденсатора);
• контакты для вывода на внешний диспетчерский пульт сигнализации о запуске/остановке агрегата;
• сигнализация отключения питания;
• протокол подключения местной диспетчеризации;
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• интерфейс RS232 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления и СМС-оповещения;
• интерфейс Bacnet;
• интерфейс Lon;
• интерфейс Ethernet;
• интерфейс вывода аварийной сигнализации на внешний пульт;
• датчик влажности для моделей CO-CH;
• переменная температурная уставка;
• пульт дистанционного управления (в дополнение к панели управления, расположенной на агрегате);
• графический дисплей для вывода не только цифровой информации;
• специальные варианты подключаемого питания.
Прочее
• датчики утечки;
• датчики пожара;
• датчики задымления;
• опорные конструкции из нержавеющей стали.
Для моделей OEDW-UEDW:
Фреоновый контур
• электронный терморегулирующий вентиль. Воздушный контур
• ЕС-моторы вентиляторов;
• автоматический контроль воздушного потока;
• датчик засорения воздушного фильтра;
• осушитель воздуха повышенной мощности;
• воздушный фильтр класса EU5;
• камера всасывания воздуха (UEDW), вертикальная камера нагнетания воздуха (ОEDW);
• камера нагнетания воздуха с защитной решёткой (ОEDW);
• устройство забора свежего наружного воздуха с фильтром;
• воздушные клапаны с электрическим приводом без возвратной пружины;
• опорная рама с настраиваемой высотой подъема (возможно 300/500мм);
• воздухонаправляющий отражатель для стандартной опорной рамы;
• всасывание с нижней стороны;
• всасывание с задней стороны.
Жидкостной контур
• водяной воздухонагреватель с 3–ходовым клапаном;
• 2–ходовой регулирующий клапан на линии подачи артезианской воды в пластинчатый конденсатор;
• регулирующий клапан с электроприводом для регулировки давления конденсации (подача воды от градирни).
Электрическая часть
• сигнализация отключения питания;
• контакты для вывода на внешний диспетчерский пульт сигнализации о запуске/остановке агрегата;
• протокол подключения местной диспетчеризации;
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• интерфейс RS232 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления и СМС-оповещения;
• интерфейс Bacnet;
• интерфейс Lon;
• интерфейс Ethernet;
• интерфейс вывода аварийной сигнализации на внешний пульт;
• датчик влажности для моделей CO-CH;
• переменная температурная уставка;
• пульт дистанционного управления (в дополнение к панели управления, расположенной на агрегате);
• графический дисплей для вывода не только цифровой информации;
• специальные варианты подключаемого питания.
Прочее
• датчики утечки;
• датчики пожара;
• датчики задымления;
• опорные конструкции из нержавеющей стали.
• электронный терморегулирующий вентиль. Воздушный контур
• ЕС-моторы вентиляторов;
• автоматический контроль воздушного потока;
• датчик засорения воздушного фильтра;
• осушитель воздуха повышенной мощности;
• воздушный фильтр класса EU5;
• камера всасывания воздуха (UEDW), вертикальная камера нагнетания воздуха (ОEDW);
• камера нагнетания воздуха с защитной решёткой (ОEDW);
• устройство забора свежего наружного воздуха с фильтром;
• воздушные клапаны с электрическим приводом без возвратной пружины;
• опорная рама с настраиваемой высотой подъема (возможно 300/500мм);
• воздухонаправляющий отражатель для стандартной опорной рамы;
• всасывание с нижней стороны;
• всасывание с задней стороны.
Жидкостной контур
• водяной воздухонагреватель с 3–ходовым клапаном;
• 2–ходовой регулирующий клапан на линии подачи артезианской воды в пластинчатый конденсатор;
• регулирующий клапан с электроприводом для регулировки давления конденсации (подача воды от градирни).
Электрическая часть
• сигнализация отключения питания;
• контакты для вывода на внешний диспетчерский пульт сигнализации о запуске/остановке агрегата;
• протокол подключения местной диспетчеризации;
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• интерфейс RS232 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления и СМС-оповещения;
• интерфейс Bacnet;
• интерфейс Lon;
• интерфейс Ethernet;
• интерфейс вывода аварийной сигнализации на внешний пульт;
• датчик влажности для моделей CO-CH;
• переменная температурная уставка;
• пульт дистанционного управления (в дополнение к панели управления, расположенной на агрегате);
• графический дисплей для вывода не только цифровой информации;
• специальные варианты подключаемого питания.
Прочее
• датчики утечки;
• датчики пожара;
• датчики задымления;
• опорные конструкции из нержавеющей стали.
Для моделей OСW-UСW:
Фреоновый контур
• электронный терморегулирующий вентиль.
Воздушный контур
• ЕС-моторы вентиляторов;
• автоматический контроль воздушного потока;
• датчик засорения воздушного фильтра;
• осушитель воздуха повышенной мощности;
• воздушный фильтр класса EU5;
• камера всасывания воздуха (UСW), вертикальная камера нагнетания воздуха (ОСW);
• камера нагнетания воздуха с защитной решёткой (ОСW);
• устройство забора свежего наружного воздуха с фильтром;
• воздушные клапаны с электрическим приводом без возвратной пружины;
• опорная рама с настраиваемой высотой подъема (возможно 300/500мм);
• воздухонаправляющий отражатель для стандартной опорной рамы;
• всасывание с нижней стороны;
• всасывание с задней стороны.
Жидкостной контур
• сигнализация прекращения протока жидкости;
• водяной воздухонагреватель с 3–ходовым клапаном;
• 2–ходовой регулирующий клапан на линии охлаждённой воды;
• управление регулирующим клапаном сигналом 0–10В.
Электрическая часть
• сигнализация отключения питания;
• контакты для вывода на внешний диспетчерский пульт сигнализации о запуске/остановке агрегата;
• протокол подключения местной диспетчеризации;
• интерфейс RS485 для связи микропроцессорной системы управления с системой центра- лизованного управления или дистанционного компьютерного управления;
• интерфейс RS232 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления и СМС-оповещения;
• интерфейс Bacnet;
• интерфейс Lon;
• интерфейс Ethernet;
• интерфейс вывода аварийной сигнализации на внешний пульт;
• датчик влажности для моделей CO-CH;
• переменная температурная уставка;
• пульт дистанционного управления (в дополнение к панели управления, расположенной на агрегате);
• графический дисплей для вывода не только цифровой информации;
• специальные варианты подключаемого питания.
Прочее
• датчики утечки;
• датчики пожара;
• датчики задымления;
• опорные конструкции из нержавеющей стали.
• электронный терморегулирующий вентиль.
Воздушный контур
• ЕС-моторы вентиляторов;
• автоматический контроль воздушного потока;
• датчик засорения воздушного фильтра;
• осушитель воздуха повышенной мощности;
• воздушный фильтр класса EU5;
• камера всасывания воздуха (UСW), вертикальная камера нагнетания воздуха (ОСW);
• камера нагнетания воздуха с защитной решёткой (ОСW);
• устройство забора свежего наружного воздуха с фильтром;
• воздушные клапаны с электрическим приводом без возвратной пружины;
• опорная рама с настраиваемой высотой подъема (возможно 300/500мм);
• воздухонаправляющий отражатель для стандартной опорной рамы;
• всасывание с нижней стороны;
• всасывание с задней стороны.
Жидкостной контур
• сигнализация прекращения протока жидкости;
• водяной воздухонагреватель с 3–ходовым клапаном;
• 2–ходовой регулирующий клапан на линии охлаждённой воды;
• управление регулирующим клапаном сигналом 0–10В.
Электрическая часть
• сигнализация отключения питания;
• контакты для вывода на внешний диспетчерский пульт сигнализации о запуске/остановке агрегата;
• протокол подключения местной диспетчеризации;
• интерфейс RS485 для связи микропроцессорной системы управления с системой центра- лизованного управления или дистанционного компьютерного управления;
• интерфейс RS232 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления и СМС-оповещения;
• интерфейс Bacnet;
• интерфейс Lon;
• интерфейс Ethernet;
• интерфейс вывода аварийной сигнализации на внешний пульт;
• датчик влажности для моделей CO-CH;
• переменная температурная уставка;
• пульт дистанционного управления (в дополнение к панели управления, расположенной на агрегате);
• графический дисплей для вывода не только цифровой информации;
• специальные варианты подключаемого питания.
Прочее
• датчики утечки;
• датчики пожара;
• датчики задымления;
• опорные конструкции из нержавеющей стали.
Для моделей ODW-UDW:
Фреоновый контур
• электронный терморегулирующий вентиль.
Воздушный контур
• ЕС-моторы вентиляторов;
• автоматический контроль воздушного потока;
• датчик засорения воздушного фильтра;
• осушитель воздуха повышенной мощности;
• воздушный фильтр класса EU5;
• камера всасывания воздуха (UСW), вертикальная камера нагнетания воздуха (ОСW);
• камера нагнетания воздуха с защитной решёткой (ОСW);
• устройство забора свежего наружного воздуха с фильтром;
• воздушные клапаны с электрическим приводом без возвратной пружины;
• опорная рама с настраиваемой высотой подъема (возможно 300/500мм);
• воздухонаправляющий отражатель для стандартной опорной рамы;
• всасывание с нижней стороны;
• всасывание с задней стороны.
Жидкостной контур
• 2–ходовой регулирующий клапан на линии охлаждённой воды.
Электрическая часть
• сигнализация отключения питания;
• контакты для вывода на внешний диспетчерский пульт сигнализации о запуске/остановке агрегата;
• протокол подключения местной диспетчеризации;
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• интерфейс RS232 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления и СМС-оповещения;
• интерфейс Bacnet;
• интерфейс Lon;
• интерфейс Ethernet;
• интерфейс вывода аварийной сигнализации на внешний пульт;
• датчик влажности для моделей CO-CH;
• переменная температурная уставка;
• пульт дистанционного управления (в дополнение к панели управления, расположенной на агрегате);
• графический дисплей для вывода не только цифровой информации;
• специальные варианты подключаемого питания.
Прочее
• датчики утечки;
• датчики пожара;
• датчики задымления;
• опорные конструкции из нержавеющей стали.
• электронный терморегулирующий вентиль.
Воздушный контур
• ЕС-моторы вентиляторов;
• автоматический контроль воздушного потока;
• датчик засорения воздушного фильтра;
• осушитель воздуха повышенной мощности;
• воздушный фильтр класса EU5;
• камера всасывания воздуха (UСW), вертикальная камера нагнетания воздуха (ОСW);
• камера нагнетания воздуха с защитной решёткой (ОСW);
• устройство забора свежего наружного воздуха с фильтром;
• воздушные клапаны с электрическим приводом без возвратной пружины;
• опорная рама с настраиваемой высотой подъема (возможно 300/500мм);
• воздухонаправляющий отражатель для стандартной опорной рамы;
• всасывание с нижней стороны;
• всасывание с задней стороны.
Жидкостной контур
• 2–ходовой регулирующий клапан на линии охлаждённой воды.
Электрическая часть
• сигнализация отключения питания;
• контакты для вывода на внешний диспетчерский пульт сигнализации о запуске/остановке агрегата;
• протокол подключения местной диспетчеризации;
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• интерфейс RS232 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления и СМС-оповещения;
• интерфейс Bacnet;
• интерфейс Lon;
• интерфейс Ethernet;
• интерфейс вывода аварийной сигнализации на внешний пульт;
• датчик влажности для моделей CO-CH;
• переменная температурная уставка;
• пульт дистанционного управления (в дополнение к панели управления, расположенной на агрегате);
• графический дисплей для вывода не только цифровой информации;
• специальные варианты подключаемого питания.
Прочее
• датчики утечки;
• датчики пожара;
• датчики задымления;
• опорные конструкции из нержавеющей стали.

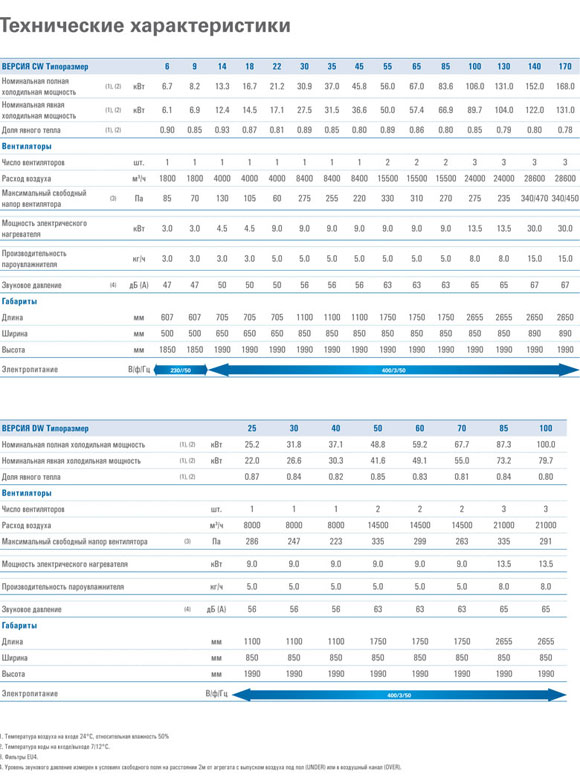

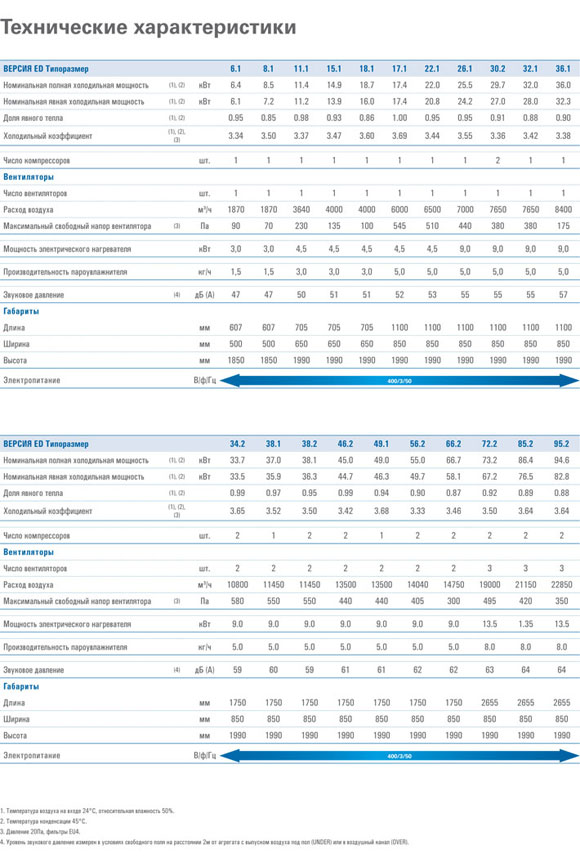

Технические характеристики
|
|
|
