OMEGA V ECHOS/LC
 | Исполнения OMEGA V ECHOS/LC
Чиллер, работающий в режиме «только охлаждение». OMEGA V ECHOS/LC /DC Чиллер оснащен конденсатором, обеспечивающим 100 % регенерацию теплоты конденсации, а также жидкостным ресивером. OMEGA V ECHOS/LC /DS Агрегат оснащен охладителем перегретого пара для частичной (20 %) утилизации теплоты конденсации. OMEGA V ECHOS/LC /LN Малошумное исполнение: звукоизоляция компрессора изготовлена из окрашенной листовой стали, покрытой звукопоглощающим материалом. OMEGA V ECHOS/LC /SLN Кроме элементов, установленных в модели OMEGA V ECHOS /LC /LN, имеется следующее: звукоизоляция на линии всасывания и в напорной линии компрессора, выполненная из звукопоглощающего, износостойкого материала. |
Корпус
Рама изготовлена из стали и покрыта полиэфирной порошковой краской.
Устройство холодильного контура
Независимые холодильные контуры с запорным клапаном в линии нагнетания компрессора, запорным клапаном в жидкостной линии, заправочным клапаном, смотровым стеклом, фильтром-осушителем, электронным терморегулирующим вентилем, реле высокого и низкого дав- лений и предохранительным клапаном.
Компрессоры
Полугерметичный одновинтовой компрессор с непрерывной регулировкой мощности в пределах 30–100%. Каждый компрессор оснащен подогревателем картера и встроенной системой электронной защиты с датчиками температуры, расположенными непосредственно на обмотке двигатели и в нагнетательном трубопроводе. Запуск и остановка блока выполняется с 12% регулированием производительности и переключением электрических обмоток со звезды на треугольник.
Испаритель
Кожухотрубный испаритель с отводом сухого пара, изолированный с помощью кожуха с герметичным пористым материалом; с системой защиты от замораживания.
Конденсатор
Кожухотрубный теплообменник.
Шкаф управления
В шкафу управления находятся: вводной выключатель, предохранители и автоматические выключатели силовых цепей и цепей управления, пускатели компрессоров. Микропроцессорный контроллер, к которому можно подключить дисплей. Компрессоры автоматически переключа- ются в работу для выравнивания наработки. Для запуска используется метод переключения обмоток звезда-треугольник. Подключена возможность управления по температуре выходя- щей воды. При заказе возможно подключить двойную температурную уставку.
Испытания
Оборудование испытано на заводе-изготовителе и заправлено азотом и маслом.
Рама изготовлена из стали и покрыта полиэфирной порошковой краской.
Устройство холодильного контура
Независимые холодильные контуры с запорным клапаном в линии нагнетания компрессора, запорным клапаном в жидкостной линии, заправочным клапаном, смотровым стеклом, фильтром-осушителем, электронным терморегулирующим вентилем, реле высокого и низкого дав- лений и предохранительным клапаном.
Компрессоры
Полугерметичный одновинтовой компрессор с непрерывной регулировкой мощности в пределах 30–100%. Каждый компрессор оснащен подогревателем картера и встроенной системой электронной защиты с датчиками температуры, расположенными непосредственно на обмотке двигатели и в нагнетательном трубопроводе. Запуск и остановка блока выполняется с 12% регулированием производительности и переключением электрических обмоток со звезды на треугольник.
Испаритель
Кожухотрубный испаритель с отводом сухого пара, изолированный с помощью кожуха с герметичным пористым материалом; с системой защиты от замораживания.
Конденсатор
Кожухотрубный теплообменник.
Шкаф управления
В шкафу управления находятся: вводной выключатель, предохранители и автоматические выключатели силовых цепей и цепей управления, пускатели компрессоров. Микропроцессорный контроллер, к которому можно подключить дисплей. Компрессоры автоматически переключа- ются в работу для выравнивания наработки. Для запуска используется метод переключения обмоток звезда-треугольник. Подключена возможность управления по температуре выходя- щей воды. При заказе возможно подключить двойную температурную уставку.
Испытания
Оборудование испытано на заводе-изготовителе и заправлено азотом и маслом.
Дополнительное оборудование
Фреоновый контур
• буферная емкость для электронного терморегулирующего вентиля;
• жидкостной ресивер;
• манометры;
• запорные вентили на всасывающем трубопроводах компрессора;
• Brine kit комплект для работы при температуре охлаждаемой жидкости более –8°С.
Электрические принадлежности
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• ограничение потребляемого тока;
• переменная уставка температуры по внешнему сигналу (0–1В, 0–10В, 0–4 мА, 0–20 мА);
• реле контроля фаз питания с коррекцией до достижения cos>0,9;
• протокол связи LONWORKS или TREND;
• пульт дистанционного управления (в дополнение к панели управления, расположенной на агрегате);
• устройство плавного пуска, позволяющее ограничить пиковый ток компрессора;
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении установки;
• реле перепада давления для установок с 1 насосом;
• реле перепада давления для установок с 2 насосами;
• контроль давления конденсации вентиляторами конденсатора сигналом 0–10В.
Прочее
• резиновые или пружинные антивибрационные опоры;
• любое цветовое решение;
• деревянный транспортировочный короб;
• теплообменники с антикоррозийным покрытием.
• буферная емкость для электронного терморегулирующего вентиля;
• жидкостной ресивер;
• манометры;
• запорные вентили на всасывающем трубопроводах компрессора;
• Brine kit комплект для работы при температуре охлаждаемой жидкости более –8°С.
Электрические принадлежности
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• ограничение потребляемого тока;
• переменная уставка температуры по внешнему сигналу (0–1В, 0–10В, 0–4 мА, 0–20 мА);
• реле контроля фаз питания с коррекцией до достижения cos>0,9;
• протокол связи LONWORKS или TREND;
• пульт дистанционного управления (в дополнение к панели управления, расположенной на агрегате);
• устройство плавного пуска, позволяющее ограничить пиковый ток компрессора;
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении установки;
• реле перепада давления для установок с 1 насосом;
• реле перепада давления для установок с 2 насосами;
• контроль давления конденсации вентиляторами конденсатора сигналом 0–10В.
Прочее
• резиновые или пружинные антивибрационные опоры;
• любое цветовое решение;
• деревянный транспортировочный короб;
• теплообменники с антикоррозийным покрытием.

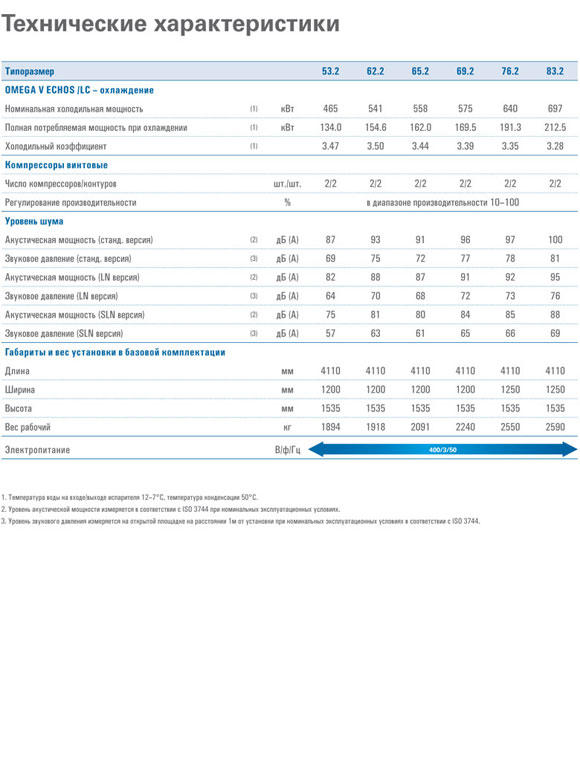

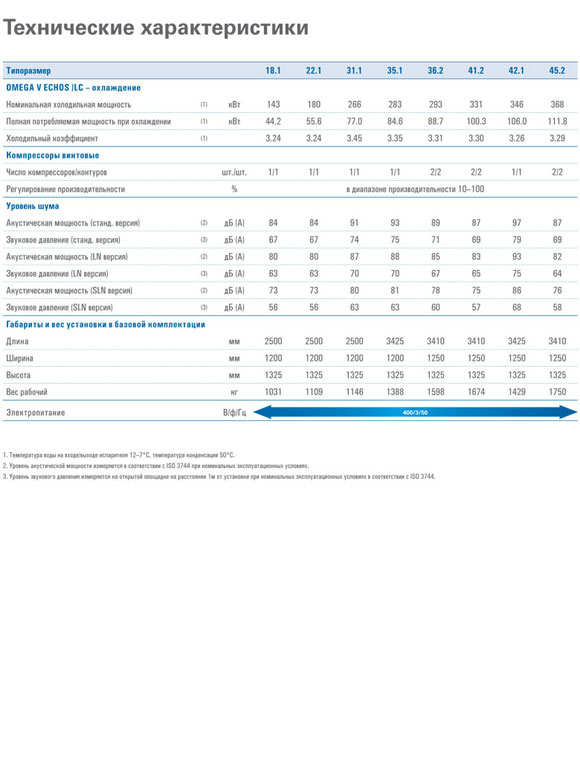

Технические характеристики
 |
|  |
|
|
|
|
