Beta echos с центробежными вентиляторами и спиральными компрессорами
 | Корпус
Рама изготовлена из оцинкованной стали и покрыта полиэфирной порошковой краской (цветовой тон RAL 5014). Для обеспечения звуковой изоляции внутренние поверхности съемных панелей облицованы звукопоглощающими панелями. Устройство холодильного контура Холодильный контур включает в себя запорный клапан жидкостной линии, заправочный клапан, смотровое стекло, фильтр-осушитель, терморегулирующий вентиль, предохранительный клапан, реле высокого и низкого давлений (2–компрессорные модели). В 4–компрессорных моделях установлен датчик давления. |
Компрессоры
Герметичные спиральные компрессоры соединены попарно и оснащены подогревателем картера, тепловой защитой от перегрузки электродвигателя, индикатором уровня масла и уравнительной линией масла.
Испаритель
Паяные пластинчатые теплообменники оснащены системой защиты от замораживания и механическим реле потока.
Конденсатор
Конденсатор представляет собой оребренный теплообменник с защитной решеткой и металлическим сетчатым фильтром.
Вентиляторы
Центробежные вентиляторы с трехфазным 4–полюсным электродвигателем, клиноременным вариатором частоты вращения и защитной решеткой на выходном отверстии.
Шкаф управления
В шкафу управления находятся: вводной выключатель, плавкие предохранители и автоматические выключатели силовых цепей и цепей управления, пускатели для компрессоров, насоса и вентиляторов. Микропроцессорный контроллер, к которому можно подключить дисплей.
Испытания
Оборудование испытано на заводе-изготовителе и заправлено хладагентом HFC-410A и маслом.
Герметичные спиральные компрессоры соединены попарно и оснащены подогревателем картера, тепловой защитой от перегрузки электродвигателя, индикатором уровня масла и уравнительной линией масла.
Испаритель
Паяные пластинчатые теплообменники оснащены системой защиты от замораживания и механическим реле потока.
Конденсатор
Конденсатор представляет собой оребренный теплообменник с защитной решеткой и металлическим сетчатым фильтром.
Вентиляторы
Центробежные вентиляторы с трехфазным 4–полюсным электродвигателем, клиноременным вариатором частоты вращения и защитной решеткой на выходном отверстии.
Шкаф управления
В шкафу управления находятся: вводной выключатель, плавкие предохранители и автоматические выключатели силовых цепей и цепей управления, пускатели для компрессоров, насоса и вентиляторов. Микропроцессорный контроллер, к которому можно подключить дисплей.
Испытания
Оборудование испытано на заводе-изготовителе и заправлено хладагентом HFC-410A и маслом.
Исполнения
BETA ECHOS
Чиллер, работающий в режиме «только охлаждение».
BETA ECHOS/HP
Реверсивный тепловой насос.
Кроме компонентов, установленных в BETA ECHOS, имеется ресивер жидкого хладагента, электромагнитный клапан на
жидкостной линии (модели 6.2 – 33.4), 4–ходовый клапан реверсирования цикла и второй терморегулирующий вентиль, а
также система оттаивания теплообменника, сконструированная по патенту № 1335232 компании Blue Box.
BETA ECHOS /DC
Чиллер оснащен конденсатором, обеспечивающим 100% регенерацию теплоты конденсации. Выполняется поддержание
заданной температуры воды и используется предохранительное реле в водяном контуре регенерации теплоты. В шкафу
управления имеются клеммные блоки для подключения внешних устройств.
Отсутствует во всех моделях /HP и в моделях /ST.
BETA ECHOS /DS
Агрегат оснащен охладителем перегретого пара для частичной (20%) утилизации теплоты конденсации. Такой охладитель
отсутствует в моделях ST.
BETA ECHOS /LN
Малошумное исполнение. Компрессорное отделение дополнительно оснащено звукоизоляцией из звукопоглощающих
матов, изготовленных из износостойкого материала.
BETA ECHOS /SLN
Сверхмалошумное исполнение. Кроме указанного для BETA ECHOS /LN в агрегате установлен теплообменник конденсатора завышенного габарита и уменьшена частота вращения вентилятора.
Чиллер, работающий в режиме «только охлаждение».
BETA ECHOS/HP
Реверсивный тепловой насос.
Кроме компонентов, установленных в BETA ECHOS, имеется ресивер жидкого хладагента, электромагнитный клапан на
жидкостной линии (модели 6.2 – 33.4), 4–ходовый клапан реверсирования цикла и второй терморегулирующий вентиль, а
также система оттаивания теплообменника, сконструированная по патенту № 1335232 компании Blue Box.
BETA ECHOS /DC
Чиллер оснащен конденсатором, обеспечивающим 100% регенерацию теплоты конденсации. Выполняется поддержание
заданной температуры воды и используется предохранительное реле в водяном контуре регенерации теплоты. В шкафу
управления имеются клеммные блоки для подключения внешних устройств.
Отсутствует во всех моделях /HP и в моделях /ST.
BETA ECHOS /DS
Агрегат оснащен охладителем перегретого пара для частичной (20%) утилизации теплоты конденсации. Такой охладитель
отсутствует в моделях ST.
BETA ECHOS /LN
Малошумное исполнение. Компрессорное отделение дополнительно оснащено звукоизоляцией из звукопоглощающих
матов, изготовленных из износостойкого материала.
BETA ECHOS /SLN
Сверхмалошумное исполнение. Кроме указанного для BETA ECHOS /LN в агрегате установлен теплообменник конденсатора завышенного габарита и уменьшена частота вращения вентилятора.
Дополнительное оборудование
Гидравлический контур
• BETA ECHOS/ST 2PS.
Кроме компонентов, указанных для чиллера BETA ECHOS, установлено следующее: теплоизолированный аккумуляторный бак, два циркуляционных насоса (один насос является резервным и при необходимости включается автоматически), расширительный бак,
обратные и запорные клапаны.
• BETA ECHOS /ST 1PS.
В отличие от BETA ECHOS /ST 2PS установлен только 1 циркуляционный насос.
• BETA ECHOS /ST 2P.
В отличие от BETA ECHOS /ST 2PS в агрегате отсутствуют аккумуляторный и расширительный баки.
• BETA ECHOS /ST 1P.
В отличие от BETA ECHOS /ST 2PS в агрегате отсутствуют аккумуляторный, расширительный баки и установлен только один циркуляционный насос;
• нагреватель против замораживания испарителя;
• нагреватели против замораживания трубопроводов и бака (для модели ST1PS);
• нагреватели для подогрева проточной воды для предотвращения её замораживания;
• предохранительный клапан.
Фреоновый контур
• ступенчатая система регулирования давления конденсации (функционирует при температуре наружного воздуха более 5°С);
• Управление давлением конденсации с клапаном плавного действия. Система функционирует при температуре наружного воздуха более –12 °С;
• манометры;
• двойная уставка температуры;
• жидкостной ресивер (в стандартной поставке для моделей HP и DC);
• отсечные вентили на всасывающих и нагнетательных трубопроводах компрессора;
• соленоидный вентиль на жидкостной линии (в стандартной поставке для модели HP);
• Brine kit комплект для работы при температуре охлаждаемой жидкости более –8°С;
• электронный термостатический клапан.
Электрические принадлежности
• управление установкой по температуре выходящей воды;
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• адаптивная система управления;
• протокол связи LONWORKS или TREND;
• реле контроля фаз питания с коррекцией до достижения cos>0,9;
• уставка, компенсируемая в соответствии с температурой наружного воздуха;
• переменная уставка температуры по внешнему сигналу (0–1В, 0–10В, 0–4 мА, 0–20 мА);
• устройство плавного пуска;
• пульт дистанционного управления (в дополнение к панели управления, расположенной
на агрегате);
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении компрессоров, вентиляторов (для версии с вентиляторами);
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении компрессоров, насосов (для версии с насосами);
• реле перепада давления для 1 насоса;
• реле перепада давления для 2 насосов.
Прочее
• резиновые или пружинные антивибрационные опоры;
• любое цветовое решение;
• деревянный транспортировочный короб;
• специальные приспособления для перевозки в контейнере;
• теплообменники с антикоррозийным покрытием;
• горизонтальное направление нагнетания воздуха;
• увеличение напора вентилятора конденсатора до 100–150–200–250 Па (с подстройкой +/– 30 Па).
• BETA ECHOS/ST 2PS.
Кроме компонентов, указанных для чиллера BETA ECHOS, установлено следующее: теплоизолированный аккумуляторный бак, два циркуляционных насоса (один насос является резервным и при необходимости включается автоматически), расширительный бак,
обратные и запорные клапаны.
• BETA ECHOS /ST 1PS.
В отличие от BETA ECHOS /ST 2PS установлен только 1 циркуляционный насос.
• BETA ECHOS /ST 2P.
В отличие от BETA ECHOS /ST 2PS в агрегате отсутствуют аккумуляторный и расширительный баки.
• BETA ECHOS /ST 1P.
В отличие от BETA ECHOS /ST 2PS в агрегате отсутствуют аккумуляторный, расширительный баки и установлен только один циркуляционный насос;
• нагреватель против замораживания испарителя;
• нагреватели против замораживания трубопроводов и бака (для модели ST1PS);
• нагреватели для подогрева проточной воды для предотвращения её замораживания;
• предохранительный клапан.
Фреоновый контур
• ступенчатая система регулирования давления конденсации (функционирует при температуре наружного воздуха более 5°С);
• Управление давлением конденсации с клапаном плавного действия. Система функционирует при температуре наружного воздуха более –12 °С;
• манометры;
• двойная уставка температуры;
• жидкостной ресивер (в стандартной поставке для моделей HP и DC);
• отсечные вентили на всасывающих и нагнетательных трубопроводах компрессора;
• соленоидный вентиль на жидкостной линии (в стандартной поставке для модели HP);
• Brine kit комплект для работы при температуре охлаждаемой жидкости более –8°С;
• электронный термостатический клапан.
Электрические принадлежности
• управление установкой по температуре выходящей воды;
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• адаптивная система управления;
• протокол связи LONWORKS или TREND;
• реле контроля фаз питания с коррекцией до достижения cos>0,9;
• уставка, компенсируемая в соответствии с температурой наружного воздуха;
• переменная уставка температуры по внешнему сигналу (0–1В, 0–10В, 0–4 мА, 0–20 мА);
• устройство плавного пуска;
• пульт дистанционного управления (в дополнение к панели управления, расположенной
на агрегате);
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении компрессоров, вентиляторов (для версии с вентиляторами);
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении компрессоров, насосов (для версии с насосами);
• реле перепада давления для 1 насоса;
• реле перепада давления для 2 насосов.
Прочее
• резиновые или пружинные антивибрационные опоры;
• любое цветовое решение;
• деревянный транспортировочный короб;
• специальные приспособления для перевозки в контейнере;
• теплообменники с антикоррозийным покрытием;
• горизонтальное направление нагнетания воздуха;
• увеличение напора вентилятора конденсатора до 100–150–200–250 Па (с подстройкой +/– 30 Па).

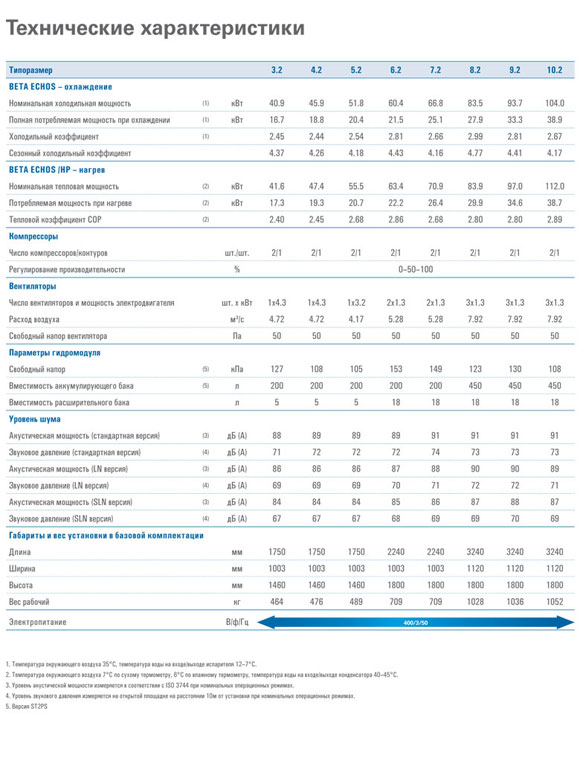

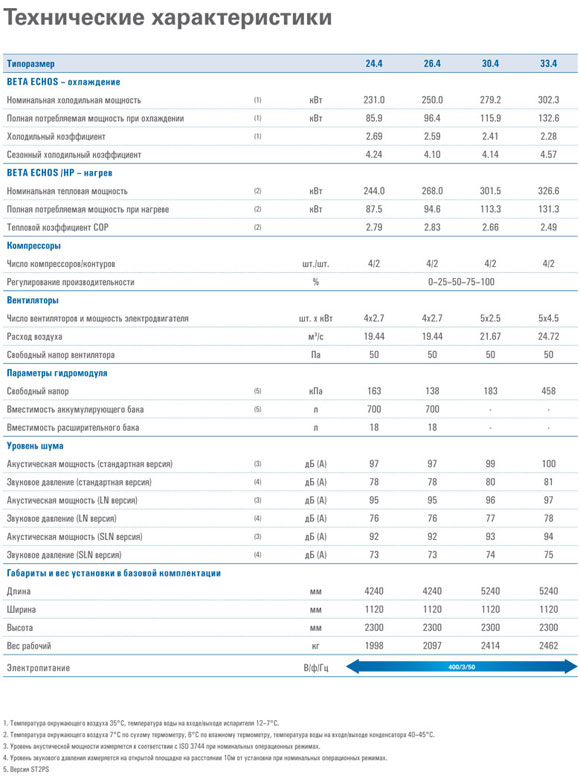

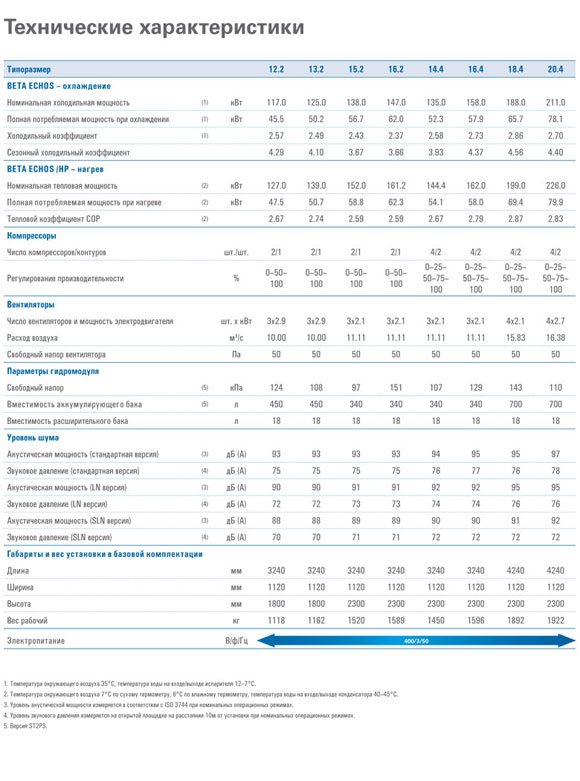

Технические характеристики
 |
|  |
|  |
