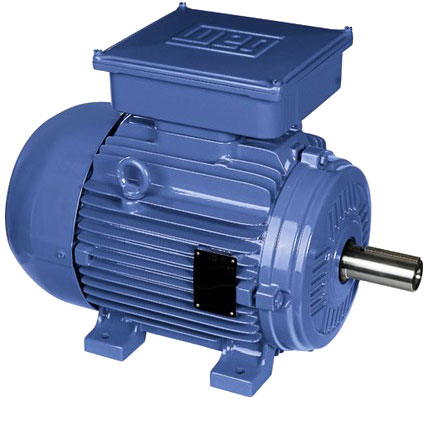

Электродвигатель АИС2Е 100LВ2
Асинхронный однофазный электромотор
Электродвигатель асинхронный однофазный АИС2Е 100LВ2: мощность: 4,0 кВт; номинальная скорость вращения: 3000 оборотов в минуту; габарит (высота оси вращения вала): 100 мм; диаметр вала: 28 мм; частотота переменного тока 50 Гц напряжением 220 В.
Варианты монтажного исполнения:
IM1081 на лапах, IM3081 с фланцем, IM2081 комбинированный.
2 995 грн.*
Стоимость электродвигателей указана с учетом НДС для монтажного исполнения 1081, для исполнения: 2081 - +5%; 3081 - +3%
Общие сведения
Асинхронные однофазные электродвигатели переменного тока с пусковым и рабочим конденсаторами АИС2Е 100LВ2 предназначены для агрегатов, где требуется большой пусковой момент - компрессоры, станочное и другое оборудование.
Электродвигатель АИС2Е 100LВ2 – асинхронный однофазный двигатель переменного тока 50 Гц 220 В с пусковым и рабочим конденсаторами напряжением.
У электродвигателя АИС2Е 100LВ2 номинальная скорость вращения 3000 оборотов в минуту.
Габарит (высота оси вращения вала): 100 мм; диаметр вала: 28 мм; мощность: 4,0 кВт; климатическое исполнение: У2, У3; ІР: 55.
Варианты монтажного исполнения:
IM1081 на лапах, IM3081 с фланцем, IM2081 комбинированный.
Общие сведения по асинхронному электродвигателю АИС2Е 100LВ2
Электродвигатели серии АИС2Е характеризуются высокой производительностью, безопасностью и надежностью в эксплуатации, удобством в обслуживании, низкими уровнями шума и вибрации, небольшим весом и простотой конструкции, диапозоном кратности пусковых моментов 1,8-2,5 от номинального.
Расшифровка обозначения асинхронного однофазного электродвигателя АИС2Е 100LВ2
АИС - общепромышленные электродвигатели, изготавливаемые по DIN (CENELIC)
2Е - однофазный электродвигатель с пусковым и рабочим конденсаторами
100 - высота оси вращения (расстояние от низа лап до центра вала в мм)
B - длина сердечника
L - установочный размер по длине станины
2 – число полюсов.
Электродвигатели АИС2Е 100LВ2 имеют привязку рядов мощностей и установочных размеров в соответствии с Европейскими нормами CENELIC (IЕС 60034).
Назначение, устройство и принцип действия однофазных асинхронных двигателей
Однофазный асинхронный двигатель - машина c небольшой мощностью, которая по конструктивному исполнению напоминает трехфазные электродвигатели с короткозамкнутым ротором. Для работы двигателя нужна только одна фаза напряжением 220 В, двигатель подключается в бытовую розетку. Отличие однофазного асинхронного двигателя от трехфазного в устройстве статора, где в пазах магнитопровода находится двухфазная обмотка, состоящая из основной, или рабочей, фазы с фазной зоной 120 эл. град и выводами к зажимам с обозначениями С1 и С2, и вспомогательной, или пусковой, фазы с фазной зоной 60 эл. град и выводами к зажимам с обозначениями В1 и В2 (рис. 1).Рис. 1. Схема включения однофазного асинхронного двигателя с короткозамкнутым ротором.
Предназначается однофазный асинхронный электродвигатель переменного тока для оборудования электроприводов механизмов разного назначения во всех отраслях промышленности, бытовой техники (деревообрабатывающие станки, компрессоры, насосы, и др.) приводах аграрного комплекса и бытовых средств малой механизации (бетоносмесители, кормоизмельчители и др.).
Частота однофазного электродвигателя 50Гц, напряжение 220В, степень защиты IP55, класс изоляции F. Монтажное исполнение: лапы (IM1001), фланец (IM3001), малый фланец (ІМ3181), комбинированый (IM2001), комбинированный – малый фланец (ІМ2181). Климатическое исполнение — У3.
Однофазный асинхронный двигатель выпускается, как правило, маломощным, в отличие от трехфазных имеет на статоре однофазную обмотку. Ротор такого двигателя имеет короткозамкнутую обмотку. Поскольку однофазный ток не создает вращающегося магнитного поля, следовательно однофазные двигатели не имеют начального или пускового вращающего момента. Для образования пускового момента на статоре двигателя располагают вторую, так называемую пусковую обмотку, отодвинутую относительно рабочей обмотки на угол 90°. Обе обмотки питаются от сети 220В. Для создания сдвига фаз между токами обеих обмоток включается емкость или большое активное сопротивление.
Однофазный асинхронный электродвигатель имеет ряд недостатков, в сравнении с аналогичный трехфазный:
- малая перегрузочная способность
- заниженный пусковой момент kп = Mп / Mном; kп = 1,7 - 2,4
- меньший коэффициент мощности
- более низкий КПД
- повышенная кратность пускового тока ki = Mi / Mном , ki = 3 - 5

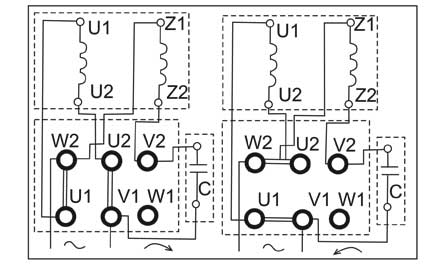

Схема пуска однофазного двигателя типа АИРЕ
Основные технические характеристики
Параметр | Величина |
---|---|
Модель: | АИС2Е 100LВ2 |
Тип электродвигателя: | асинхронный |
Вид: | общепромышленный |
Серия двигателя: | АИС2Е |
Габарит (высота оси вращения), мм: | 100 |
Диаметр вала, мм: | 28 |
Напряжение, В: | 220 |
Количество полюсов: | 2 |
Фазность: | 1-фазный |
Частота тока, Гц: | 50 |
Мощность, кВт: | 4,0 |
Скорость вращения, об./мин: | 3000 |
n, об./мин: | 2830 |
Климатическое исполнение: | У2, У3 |
Класс изоляции двигателя: | F |
Класс защиты устройства, IP: | 55 |
КПД, %: | 78,0 |
Коэффициент мощности, cos?: | 0,96 |
Потребляемый номинальный ток, Iн (А): | 17,83 |
Отнош. макс. вращ-го момента силы к ном., Мmах/Мн: | 1,7 |
Отнош. пуск. вращ-го момента силы к ном., Мпуск/Мн: | 2,5 |
Масса, кг: | 27 |
Конденсаторы (пусковой,рабочий), МкФ/В: | 400/300, 60/450 |
Габаритные и присоединительные размеры
Модель эл.двигателя |
Габаритные размеры | Установочные и присоединительные размеры | ||||||||||||
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d22 | d20 | d25 | d1 | b1 | h5 | |
АИС2Е 100LВ2 | Монтажное исполнение 1081 | |||||||||||||
416 | 260 | 175 | 60 | 140 | 125 | 100 | 12 | - | - | - | 28 | 8 | 31 | |
АИС2Е 100LВ2 | Монтажное исполнение 2081, 3081 | |||||||||||||
416 | 260 | 175 | 60 | 140 | 125 | 100 | 12 | 14 | 215 | 180 | 28 | 8 | 31 |
Монтажное исполнение 1081
Монтажное исполнение 2081 (3081)
