Асинхронный электродвигатель:
Электродвигатели серии А, дазо напряжением 6000 В.

Степень защиты двигателей серии А — IP23.

Степень защиты двигателей серии ДАЗО — IP54. Охлаждение двигателей в режиме самовентиляции.

Напряжением 6000 В

Оформить он-лайн заказ на сайте ventilator.ua»

Электродвигатели с короткозамкнутым ротором пред- назначены для привода насосов, вентиляторов,
дымосо- сов и других механизмов, не требующих регулирования частоты вращения, и рассчитаны для
работы в продол- жительном режиме S1 от сети переменного тока частотой 50 Гц или 60 Гц.

Двигатели соответствуют стандартам Международ- ной Электротехнической Комиссии (МЭК). Двигатели изготавливаются на напряжение 6000 В. Двигатели выполняются на подшипниках качения, с одним концом вала. Выводные концы выведены в коробку выводов. Коробка выводов снабжена предохранительной мембраной и соответствует современным требованиям по стойкости к токам короткого замыкания.

частота вращения,
Тип двигателя
Мощность, кВт
об/мин

Структура условного обозначения:

А — асинхронный двигатель с короткозамкнутым ро- тором;

ДАЗО — асинхронный двигатель обдуваемый с корот- козамкнутым ротором;

400,450 — высота оси вращения в мм;
X, Y ХК, YK — условная длина двигателя;
 6, 8, 10, 12 ? ? число полюсов;

У1, Т1, Т2, У3, Т3 — климатическое исполнение и кате- гория размещения.
Технические характеристики двигателей исполнения У1 и У3 приведены в таблице 1.

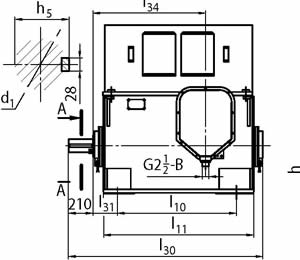

Габаритные и присоединительные размеры двигате- лей серии А приведены в таблице 2.
Габаритные и присоединительные размеры двигате- лей серии ДАЗО приведены в таблице 3.

Тип двигателя	Мощность, кВт	частота вращения, об/мин	Тип двигателя	Мощность, кВт	частота вращения, об/мин
А-400ХК-4УЗ	400	1500	ДАЗО-400Y-4У1	500	1500
А-400Х-4УЗ	500	1500	ДАЗО-400ХК-6У1	250	1000
А-400Y-4УЗ	630	1500	ДАЗО-400Х-6У1	315	1000
А-400ХК-6УЗ	315	1000	ДАЗО-400Y-6У1	400	1000
А-400Х-6УЗ	400	1000	ДАЗО-400Х-8У1	200	750
А-400Y-6УЗ	500	1000	ДАЗО-400Y-8У1	250	750
А-400Х-8УЗ	250	750	ДАЗО-450Х-4У1	630	1500
А-400Y-8УЗ	315	750	ДАЗО-450Y-4У1	800	1500
А-450Х-4УЗ	800	1500	ДАЗО-450Х-6У1	500	1000
А-450Y-4УЗ	1000	1500	ДАЗО-450Y-6У1	630	1000
А-450Х-6УЗ	630	1000	ДАЗО-450Х-8У1	315	750
А-450Y-6УЗ	800	1000	ДАЗО-450YK-8У1	400	750
А-450Х-8УЗ	400	750	ДАЗО-450Y-8У1	500	750
А-450YК-8УЗ	500	750	ДАЗО-400Y-10У1	200	600
А-450Y-8УЗ	630	750	ДАЗО-450Х-10У1	250	600
ДАЗО4-400Хк-4АУ1	250	1500	ДАЗО-450Y-10У1	315	600
ДАЗО-400ХК-4У1	315	1500	ДАЗО-450Х-12У1	200	500
ДАЗО-400Х-4У1	400	1500	ДАЗО-450Y-12У1	250	500

Тип двигателя	Размеры, мм
	b10	b11	b30	b31	d1	l10		l11	l30	l31
А-400ХК-4УЗ	800	920	1600	990	100m6	900		1160	1530	200
А-400Х-4УЗ						100		1260	1630
A-400Y-4У3						900		1160	1530
А-400ХК-6УЗ						1000		1260	1630
А-400Х-6УЗ						900		1160	1530
A-400Y-6У3						1000		1260	1630
А-400Х-8УЗ						900		1160	1530
A-400Y-8У3						1000		1260	1630
А-450Х-4УЗ	900	1040	1700	1040	100m6	900		1160	1530	224
A-450Y-4У3						1000		1260	1630
А-450Х-6УЗ						900		1160	1530
A-450Y-6У3						1000		1260	1630
								1260	1630

Тип двигателяТип двигателя	Размеры, мм													Масса, кг
	l34	h							h5			h31	h34
А-400ХК-4УЗ	790	400							106			1305	105	2010
А-400Х-4УЗ														2150
A-400Y-4У3	840													2480
А-400ХК-6УЗ	790													2055
А-400Х-6УЗ														2185
A-400Y-6У3	840													2455
А-400Х-8УЗ	790													2290
A-400Y-8У3	840													2600
А-450Х-4УЗ	790	450							116			1410	105	2720
A-450Y-4У3	840													3040
А-450Х-6УЗ	790													2750
А-450Y-6УЗ	840													3065
А-450Х-8УЗ	790													2690
А-450YК-8УЗ	840													2960
А-450Y-8УЗ	840													3200
