Взрывозащищенные электродвигатели асинхронные

Серия 2АИММ280-315, 2АИУ280-315

Электродвигатели асинхронные взрывозащищенные 2АИММ с короткозамкнутым ротором предназначены для продолжительного режима работы от сети переменного тока частоты 50 и 60 Гц во взрывоопасных производствах химической, газовой, нефтеперерабатывающей и других смежных отраслей промышленности, в которых возможно образование взрывоопасных паро- и газовоздушных смесей категории IIA, IIB групп Т1,Т2,Т3,Т4.

Электродвигатели асинхронные взрывозащищенные 2АИУ с короткозамкнутым ротором предназначены для продолжительного режима работы от сети переменного тока частоты 50 и 60 подземных и надземных выработках угольных шахт и рудников, опасных по метану и угольной пыли.

Исполнение электродвигателей по способу монтажа IM1001 (на лапах), IM2001 (фланец, лапы), IM3011 (фланец) в соответствии с ГОСТ 2479 и МЭК 60034-7. По согласованию изготовителя с потребителем электродвигатели изготавливаются и с другими исполнениями по способу монтажа в соответствии с ГОСТ 2479 и МЭК 60034-7 .

Электродвигатели изготавливаются по двум вариантам привязки мощности к установочноприсоединительным размерам:

  • 2АИММ315;, 2АИУ315 S,M — с привязкой мощности к установочно-присоединительным размерам по ГОСТ Р 51689-2000.
  • 2АИММ280MX,MY;, 2АИУ280 MX,MY —с снижением

высоты оси вращения на одну ступень. Электродвигатели реверсивные. Пуск электродвигателей прямой, обеспечивается как при номинальном напряжении сети, так и при снижении

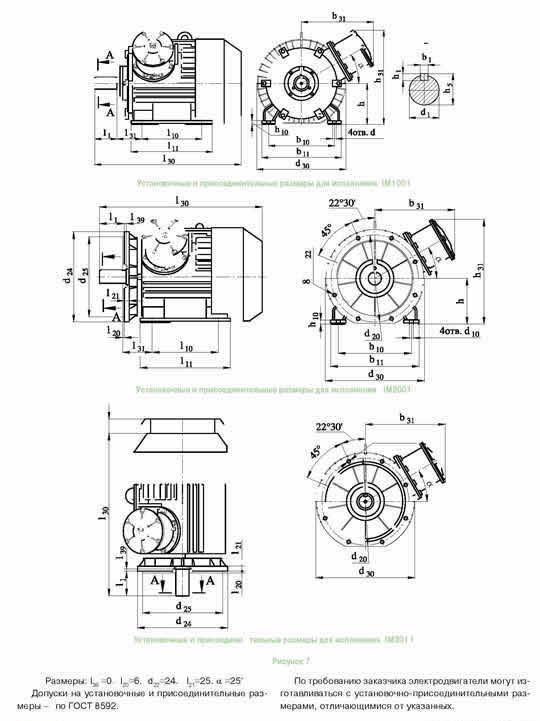

напряжения сети за время пуска до 0,8 Uном. Маркировка взрывозащиты: 2АИММ — 1ExdIIBT4 2АИУ — РВ-3В (РВ Exd1). Вид климатического исполнения: У2,5, Т2,5, УХЛ2,5. Степень защиты корпуса и коробки выводов: IP 54. Способ охлаждения: IC0141 Класс нагревостойкости изоляции: H (180° C). Технические характеристики двигателей для частоты тока 50Гц приведены в таблице 36. Установочно-присоединительные размеры двигателей даны в таблице 37 и на рисунке 7.

Таблица 36

Тип двигателя Мощность, кВт Скольжение, % частота вращ , об /мин КПД, % cosф Номиналь ный ток, А Ммакс / Мн Мпуск / Мн Ммин / Мн Iпуск / Iн Масса, кг IМ 1081
2АИММ, 2АИУ 280MX2 160 1,15 3000 94 0,89 291 / 167 3,3 1,7 1,0 7,1 980
315S2
2АИММ, 2АИУ 280MY2 200 1,1 3000 94,5 0,9 357 / 206 3,3 1,7 1,0 7,8 1140
315M2
2АИММ, 2АИУ 280MX4 160 1,3 1500 94,5 0,88 292 / 168 3,3 2,6 1,0 6,5 960
315S4
2АИММ, 2АИУ 280MY4 200 1,3 1500 95 0,89 359 / 207 3,4 3,0 1,8 7,2 1100
315M4
2АИММ, 2АИУ 280MX6 110 1,4 1000 94,3 0,89 199 / 115 2,8 2,0 1,0 6,0 910
315S6
2АИММ, 2АИУ 280MY6 132 1,3 1000 94,8 0,89 238 / 137 2,6 2,0 1,0 5,5 1010
315M6
2АИММ, 2АИУ 280MX8 90 1,7 750 93,8 0,81 180 / 104 2,4 2,0 1,0 5,5 880
315S8
2АИММ, 2АИУ 280MY8 110 1,6 750 93,8 0,82 217 / 125 2,5 1,6 1,0 6,5 980
315M8

Примечание. В графе “Номинальный ток” в числителе стоят данные для напряжения 380 В, в знаменателе — для напряжения 660 В.
Тип двигателя Габаритные размеры Установочные и присоединительные размеры, мм
l30 h31 d24 d30 b31 l1 l10 l11 l31 d1 d10 d20 d25 b1 b10 b11 h h1 h5 h10
2АИММ, 2АИУ 280MX2 1170 655 660 682 565 140 419 500 190 75 24 600 550 20 457 580 280 12 79,5 29
315S2 690 406 620 216 75 28 508 608 315
2АИММ, 2АИУ 280MY2 1270 655 660 682 565 140 457 540 190 75 24 600 550 20 457 580 280 12 79,5
315M2 690 457 670 216 75 28 508 608 315
2АИММ, 2АИУ 280MX4 1160 655 660 682 565 170 368 450 190 80 24 600 550 22 457 580 280 14 85
315S4 690 406 620 216 90 28 25 508 608 315 95
2АИММ, 2АИУ 280MY4 1240 655 660 682 565 170 457 540 190 80 24 600 550 22 457 580 280 14 85
315M4 690 457 670 216 90 28 25 508 608 315 95
2АИММ, 2АИУ 280MX6 1120 655 660 682 565 170 368 450 190 80 24 600 550 22 457 580 280 14 85
315S6 690 406 620 216 90 28 25 508 608 315 95
2АИММ, 2АИУ 280MY6 1200 655 660 682 565 170 457 540 190 80 24 600 550 22 457 580 280 14 85
315M6 690 457 670 216 90 28 25 508 608 315 95
2АИММ, 2АИУ 280MX8 1120 655 660 682 565 170 368 450 190 80 24 600 550 22 457 580 280 14 85
315S8 690 210 406 620 216 90 28 25 508 608 315 95
2АИММ, 2АИУ 280MY8 1200 655 660 682 565 170 457 540 190 80 24 600 550 22 457 580 280 14 85
315M8 690 210 457 670 216 90 28 25 508 608 315 95
