Асинхронные электродвигатели
цена на электродвигатель АИР 80 A4 в прайс листе |
|||||||||||||||
Электродвигатель АИР 80 А4 |
|||||||||||||||
Тип двигателя | Вид двигателя | Фазность | Серия двигателя |
Габарит (высота оси вращения), мм |
Диаметр вала | Мощность, кВт |
Частота вращения, об/мин |
Климатическое исполнение |
Напряжение, В |
IP | |||||
Асинхронный | Общепромышленный | Трехфазный | АИР | 80 | 22 мм | 1,1 | 1500 | У3 | 220/380 | 54 | |||||
Сравнительная таблица технических характеристик электродвигателей »
Габаритные и установочно-присоединительные размеры электродвигателей »
* - Цены приведены для электродвигателей АИР монтажное исполнение на лапах IM1081.
* - Надбавка за исполнение IM2081 – 5%.
* - Надбавка за исполнение IM3081 – 3%.

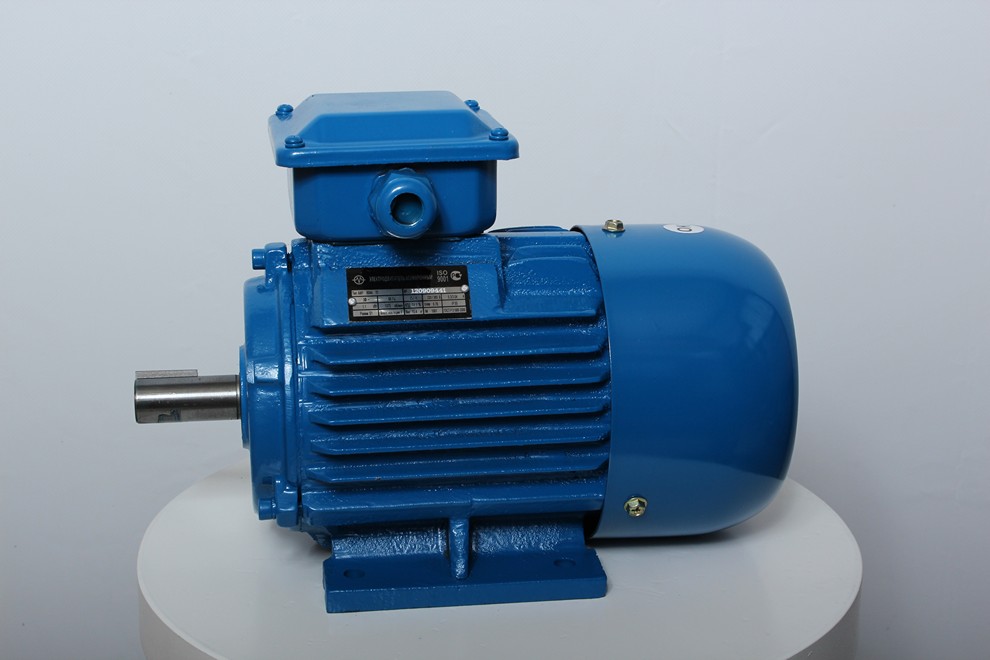

АИР 80 А4
Трехфазный двигатель АИР 80 А4 работает от сети переменного тока частотой 50 Гц (60 Гц – под заказ), рассчитан на продолжительный режим работы при стабильной нагрузке (режим S1). Мощность двигателя АИР80А4 с частотой вращения 1500 об./мин составляет 1,1 кВт. Другие электродвигатели АИР 80А также представлены на сайте (750, 1000 и 3000 об./мин). Диаметр вала D1=22 мм, КПД=74,5%, cosφ=0,76, масса 16 кг. Климатическое исполнение электродвигателя АИР 80 А4 – для умеренного климата У3. Возможны любые необходимые исполнения под заказ – холодный (ХЛ), тропический (Т) климат, со встроенной термозащитой (Б), химостойкое (Х3) и др. Соответствует стандарту ГОСТ 2479-79.
Степень защиты IP54 (IP55 – под заказ). Корпус электродвигателя АИР 80 А4 из силуминового сплава, под заказ возможно изготовление из серого чугуна. Обмотка медная, пролакированная соответственно классу нагревостойкости F (выдерживает пиковую температуру нагрева до 150°С). По способу монтажа: Электродвигатель АИР 80 А4, цена на который в прайсе, крепится на лапах IМ1081. При необходимости крепежа на стену или других ситуациях требуется другое монтажное исполнение: чистый фланец или комбинированное. IM3081 (фланец) – 3% надбавка к стоимости в прайсе. IM2081 (комбинированный способ) – 5% надбавка к стоимости в прайсе.
Условные обозначения в аббревиатуре АИР80А4 имеют такую расшифровку:
АИР:
А – асинхронный электродвигатель
И – изготовлен по стандарту «Интерэлектро»
Р – привязка мощности двигателя – к установочно-присоединительным размерам по стандарту РС3031-71; С: CENELEC
80 – установочный габарит, обозначает высоту оси вала вращения, в мм
А – длина сердечка статора
4 – число полюсов, соответственно частота вращения 1500 оборотов в минуту.
Общепромышленному асинхронному трехфазному электродвигателю АИР 80 А4, который предлагает ООО «Промышленные вентиляторы», соответствуют такие старые электродвигатели и полностью взаимозаменяемые им серии заводов России, Украины и Белоруссии:
Российские:
- Электродвигатель АД 80 А4 производства ОАО «Сибэлектромотор» г. Томск, серия (тип) АД
- Электродвигатель А 80 А4 производства ОАО «ELDIN» г. Ярославль, серия (тип) А
- Электродвигатель 5А 80 А4 производства ОАО «ВЭМЗ» г. Владимир, серия (тип) 5А
- Электродвигатель АДМ 80 А4 производства ОАО «Уралэлектро» г. Медногорск, серия (тип) АДМ
- Электродвигатель АИР 80 А4 производства ОАО «ПЭМЗ» г. Псков, серия (тип) АИР
- Электродвигатель 5АИ 80 А4 производства ООО «ЭЛКОМ» г. Санкт-Петербург, серия (тип) 5АИ
Белорусские:
- Электродвигатель АИР 80 А4 производства ОАО «Мосэлектромаш» г. Лобня АИР
- Электродвигатель АИР 80 А4 производства РУП «Могилёвский завод «Электродвигатель» г. Могилёв, серия (тип) АИР
Украинские:
- Электродвигатель АИР 80 А4 производства ОАО «HELZ» г. Харьков, серия (тип) АИР
- Электродвигатель АИР 80 А4 производства ОАО "Электромотор" г. Полтава, серия (тип АИР
Общие сведения
Асинхронные трёхфазные электродвигатели с короткозамкнутым ротором АИР80А4 применяются во всех отраслях промышленности, в частности для электроприводов различных промышленных устройств, механизмов и машин.
Конструктивные исполнения и способ монтажа выполнены по ГОСТ 2479-79.
Преимущества наших электродвигателей:
- возможность кратковременных механических перегрузок;
- простота конструкции;
- простота пуска и легкость его автоматизации;
- преимущественно постоянная скорость при разных нагрузках;
- повышен КПД (до 75%) за счет высокой точности изготовления;
- снижен уровень шума (до 55 дБ) за счет применения высокоточных подшипников;
- степень защиты IP54 электродвигателей обеспечивает повышенную защищенность оболочки электродвигателя от воды и пыли;
- снижен уровень реактивных токов cosφ (до 0,86), что приводит к значительному снижению риска перенапряжения в сети;
- высокая эксплуатационная надежность электродвигателя при пусках и спонтанно возникающих перегрузках получена путем значительного увеличения кратности пусковых моментов;
- корпус отлит из серого чугуна.
