Узлы прохода УП-3

прайс-лист с подробным описанием  (713 КБ)





	Обозначение	№	Внутренние размеры, мм		Длина		Цена в грн. с НДС
	С клапаном и с управляемым исполнительным механизмом, без кольца  для сбора конденсата
	УП-3 с 5.904-45	0 0		Ø 200	1000	2217
		0 1		Ø 250	1000	2350
		0 2		Ø 315	1000	2542
		0 3		Ø 400	1000	3450
		0 4		Ø 450	1000	3608
		0 5		Ø 500	1000	3858
		0 6		Ø 630	1000	5133
		0 7		Ø 710	1000	5483
		0 8		Ø 800	1000	5867
		0 9		Ø 1000	1000	7567
		1 0		Ø 1250	1000	9783
	С клапаном и с управляемым исполнительным механизмом, с кольцом  для сбора конденсата
	УП-3 с 5.904-45	0 0		Ø 200	1000	2233
		0 1		Ø 250	1000	2375
		0 2		Ø 315	1000	2567
		0 3		Ø 400	1000	3483
		0 4		Ø 450	1000	3642
		0 5		Ø 500	1000	3900
		0 6		Ø 630	1000	5183
		0 7		Ø 710	1000	5533
		0 8		Ø 800	1000	5933
		0 9		Ø 1000	1000	7650
		1 0		Ø 1250	1000	9883

Расшифровка маркировки:
У – узел;
П – прохода;
3 - с клапаном и с управляемым исполнительным механизмом, без кольца  для сбора конденсата (с клапаном и с управляемым исполнительным механизмом, с кольцом  для сбора конденсата).

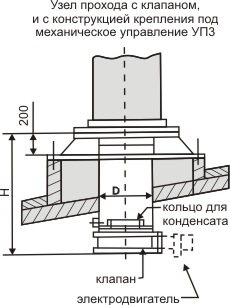

Назначение: Узлы прохода УП-3 используются в местах прохода стальных вентиляционных шахт. Узлы УП-3 монтируются через кровлю в системах вентиляции различных помещений с естественной или принудительной вентиляцией. При проектировании узлы прохода выбираются в зависимости от внешних условий, например температуры, влажности и т. д. Узел прохода УП-3 рассчитывается с учетом двух показателей: угол наклона кровли и расстояние до конька. Так же узлы прохода включают в свою конструкцию патрубок, который соединен с опорным фланцем, который играет роль крепления. С помощью опорного фланца, узел УП-3 соединен с железобетонной конструкцией (стаканом).



Узел прохода УП-3 без кольца для сбора конденсата		Параметры		Узел прохода УП-3 с кольцом для сбора конденсата
Обозначение	Вес, кг	D, мм	Высота клапана	Обозначение	Вес, кг
УП3-00	66,8	200	50	УП3-11	67,3
УП3-01	65,5	250		УП3-12	67,1
УП3-02	72,6	315		УП3-13	73,4
УП3-03	97,3	400		УП3-14	98,3
УП3-04	99,7	450		УП3-15	101,0
УП3-05	102,3	500		УП3-16	103,7
УП3-06	131,8	630		УП3-17	133,5
УП3-07	135,9	710		УП3-18	137,8
УП3-08	139,0	800		УП3-19	141,2
УП3-09	172,5	1000	64	УП3-20	175,8
УП3-10	208,1	1250	72	УП3-21	211,5
