Вентиляторы мельничные типа ВМ и ВВСМ
Вентиляторы мельничные
Вентиляторы мельничные центробежные одностороннего всасывания предназначены для пневматического транспортирования взрывоопасной угольной пыли в системах пылеприготовления котельных установок и подачи ее к горелкам котлов. Спиральные корпуса вентиляторов с индексом I рассчитаны на внутреннее давление 147 кПа (1,5 кгс/см2).

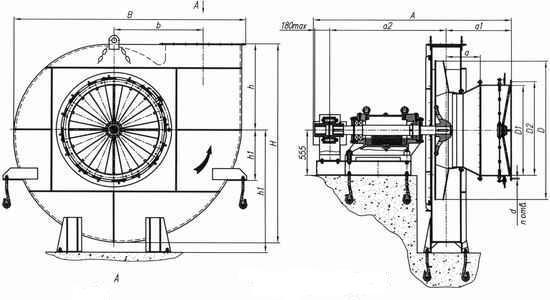

Схема вентилятора
|
Тип вентилятора |
Номинальные параметры |
Предельная запыленность потока г/нм3 |
Предельная температура перемещ. среды, 0С |
Масса (без эл. двиг.), кг |
|||||
|
Q, тыс. м3/ч |
Pv, Па |
Темпер перемещ. среды, 0С |
КПД, max, % |
n, об/мин |
|||||
|
Вентилятор ВМ-160/850-I |
190,0 |
8796(897) |
70 |
72,0 |
1000 |
80 |
200 |
7770 |
|
|
Вентилятор ВМ-180/1100-I |
180,0 |
14465(1475) |
70 |
72,0 |
1500 |
80 |
200 |
6890 |
|
|
Вентилятор ВВСМ-1-I |
14,0 |
5198(530) |
80 |
62,0 |
1500 |
500 |
200 |
1850 |
|
|
Вентилятор ВВСМ -2-I |
33,0 |
5021(512) |
80 |
62,0 |
1000 |
500 |
200 |
3950 |
|
|
Вентилятор ВВСМ-3-I |
60,0 |
4658(475) |
80 |
62,0 |
1000 |
500 |
200 |
4420 |
|
|
Вентилятор ВМ-18Дл |
110,0 |
10800(1100) |
70 |
80,0 |
1500 |
80 |
200 |
4790 |
|
|
Вентилятор ВМ-20Дл |
150,0 |
13500(1375) |
70 |
80,0 |
1500 |
80 |
200 |
5310 |
|
