Крышные вытяжные вентиляторы TKV/TKH 560 A1, / 560 B1

Крышные вытяжные вентиляторы Ostberg оборудованы асинхронным двигателем с внешним ротором, рабочим колесом с загнутыми назад лопатками и уплотнёнными подшипниками, что увеличивает срок их службы. Вентиляторы имеют откидывающуюся верхнюю часть (крышка с двигателем и рабочим колесом). Корпус вентиляторов  изготавливаются из гальванизированной стали. Вентиляторы ТКS и ТКС оснащены горизонтальным выбросом воздуха, TKV - с вертикальным,TKH - горизонтальным.

Установка
Крышные вентиляторы должны устанавливаться только вертикально.

Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.

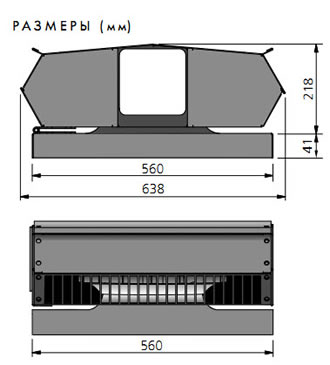

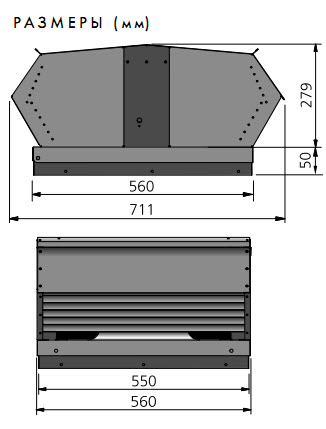

габаритные размеры крышных вытяжных вентиляторов TKV/TKH 560 A1, / 560 B1

TKV/TKH 560 A1	TKV/TKH 560 B1

Технические характеристики крышных вытяжных вентиляторов TKV/TKH 560 A1, / 560 B1:

Тип вентилятора	TKV/TKH 560 A1	TKV/TKH 560 B1
Напряжение, ВГц	230/50	230/50
Ток, А	0.57	1.45
Потр. мощность, Вт	128	308
Частота вращения, об/мин.	1280	1260
Вес, кг	15	24
Схема эл. подкл.	4040001	4040005
Конднсатор, мкФ	5	6
Класс	F	F
Защита двигателя	IP 44	IP 44

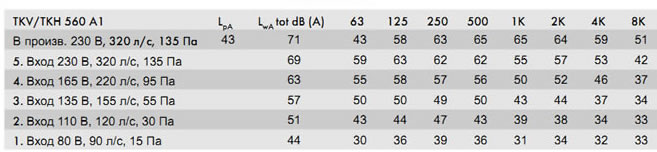

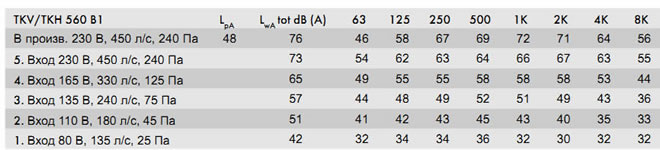

Шумовые характеристики крышных вытяжных вентиляторов TKV/TKH 560 A1, / 560 B1:

LwAtot — общий уровень шума (дБ);
LwA — уровень шума в октавном диапазоне (дБ);
LpA — уровень звукового давления (дБ)от вентилятора,работающего при максимальной нагрузке в помещении эквивалентной зоной поглощения 10 м² на расстоянии 1,4 м, что соответствует помещению объёмом 40 м³ с нормальным звукопоглощением.
Для перерасчёта величины LpA для условий эквивалентной зоны поглощения в 20 м² и расстояния 3 м необходимо из табличного значения уровня звукового давления в окружающую среду LpA вычесть 17 дБ.

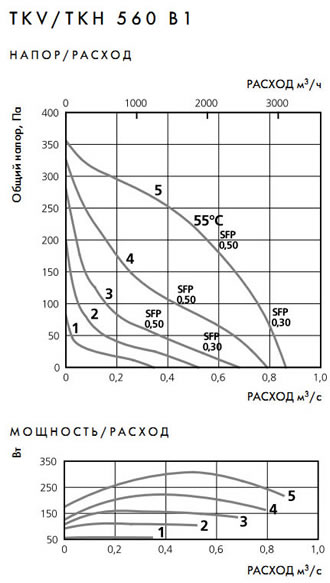

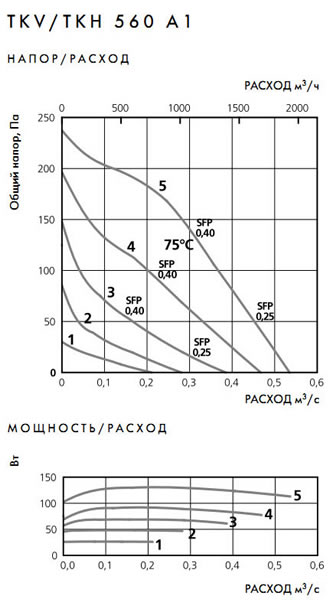

Аэродинамические характеристики канальных вентиляторов серии TKV/TKH 560 A1, / 560 B1:
