Консольный насос ВКС 4/28Б

Вихревой насос ВКС 4/28Б – консольный одноступенчатый горизонтальный вихревой насосный агрегат. Преимуществом вихревого насоса ВКС 4/28Б является способность самовсасывания. Таким образом, отпадает необходимость устанавливать приемный клапан, что существенно упрощает схему и уменьшает потери на всасывающем трубопроводе. что в свою очередь повышает надежность насосного агрегата и упращаетконструкцию. Насос работает при малой подаче обеспечивая достаточно большой напор; может работать со смесями жидкости и газа.

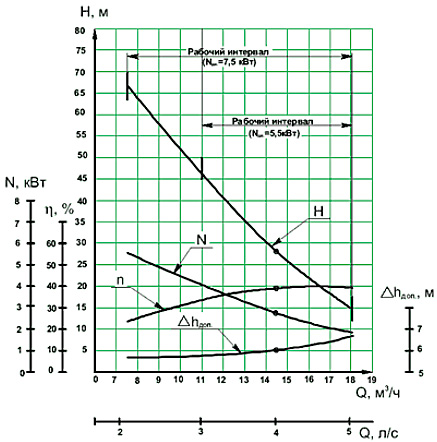

Область применения насоса ВКС 4/28Б

Вихревой насос ВКС 4/28Б предназначeн для перекачивания технической воды, нейтральной жидкости, токсичных, химически агрессивных реагентов (кислот, щелочей), горючих, легковоспломеняющихся и взрывоопасных жидкостей, керосина, бензина, спирта, эфира и других жидкостей температурой 273К-358К (0°С-85°С), вязкостью до 36cСт, без абразивных веществ. Примененяется насос ВКС 4/28Б в системах перекачки сжиженного газа, на предприятиях нефтяной, химической, судостроительной промышленности, во взрывоопасных и пожароопасных производствах.

Конструктивные особенности вихревого насоса ВКС 4/28Б

Привод насоса ВКС осуществляется через соединительную муфту. Направление вращения ротора по часовой стрелке, если смотреть со стороны электродвигателя. Допускается противоположное вращение ротора, при этом у насосов меняется назначение патрубков, и тогда к входному патрубку следует присоединить отводящий, а к выходному патрубку - подводящий трубопроводы. Рабочая камера проточной части центробежного вихревого насоса выполнена в корпусе 2 и крышке корпуса 1 и представляет собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Всасывающая и направляющая часть канала разделены перемычкой (отсекателем).

Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом 3, которое представляет собой диск с радиально расположенными лопатками. Имеющиеся в диске отверстия позволяют разгрузить рабочее колесо от осевых сил. Рабочее колесо, закрепленное на валу шпонкой, имеет возможность свободного перемещения в осевом направлении. Вал насоса 9 вращается на двух шарикоподшипниковых опорах 10, размещенных в расточках кронштейна 7 опорной стойки. Подшипники закрыты крышками 6 и 8, в которых установлены масленки для подвода в подшипники консистентной смазки.

Для предотвращения протечек перекачиваемого продукта в окружающую среду в корпусе насоса расположен сальник с набивкой НГФ. В кронштейне предусмотрено отверстие для отвода утечек. Для обеспечения самовсасывания насосы ВКС снабжены колпаком напорным 13 (рисунок), устанавливаемым на выходном патрубке.

Пар температурой не более 433°К (160°С), давлением не более 0,49 МПа (5 кгс/см2) подается в любое из отверстий Б. С помощью трубы соединительной пар переводится из первой камеры, в любое из отверстий В второй камеры и затем отводится в теплообменник. Охлаждающая жидкость температурой не ниже 233°К (минус 40°С) подается в любое из отверстий В второй камеры, с помощью трубы соединительной переводится в первую камеру и затем отводится в теплообменник.

Средний ресурс одноступенчатого насоса ВКС до списания 25000 часов, в течение срока службы до списания 8 лет, в том числе срок хранения 2 года при хранении в условиях 6(ОЖ2) ГОСТ15150-69. Средняя наработка на отказ 5000 часов. Среднее время восстановления, 6 часов. Указанные ресурсы, сроки службы и хранения действительны при соблюдении потребителем требований руководства по эксплуатации.<8p>

Материал проточной части:
- корпус - чугун (обозначается А);
- рабочее колесо - сталь 20Х13.

Уплотнение вала:
- сальниковое (не обозначается - для не горючих, не взрывоопасных и не токсичных жидкостей); или
- двойное торцовое с подводом затворной жидкости (обозначается - 2Г - для горючих, токсичных и взрывоопасных жидкостей).

Условия эксплуатации насоса вихревый ВКС 4/28Б

Насос вихревой ВКС 4/28Б предназначен для перекачивания чистой воды, горючих, токсичных, нейтральных, легковоспламеняющихся и взрывоопасных, а также химически активных жидкостей с температурой от -15 до +85°С в различных установках. Допускается содержание в перекачиваемой среде твердых включений не более 0,01% по массе и размером не более 0,05 мм.
