Многоступенчатый центробежный ЦНСН 38-132

Насос многоступенчатый секционный центробежный

Многоступенчатый центробежный  ЦНСН 38-132; Предназначение: Для чистой воды; Подача: 38 м3/ч; Напор: 132 м; Мощность: 19,8 кВт.
Цена с НДС
Договорная

Условные обозначения

Пример условного обозначения насосного агрегата: ЦНСН 38-132
ЦНСН - центробежный насос секционный модифицированный;
38 - номинальная подача, м3/час;
132 - номинальный напор, м.

Описание многоступенчатого центробежного насоса ЦНСН 38-132

Секционный насос ЦНСН 38-132 – это многоступенчатый центробежный насос для чистой воды для систем водоснабжения.

Область применения центробежного насоса ЦНСН 38-132

Насос ЦНСН 38-132 - это многоступенчатый секционный центробежный насос предназначеный для перекачивания чистой воды в системах водоснабжения.

Конструктивные особенности центробежного насоса ЦНСН 38-132

Поток перекачиваемой жидкости в секционном насосе ЦНСН 38-132 перемещается последовательно несколькими рабочими колесами, установленными на одном валу, в одном корпусе. Корпус состоит из отдельных секций, число которых равно числу рабочих колес минус единица, так как одно колесо расположено в передней крышке. Такая конструкция корпуса насоса ЦНСН 38-132 позволяет уменьшить или увеличить напор, не изменяя подачи. Напор насоса будет равен сумме напоров, создаваемых каждым рабочим колесом отдельно.

Выпускаются в горизонтальном и вертикальном конструктивных исполнениях.

Условия эксплуатации насоса секционного ЦНСН 38-132

Многоступенчатый насос ЦНСН 38-132 предназначен для перекачивания воды, имеющей показатель водорода рН 7 - 8,5 с размером твердых частиц не более 0,1 мм, массовой долей механических примесей не более 0,1%, микротвердостью не более 1,47 ГПа (9800 кгс/см2).

Основные технические характеристики центробежного насоса ЦНСН 38-132

Основные технические характеристики

Параметр Величина
Модель: ЦНСН 38-132
Допускаемый кавитационный запас, м, не более **: 3,6
Мощность, кВт: 19,8
Частота вращения, об./мин: 2950
КПД насоса, %, не менее: 69
Масса, кг: 259
Назначение насоса: Для чистой воды
Напор, м: 132
Подача, м3/ч: 38
Водородный показатель перемещаемой жидкости (рН): 7-8,5
Различные механические примеси не более, %: 0,1

** Минимальный показатель напора для насосов данной группы составляет 50 метров, максимальная высота подъема жидкости составляет 250 метров. Обозначенный в таблице показатель допускаемого кавитационного запаса дан для насосов ЦНС 60-50...250, перекачивающих воду.

Габаритные и присоединительные размеры секционного центробежного насоса ЦНСН 38-132

Габаритные и присоединительные размеры

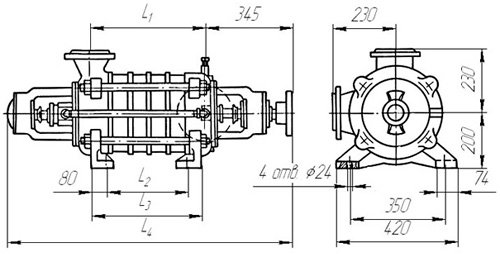

Габаритные размеры насоса ЦНСН 38-132

Всасывающий и нагнетательный патрубки
Габаритные размеры насоса ЦНСН 38-132

Модель Габаритные и присоединительные размеры, мм
Насос ЦНСН 38-132 L1 L2 L3 L4
479 369 479 1123
