Консольный насос К 65-50-160 К 20/30
Насос консольный центробежный
Условные обозначения
Пример условного обозначения насосного агрегата:
К80-50-200 а/4-5 УХЛ4
К - тип насоса - консольный насос, центробежный
80 - диаметр всасывающего патрубка, мм,
50 - диаметр напорного патрубка, мм,
200 - номинальный диаметр рабочего колеса, мм,
а - первая обточка рабочего колеса,
4 - частота вращения 1500 об/мин.,
5 - с торцовым уплотнением,
УХЛ4 - климатическое исполнение и категория размещения.
Описание консольного насоса К 65-50-160 К 20/30
Консольный насос К 65-50-160 К 20/30 – центробежный консольный одноступенчатый насос с горизонтальным осевым подводом жидкости к рабочему колесу и опорой на корпусе. Насос К 65-50-160 К 20/30 используется для перекачивания в стационарных условиях чистой (не морской) или слегка мутной воды (рН=6…9).
Область применения насоса К 65-50-160 К 20/30
Консольный насос К 65-50-160 для чистой воды применяется в водопроводах, теплопроводах, насосных станциях городского (в системах водного коммунального хозяйства), промышленного и сельского водоснабжения (для орошения, ирригации и осушения) и т.д.
Насос К 65-50-160 не преднаначен для использования во взрывоопасных и пожароопасных помещениях.
Конструктивные особенности центробежного насоса К 65-50-160 К 20/30
Насос консольный К комплектуется электродвигателем устанавливаемым на единую платформу либо соединяемых фланцем.
Производится в двух исполнениях:
- для воды до 120°С (с торцовым уплотнением).
- для воды до 80°С (с сальниковым уплотнением).
Допускаемое давление на входе в насос – 6 кГс/см2 (могут быть использованы как повысительные). Проточная часть изготовлена из серого чугуна.
Консольные центробежные насосы К для горячей и холодной воды изготавливаются с несколькими вариантами обточки рабочего колеса (а, б, в, г). Направление вращения – по часовой стрелке, если смотреть со стороны электропривода. В конструкции насосов предусмотрены отверстия для отвода протечек воды через торцовое (сальниковое) уплотнение.
Условия эксплуатации насоса консольного К 65-50-160 К 20/30
Настоящий насос предназначен для работы в стационарных условиях по перекачиванию чистой воды (кроме морской ) с pH 6…9, температурой от 0°С до плюс 85°С и других жидкостей сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.
Основные технические характеристики консольного насоса К 65-50-160 К 20/30
Параметр | Величина |
---|---|
Модель: | К 65-50-160 К 20/30 |
Мощность, кВт: | 5,5 |
Частота вращения, об./мин: | 3000 |
Масса, кг: | 115 |
Габариты насоса, мм: | 865х340х375 |
Предназначение насоса: | Для чистой воды |
Напор, м: | 32 |
Подача, м3/ч: | 25 |
Водородный показатель перемещаемой жидкости (рН): | 6-9 |
Различные механические примеси не более, %: | 0,10 |
Гидравлические характеристики консольного насоса К 65-50-160 К 20/30

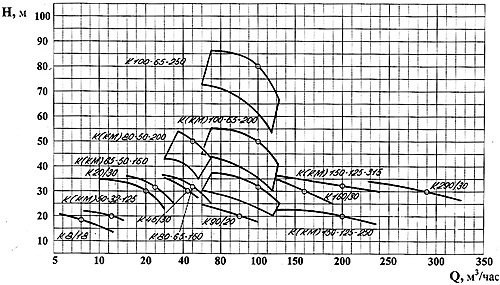

Сводные поля расхода Q и напора H агрегатов типа К

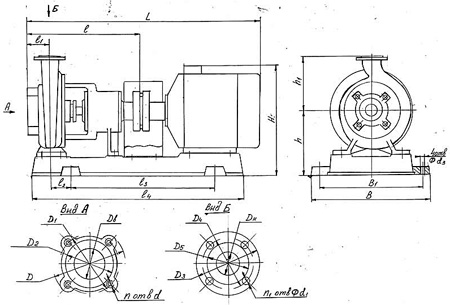

Габаритные и присоединительные размеры консольного насоса К 65-50-160 К 20/30
Модель | Габаритные и присоединительные размеры, мм | ||||||||||||
К 65-50-160 К 20/30 | Марка эл.двигателя |
L | l | l1 | l2 | l3 | l4 | B | B1 | H | h | h1 | d3 |
4АМА100L2 | 860 | 465 | 80 | 65 | 480 | 750 | 340 | 280 | 350 | 187 | 168 | 18 |
Модель | Габаритные и присоединительные размеры, мм (продолжение таблицы) |
|||||||||||||
К 65-50-160 К 20/30 | Всасывающий патрубок | Напорный патрубок | Масса насоса, кг |
Масса агрегата, кг |
||||||||||
Dв | D | D1 | D2 | d | n | DH | D3 | D4 | D5 | d1 | n1 | |||
65 | 180 | 145 | 122 | М16 | 4 | 50 | 160 | 125 | 102 | 18 | 4 | 48 | 110 |
