Консольный насос К 150-125-315 К 160/30

Насос консольный центробежный

Насос консольный центробежный К 150-125-315 К 160/30; Предназначение: Для чистой воды; Подача: 160 м3/ч; Напор: 30 м; Мощность: 37 кВт.
Цена агрегата с НДС: Договорная

Условные обозначения

Пример условного обозначения насосного агрегата: К80-50-200 а/4-5 УХЛ4
К - тип насоса - консольный насос, центробежный
80 - диаметр всасывающего патрубка, мм,
50 - диаметр напорного патрубка, мм,
200 - номинальный диаметр рабочего колеса, мм,
а - первая обточка рабочего колеса,
4 - частота вращения 1500 об/мин.,
5 - с торцовым уплотнением,
УХЛ4 - климатическое исполнение и категория размещения.

Описание консольного насоса К 150-125-315 К 160/30

Консольный насос К 150-125-315 К 160/30 – центробежный консольный одноступенчатый насос с горизонтальным осевым подводом жидкости к рабочему колесу и опорой на корпусе. Насос К 150-125-315 К 160/30 используется для перекачивания в стационарных условиях чистой (не морской) или слегка мутной воды (рН=6…9).

Область применения насоса К 150-125-315 К 160/30

Консольный насос К 150-125-315 К 160/30 для чистой воды применяется в водопроводах, теплопроводах, насосных станциях городского (в системах водного коммунального хозяйства), промышленного и сельского водоснабжения (для орошения, ирригации и осушения) и т.д.

Насос К 150-125-315 К 160/30 не преднаначен для использования во взрывоопасных и пожароопасных помещениях.

Конструктивные особенности центробежного насоса К 150-125-315 К 160/30

Насос консольный К комплектуется электродвигателем устанавливаемым на единую платформу либо соединяемых фланцем.
Производится в двух исполнениях:
- для воды до 120°С (с торцовым уплотнением).
- для воды до 80°С (с сальниковым уплотнением).

Допускаемое давление на входе в насос – 6 кГс/см2 (могут быть использованы как повысительные). Проточная часть изготовлена из серого чугуна.

Консольные центробежные насосы К для горячей и холодной воды изготавливаются с несколькими вариантами обточки рабочего колеса (а, б, в, г). Направление вращения – по часовой стрелке, если смотреть со стороны электропривода. В конструкции насосов предусмотрены отверстия для отвода протечек воды через торцовое (сальниковое)  уплотнение.

Условия эксплуатации насоса консольного К 150-125-315 К 160/30

Настоящий насос предназначен для работы в стационарных условиях по перекачиванию чистой воды (кроме морской ) с pH 6…9, температурой от 0°С до плюс 85°С и других жидкостей сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.

Основные технические характеристики консольного насоса К 150-125-315 К 160/30

Параметр Величина
Модель: К150-125-315 (К160/30)
Мощность, кВт: 37
Частота вращения, об./мин: 3000
Масса, кг: 427
Габариты насоса, мм: 1380х525х705
Предназначение насоса: Для чистой воды
Напор, м: 30
Подача, м3/ч: 160
Водородный показатель перемещаемой жидкости (рН): 6-9
Различные механические примеси не более, %: 0,10

Гидравлические характеристики консольного насоса К 150-125-315 К 160/30

Сводные поля расхода Q и напора H агрегатов типа К

Сводные поля расхода Q и напора H агрегатов типа К

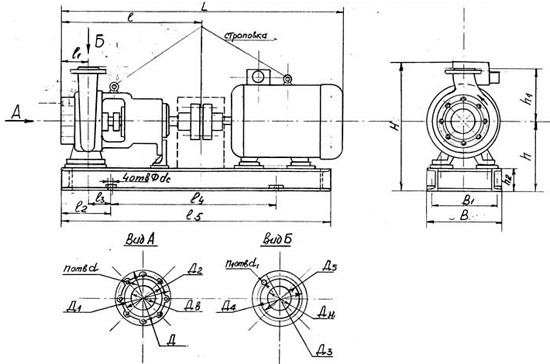

Габаритные и присоединительные размеры консольного насоса К 150-125-315 К 160/30

Габаритные и присоединительные размеры консольного насоса К 150-125-315 К 160/30

Модель Габаритные и присоединительные размеры, мм
%PROD_NAME% Марка
эл.двигателя
L l l1 l2 l3 l4 L5 B B1 H h h1 h2 dc
АИР180М4 1375 670 140 240 125 760 1160 500 400 680 390 355 110 22

Модель Габаритные и присоединительные размеры, мм (продолжение таблицы)
%PROD_NAME% Всасывающий патрубок Напорный патрубок Масса
насоса,
кг
Масса
агрегата,
кг
D D1 D2 d n DH D3 D4 D5 d1 n1
150 280 240 212 М20 8 125 245 210 184 18 8 181 440
