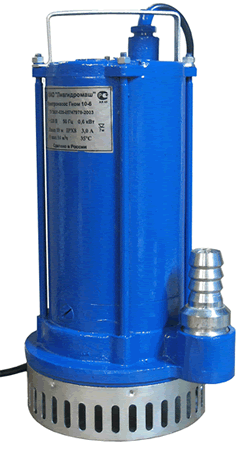

Погружной для сточных вод насос ГНОМ

Погружной для сточных вод насос ГНОМ

   Насос ГНОМ – это переносная  погружная  дренажная система с электродвигателем. Оборудование используют  для откачки воды и канализационных отходов плотностью не выше 1100 кг/м3 из котлованов, траншей, колодцев, ям. Электронасос  ГНОМ может работать в среде, содержащей не более 10% твердых взвешенных частиц диаметром до 5 мм. Допускается откачка жидкости с температурой  выше 35 градусов по Цельсию. В маркировке  насоса это отражается , например; ГНОМ 40-25Тр (температурная защита до 65 градусов по Цельсию) или ГНОМ53-10Т (так называемая «рубашка  охлаждения» (двойная стенка насоса) обеспечивает охлаждение насоса). Погружной насос ГНОМ – это моноблочная  центробежная  модель  с разделительной камерой и  торцовым уплотнением вала. В стандартной комплектации шланг не входит в комплект поставки.

Применение насосов  ГНОМ:

 - Откачивание гравийных  и грунтовых вод из котловин и траншей, осушения болотистых местностей и подвалов;
- Строительные объекты бытового или промышленного назначения;
- Полив земельных участков;
 - Обслуживание гидросооружений, линий метро, шахт;
 - Опасные производства (насосы специальных моделей).

   Насос ГНОМ – оборудование, которое возможно использовать как по отдельности, так и в комплексе с другими насосами при последовательном подключении. При монтаже обязательно нужно обращать внимание на отсасываемую жидкость – она должна охлаждать прибор, если этого не происходит - использовать его нельзя, т.к. может перегреться  электродвигатель. Кроме того, во время эксплуатации необходимо контролировать, чтобы размер подпора был не менее расстояния от кромки сетки до середины входных кромок колеса.

Погружной для сточных вод насос ГНОМ
Модель Насоса	Мощность, кВт	Подача, м3/ч	Напор, м	Dy нагнет, мм	Масса, кг	Цена с НДС
Насос МиниГном 220	0,6	7	7	25	10	*
Насос ГНОМ 10-10	0,75	10	10	25	13	*
Насос ГНОМ 10-10 Тр (t° защита)	0,75	10	10	25	13	*
Насос ГНОМ 10-10 Т с рубашкой охлаждения	0,75	10	10	25	13	*
Насос ГНОМ 10-10 (220)	0.75	16	16	25	13	*
Насос ГНОМ 16-16	1,5	16	16	37	25	*
Насос ГНОМ 16-16 Тр (t° защита)	1,5	16	16	37	25	*
Насос ГНОМ 16-16 (220v)	2,2	16	16	51	32	*
Насос ГНОМ 16-16 (220v) с п.выкл.	1,5	25	20	-	15	*
Насос ГНОМ 25-20	2,2	25	20	60	45	*
Насос ГНОМ 25-20 Тр (t° защита)	3,2	25	20	77	40	*
Насос ГНОМ 25-20 Т с р.охлаж.	2,2	40	25	37	32	*
Насос ГНОМ 40-25	4,0	40	25	60	82	*
Насос ГНОМ 40-25 Т с р.охлаж.	4,0	40	25	77	48	*
Насос ГНОМ 53-10	4	53	10	60	82	*
Насос ГНОМ 53-10 Тр (t° защита)	3,2	53	10	102	42	*
Насос ГНОМ 53-10 Т с р.охлаж.	4,0	53	10	60	82	*
Насос ГНОМ 50-25	7,5	50	25	100	90	*
Насос ГНОМ 50-50	12	50	50	100	115	*
Насос ГНОМ 100-25	11	100	25	100	100	*
Насос ГНОМ 100-30	14	100	30	100	200	*
Насос ГНОМ 150-30	-	150	30	20,5	200	*
Насос ГНОМ 140-10	-	140	10	10	200	*
Насос ГНОМ 200-25	22	200	25	100	127	*
Насос ГНОМ 250-17	21	250	17	100	127	*
Насос ГНОМ 270-20	26	270	20	165	450	*
Насос ГНОМ 300-30	36	300	30	165	450	*
Насос ГНОМ 350-25	26	350	25	165	450	*
Насос ГНОМ 400-20	40	400	20	165	450	*
Насос ГНОМ 600-10	38	600	10	165	450	*

* Цены уточняйте у менеджеров

   Рекомендуется подключать насос ГНОМ через защитную автоматику. Для автоматического контроля выключения насоса, существуют насосы ГНОМ с поплавковым выключателем. Он выключает насос, когда уровень воды достигает критической точки, и тем самым защищает насос от работы без воды, то есть от сгорания.

   При необходимости насос ГНОМ может использоваться  для перекачки чистой нефти. Насос дренажный для грязной воды или погружной используется также на взрывоопасных и пожароопасных производствах, когда требуется  перекачка жидкостей. Такие насосы используются во взрывозащищенном исполнении (например; ГНОМ16*16ЕХ или ГНОМ16*16В2Т3)

 ГНОМ – насосный агрегат, изготовленный из прочного сплава алюминия или стали, чугуна  и специальной износостойкой резины.

Обозначение насоса

   Насос  имеет обозначение, по которому можно определить его основные параметры - ГНОМ П-Н И, где:
ГНОМ – грязевый насос одноступенчатый моноблочный;
П – подача (производительность) м3/ч;
Н - напор, м;
И – исполнение.

Насос ГНОМ выпускается в специальных исполнениях:
Е – однофазное исполнение;
У – температура до +35оС;
Т – температура до +60оС;
Г – температура до +95оС.
Преимущества:

- высокий КПД;
-легкосъемный для очистки фильтр;
высокая надежность и длительный срок службы;
-отличное качество используемых материалов;
-простота в обслуживании и эксплуатации.
- допускается  работа  во всем интервале напорной характеристики;
-износостойкое открытое рабочее колесо обеспечивает стабильные параметры.

Конструкция:

   Насос ГНОМ выпускается моноблочного типа. Приводом служит асинхронный электродвигатель. Насосная часть отделяется от электродвигателя системой уплотнения с масляной камерой.

Монтаж:

   Рабочее положение насоса ГНОМ вертикальное, при этом агрегат  должен, полностью находится в воде для охлаждения электродвигателя. Погружение аппарата в воду необходимо производить при помощи троса для исключения растягивающих усилий на сетевой кабель. Установка насоса на объекте может производится как стационарно, с жестким трубопроводом, так и мобильно с гибким трубопроводом.

Условные обозначения дренажного погружного электронасоса ГНОМ:

Электронасос Гном   10- 10  Тр,  380 В    ТУ 3631- 025 -05747979-2003,где
 Г – грязевой;
Н – насос;
О – одноступенчатый;
М - моноблочный;
10 –  номинальная подача, м3/ч;
10 – номинальный  напор, м;
4 – без обозначения – для воды температурой до 35 0С,
Тр –для воды температурой до 60°С, если Тр отсутствует - то для воды температурой до 35°С;
380В - номинальное напряжение, В.
