Технические характеристики насоса 1Д630-90б

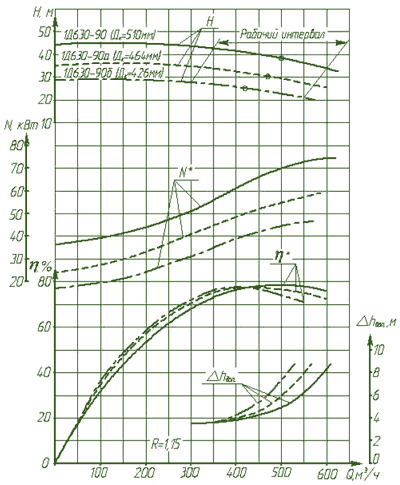

Графическая характеристика насоса 1Д630-90б

Характеристика насоса (агрегата) 1Д630-90б
Частота вращения 16,3 с -1 (980 об/мин)
Жидкость - вода плотностью 1000 кг/м3
* - данные для насоса

Графическая характеристика насоса Д320-50

Габаритный чертеж насоса 1Д630-90б

L	L1	l	l1	l2	l3	l4	l5	B	B1	H	H1	H2	H3	h	A1	A2
1145	645	590	350	590	390	360	160	1000	500	845	440	330	270	64	530	530

A3	D	D1	D2	D3	D4	D5	D6	D7	d	d1	d2	d3	n	n1	b	Ру, МПа вх/вых	Масса,кг
300	370	335	312	250	335	295	268	200	18	22	28	60	12	12	18	6/10	524

Габаритный чертеж насоса Д160-112

Габаритный чертеж агрегата 1Д630-90б

L	L1	l	l1	l2	l3	B	B1	A	H	h	n	Двигатель	Мощность. кВт	Масса. кг	Масса агрегата. кг
2120	1695	310	-	570	1140	1000	600	540	1070	665	6	5АМ250-М6 У3. Т	55	450	1200
2085	1695	310	-	570	1140	1000	600	540	1070	665	6	А250-М6 У3. Т2	55	455	1205

Технические характеристики насосов типа Д, 1Д, 2Д.

Марка насоса	Подача, м³/час	Напор, м	Частота вращения, об/мин	Потребляемая мощность, кВт	Допускаемый кавитационный запас, м
Д160-112a	160	112.00	2900	89.00	4.80
Д160-112a	150	100.00	2900	72.00	4.80
Д160-112aб	135	80.00	2900	52.00	4.80
Д160-112a	80	28.00	1450	12.00	4.50
Д160-112a	70	25.00	1450	10.00	4.50
Д200-36	200	36.00	1450	37.00	4.30
Д200-36а	190	29.00	1450	30.00	5.30
Д200-36б	180	25.00	1450	22.00	6.00
1Д315-50	320	50.00	1450	72.00	4.50
1Д315-50	300	39.00	1450	47.00	4.60
1Д315-50б	300	30.00	1450	36.00	4.80
1Д315-50	200	90.00	2900	82.00	5.50
1Д315-50а	180	74.00	2900	72.00	5.80
1Д315-50б	160	62.00	2900	42.00	5.90
1Д315-50	100	22.00	1450	12.50	5.30
1Д315-50	250	125.00	2900	152.00	6.00
1Д315-50а	240	101.00	2900	110.00	6.40
1Д315-50	125	30.00	1450	27.00	5.50
1Д315-50	315	50.00	2900	68.00	6.50
1Д315-50а	300	42.00	2900	50.00	6.70
1Д315-50б	220	36.00	2900	39.00	6.80
1Д315-71	315	71.00	2900	98.00	6.50
1Д315-71а	300	60.00	2900	80.00	7.00
1Д500-63	500	63.00	1450	142.00	4.50
1Д500-63а	450	53.00	1450	97.00	4.80
1Д500-63б	400	44.00	1450	78.00	5.00
1Д630-90	630	90.00	1450	230.00	5.50
1Д630-90а	550	74.00	1450	185.00	5.80
1Д630-90б	500	60.00	1450	144.00	5.90
1Д630-90	500	38.00	980	81.00	5.00
1Д630-90а	470	60.00	980	50.00	5.20
1Д630-90б	420	25.00	980	50.00	5.20
1Д630-125	630	125.00	1450	365.00	5.50
1Д630-125а	550	101.00	1450	282.00	5.60
1Д630-125б	500	82.00	1450	222.00	5.70
1Д800-56	800	56.00	1450	166.00	5.00
1Д800-56а	740	48.00	1450	130.00	5.10
1Д800-56б	700	40.00	1450	106.00	5.20
1Д1250-63	1250	63.00	1450	290.00	6.00
1Д1250-63а	1100	52.50	1450	220.00	6.10
1Д1250-63б	1050	44.00	1450	175.00	6.20
1Д1250-63	800	28.00	980	90.00	5.50
1Д1250-63а	740	24.00	980	70.00	5.60
1Д1250-63б	710	20.00	980	53.00	5.70
1Д1250-125	1250	125.00	1450	625.00	5.50
1Д1250-125а	1150	102.00	1450	450.00	5.60
1Д1250-125б	1030	87.00	1450	360.00	5.70
1Д1600-90	1600	90.00	1450	520.00	7.00
1Д1600-90а	1450	75.00	1450	380.00	7.10
1Д1600-90б	1300	63.00	1450	290.00	7.20
2Д630-90	630	90.00	2950	250.00	5.50
2Д630-90а	550	74.00	2950	180.00	5.50
2Д2000-21	2000	21.00	980	133.00	2.50
2Д2000-21а	1850	19.00	980	132.00	2.50
