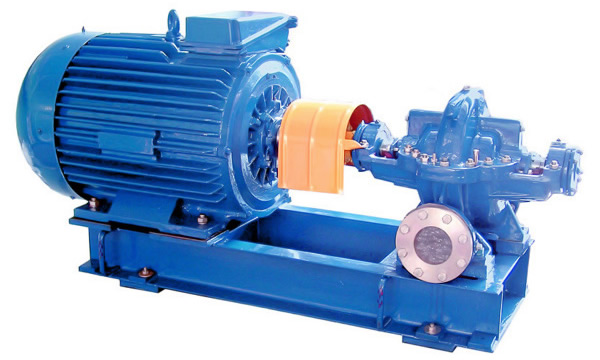

Насос горизонтальный двустороннего входа типа Д, 1Д, 2Д

Насос горизонтальный двустороннего входа типа Д, 1Д, 2Д

    Центробежный насос двустороннего входа типа Д и агрегат электронасосный на его основе, предназначен для перекачивания воды и других жидкостей, имеющих схожие с водой свойства по химической активности и вязкости до 36x10-6 м2/с (З6сСт), с содержанием твердых включений по массе не более 0,05%, температурой от 1 до 85оС, микротвердостью не более 6,5 ГПа (650 кгс/мм2) и размером твердых частиц не более 0,2 мм.
Насос  Д изготавливается в климатическом исполнении УХЛ, Т категории размещения 3.1, 2 по ГОСТ 15150-69.
    Насос Д, насос1Д, насос 2Д  применяются на насосных станциях промышленного, городского и сельского водоснабжения, в системах орошения, а также в иных отраслях промышленности.

Насос горизонтальный двустороннего входа типа Д, 1Д, 2Д
Модель Насоса	Мощность, кВт	Подача, м3/ч	Напор, м	Частота вращения, об/мин	Допускаемый кавитационный запас, м	Цена с НДС
Насос Д160-112	89	160	112	2900	4,80	*
Насос Д160-112а	72	150	100	2900	4,80	*
Насос Д160-112б	52	135	80	2900	4,80	*
Насос Д160-112	12	80	28	1450	4,50	*
Насос Д160-112а	10	70	25	1450	4,50	*
Насос Д200-36	37	200	36	1450	4,30	*
Насос Д200-36а	30	190	29	1450	5,30	*
Насос Д200-36б	22	180	25	1450	6,00	*
Насос Д320-50	72	320	50	1450	4,50	*
Насос Д320-50а	47	300	39	1450	4,60	*
Насос Д320-50б	36	300	30	1450	4,80	*
Насос 1Д200-90	82	200	90	2900	5,50	*
Насос 1Д200-90а	72	180	74	2900	5,80	*
Насос 1Д200-90б	42	160	62	2900	5,90	*
Насос 1Д250-125	152	250	125	2900	6,00	*
Насос 1Д250-125а	110	240	101	2900	6,40	*
Насос 1Д250-125	27	125	30	1450	5,50	*
Насос 1Д315-50	68	315	50	2900	6,50	*
Насос 1Д315-50а	50	300	42	2900	6,70	*
Насос 1Д315-50б	39	220	36	2900	6,80	*
Насос 1Д315-71	98	315	71	2900	6,50	*
Насос 1Д315-71а	80	300	60	2900	7,00	*
Насос 1Д500-63	142	500	63	1450	4,50	*
Насос 1Д500-63а	97	450	53	1450	4,80	*
Насос 1Д500-63б	78	400	44	1450	5,00	*
Насос 1Д630-90	230	630	90	1450	5,50	*
Насос 1Д630-90а	185	550	77	1450	5,80	*
Насос 1Д630-90б	144	500	60	1450	5,90	*
Насос 1Д630-90	81	500	38	980	5,00	*
Насос 1Д630-90а	50	470	60	980	5,20	*
Насос 1Д630-90б	50	420	25	980	5,20	*
Насос 1Д630-125	365	630	125	1450	5,50	*
Насос 1Д630-125а	282	550	101	1450	5,60	*
Насос 1Д630-125б	222	500	82	1450	5,70	*
Насос 1Д800-56	166	800	56	1450	5,00	*
Насос 1Д800-56а	130	740	48	1450	5,10	*
Насос 1Д800-56б	106	700	40	1450	5,20	*
Насос 1Д1250-63	290	1250	63	1450	6,00	*
Насос 1Д1250-63а	220	1100	52,50	1450	6,10	*
Насос 1Д1250-63б	175	1050	44	1450	6,20	*
Насос 1Д1250-63	90	800	28	980	5,50	*
Насос 1Д1250-63а	70	740	24	980	5,60	*
Насос 1Д1250-63б	53	710	20	980	5,70	*
Насос 1Д1250-125	625	1250	125	1450	5,50	*
Насос 1Д1250-125а	450	1150	102	1450	5,60	*
Насос 1Д1250-125б	360	1030	87	1450	5,70	*
Насос 1Д1600-90	520	1600	90	1450	7,00	*
Насос 1Д1600-90а	380	1450	75	1450	7,10	*
Насос 1Д1600-90б	290	1300	63	1450	7,20	*
Насос 2Д630-90	250	630	90	2950	5,50	*
Насос 2Д630-90а	180	550	74	2950	5,50	*
Насос 2Д2000-21	133	2000	21	980	2,50	*
Насос 2Д2000-21а	132	1850	19	980	2,50	*

* Цены уточняйте у менеджеров

    Насос типа Д не предназначается  для эксплуатации в пожаро- и взрывоопасных помещениях.
Насос Д подходит для перекачивания нефти и нефтепродуктов,  материал проточной части данного типа насоса обозначается буквой Б; воды с содержанием механических примесей до 1% - В; химически активных жидкостей - К; для других видов проточной части допускается содержание механических примесей в перекачиваемом растворе до 0,05%.
    Насосы этого типа могут применяться для диапазона напоров Н= 15 - 100 м, подач Q = 40 - 1800 л/с, мощность двигателя данных  насосов составляет N= 15 - 2000 кВт.
Насосы Д с большой мощностью  изготовляются по индивидуальным заказам.

Условное обозначение  насосного агрегата, на примере насоса Д 200-90

 Д - насос двустороннего входа;
200 - подача насоса в м3/час;
90 - напор в м. вод. ст.
 Насос с обточенным рабочим колесом обозначается Д 200-90а.

Особенности конструкции и назначение:

    Горизонтальные  центробежные  одноступенчатые насосы типа Д, 1Д и 2Д обладают спиральным отводом и  двусторонним полуспиральным подводом жидкости к рабочему колесу.
    На корпусе насоса есть  разъем в горизонтальной плоскости. Расположение напорного  и всасывающего патрубков в нижней части корпуса насоса позволяет производить ремонт без демонтажа двигателя  и отсоединения труб. Ротор насоса приводится в действие с помощью двигателя через упругую втулочно-пальцевую муфту. Опорами ротора являются радиально-упорные или радиальные подшипники. Рабочее колесо с двусторонним  входом, что предоставляет равновесие осевых сил. Протечки по валу надежно  предотвращают двойные сальниковые уплотнения.
    Насосы  Д предназначены для перекачивания чистой воды температурой до 85°С, применяются на насосных подстанциях первого и второго подъемов городского, промышленного  и сельского промышленного водоснабжения, а также для осушения  и орошения полей.
Материал основных деталей: крышки, корпуса  и рабочего колеса — чугун СЧ 18-36; вала — сталь 45.

Устройство и принцип работы насоса типа Д

    На общей фундаментной раме установлен непосредственно сам насос, соединенный упругой втулочно-пальцевой муфтой с двигателем. Электронасос Д, 1Д,  2Д является центробежным, горизонтальным одноступенчатым насосом с двусторонним полуспиральным подводом жидкости к рабочему колесу.
Для выпуска воздуха при заполнении насоса самотеком или для возможности присоединения вакуумного насоса в верхней части крышки корпуса предусмотрено отверстие М16х1,5. Утечку жидкости по валу предотвращает сальниковое уплотнение. Для насоса 1Д гидравлический затвор сальника выполнен посредством подвода жидкости к кольцу сальника в крышке насоса по каналу в крышке насоса
    Крышку корпуса и корпус от износа защищают уплотняющие кольца, и тем самым уменьшают протечки жидкости из напорной полости во всасывающую. В насосе горизонтального типа Д установлено рабочее колесо двустороннего входа, что гарантирует надежную работу насоса,
Насос Д, насос 1Д, насос 2Д подходит для перекачки воды и других жидкостей аналогичных по химической активности, вязкостью до 36сСт, температурой до 85°С. Допускается содержание твердых частиц размером до 0,2мм, по массе не более 0,05% и микротвердостью не более 6,5 гПа (650 кгс/мм2).

Условное обозначение  насосного агрегата 1Д, 2Д, на примере насоса 1Д 200-90аУ2

 1(2) - порядковый номер модернизации;
 Д - тип насоса (двухстороннего входа);
200 - подача, м3/ч;
 90 - напор, м;
 а (б) - индекс первой и второй обточек рабочего колеса;
 У2 - обозначение климатического исполнения и категории размещения;
