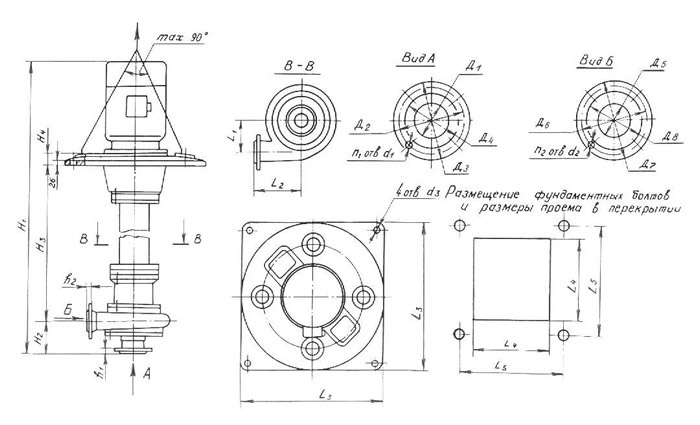

Габаритные и присоединительные размеры Насосы типа «СДВ»
Габаритные и присоединительные размеры агрегатов в миллиметрах
| Типоразмер Агрегата | Марка эл. двиг. | L1 | L2 | L3 | L4 | L5 | H1 | H2 | H3 | H4 | d3 | Масса , кг | |
| насоса | агрегата | ||||||||||||
| СДВ 80/18 | АД132М4 11 кВт |
165 |
250 |
780 |
560 |
700 |
2130 |
160 |
1450 |
70 |
23 |
265 |
360 |
| СДВ 160/45 | 4А200М4 37 кВт |
232 |
330 |
936 |
650 |
780 |
3120 |
185 |
2200 |
91 |
26 |
680 |
960 |
| Типоразмер агрегата | Всасывающий патрубок | Напорный патрубок | ||||||||||||
| D1 | D2 | D3 | D4 | n1 | d1 | h1 | D5 | D6 | D7 | D8 | n2 | d2 | h2 | |
| СДВ 80/18 | 100 |
170 |
205 |
148 |
4 |
18 |
19 |
80 |
150 |
185 |
128 |
4 |
18 |
20 |
| СДВ 160/45 | 125 |
210 |
245 |
184 |
8 |
18 |
26 |
80 |
160 |
195 |
133 |
4 |
18 |
22 |
