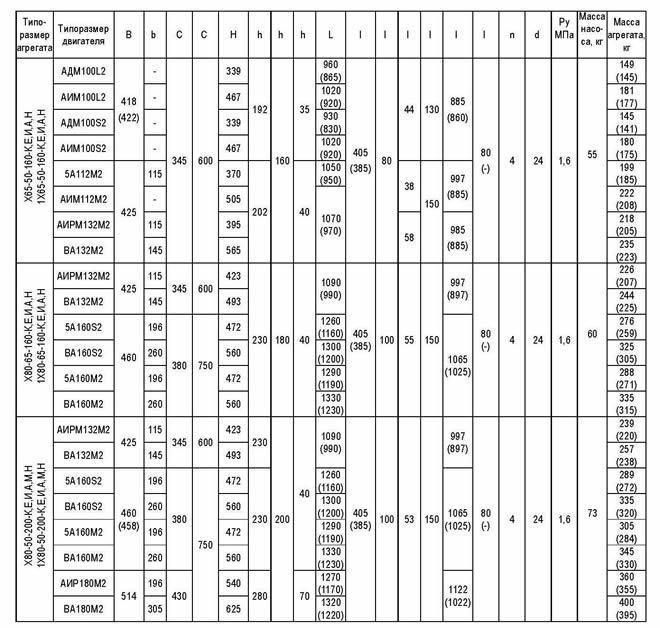

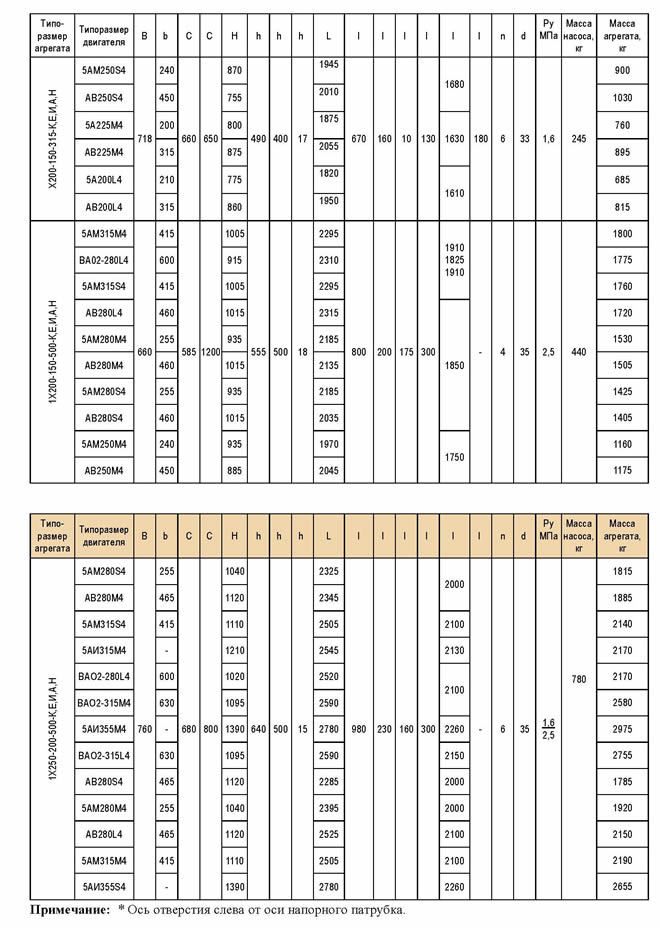

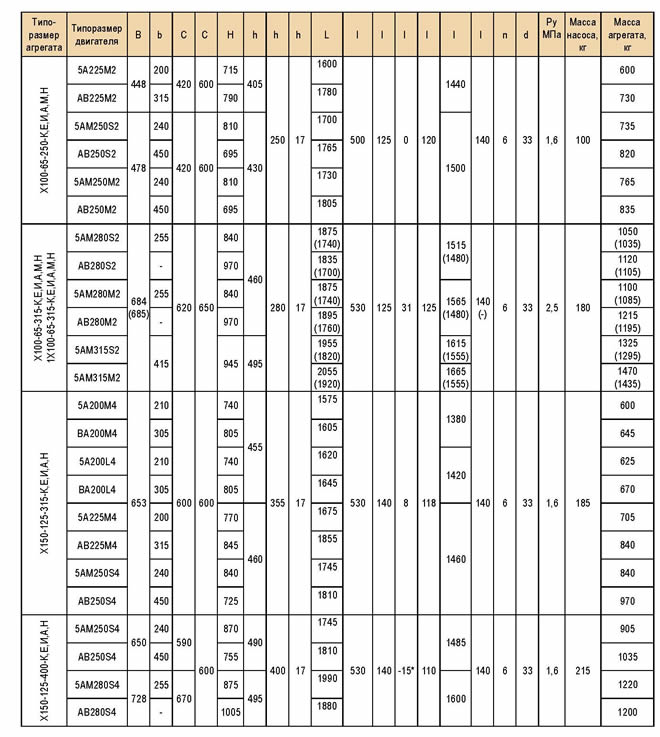

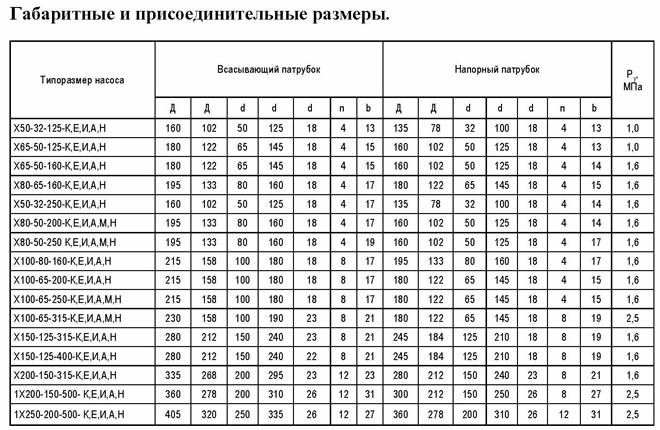

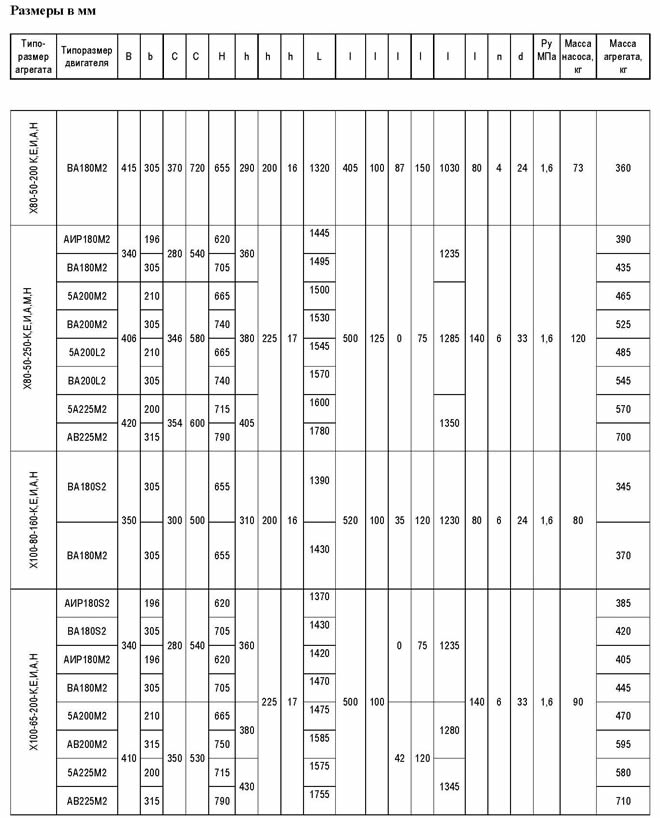

Габаритные и присоединительные размеры Насосов Х

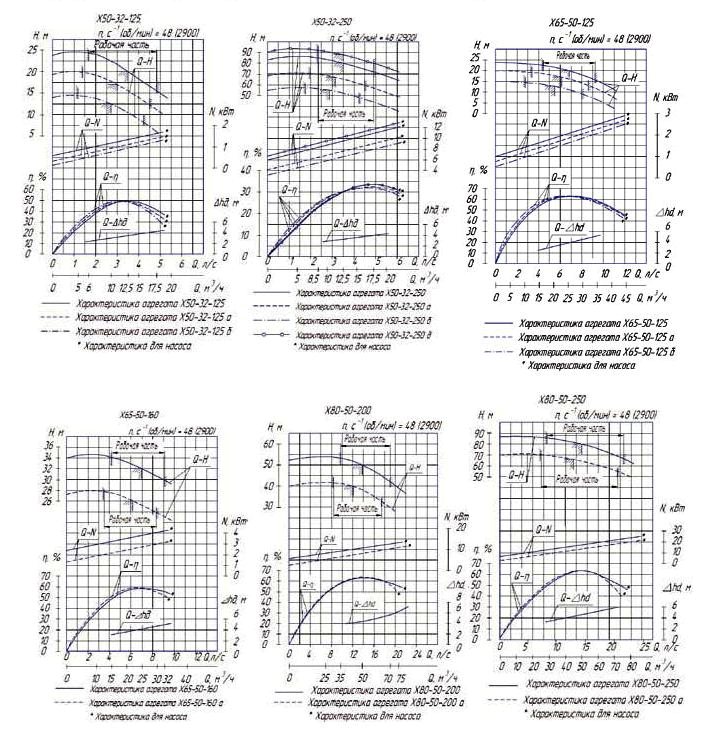

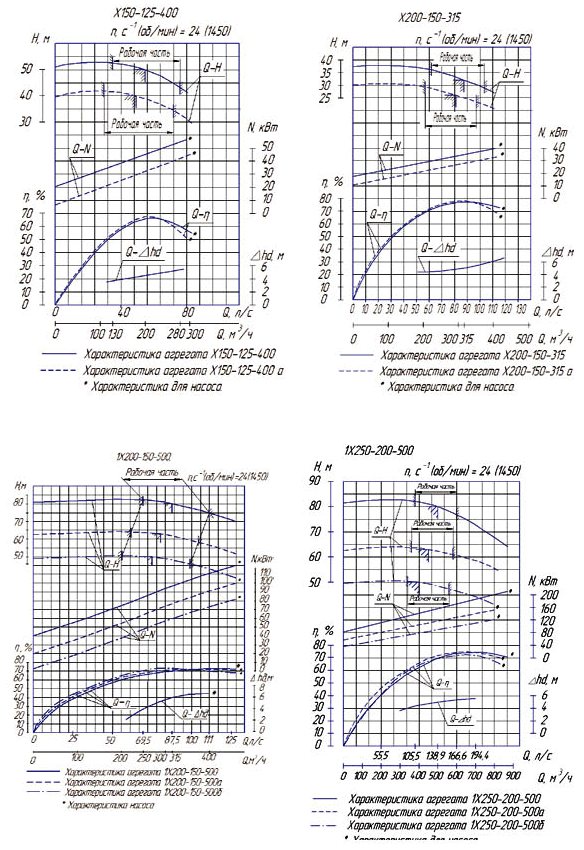

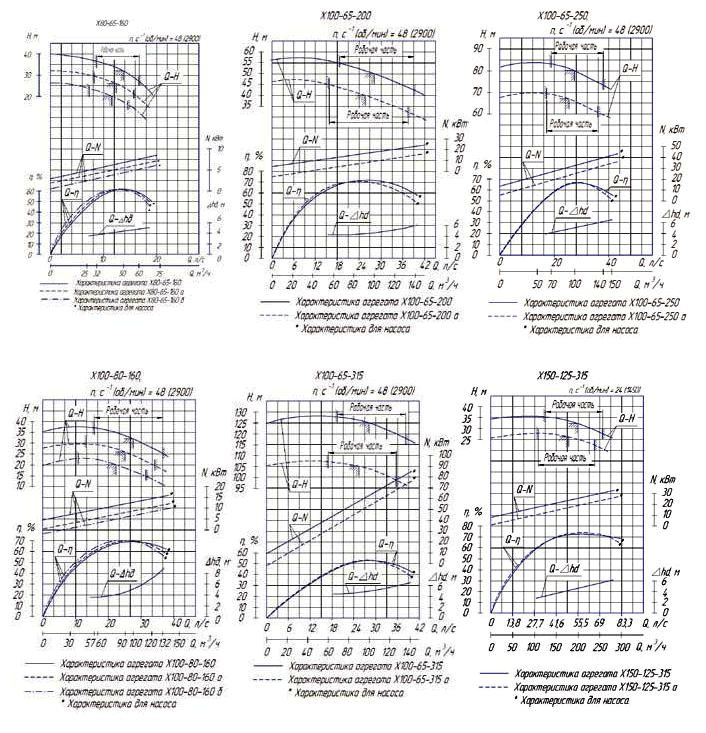

Графическая характеристика насоса х

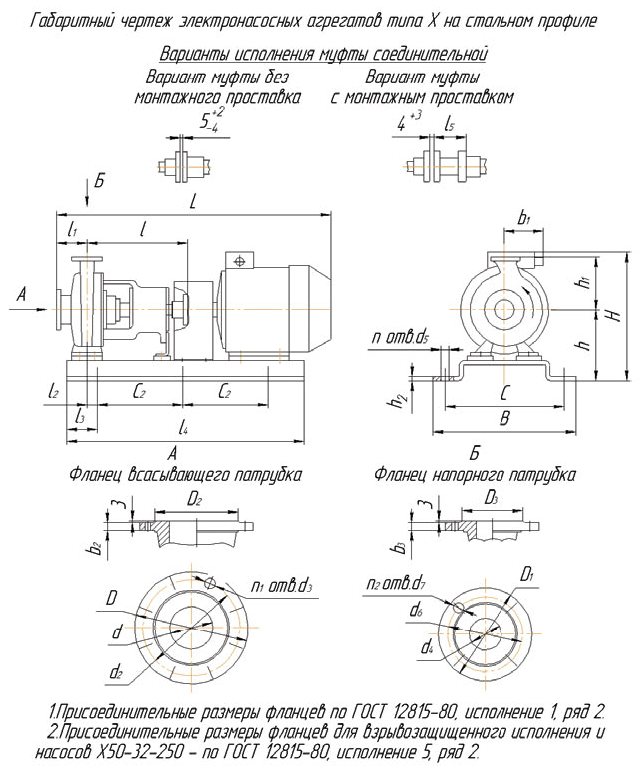

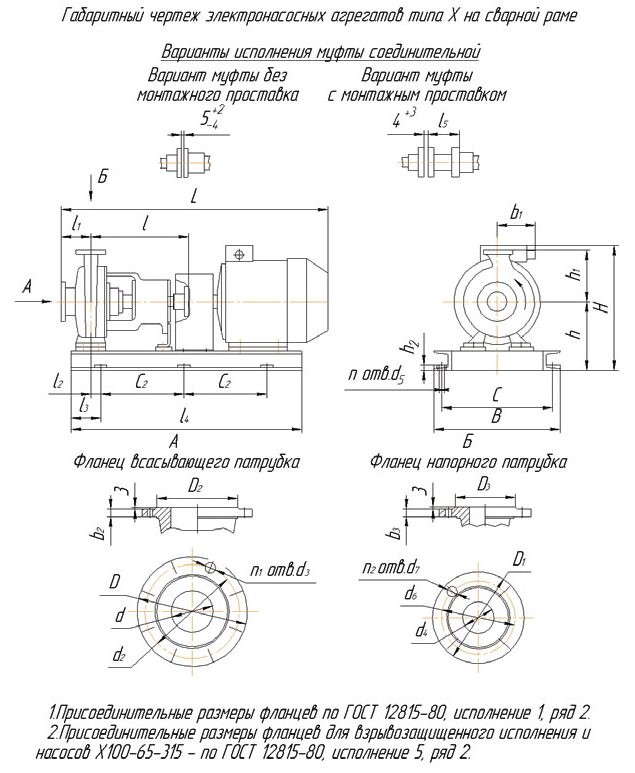

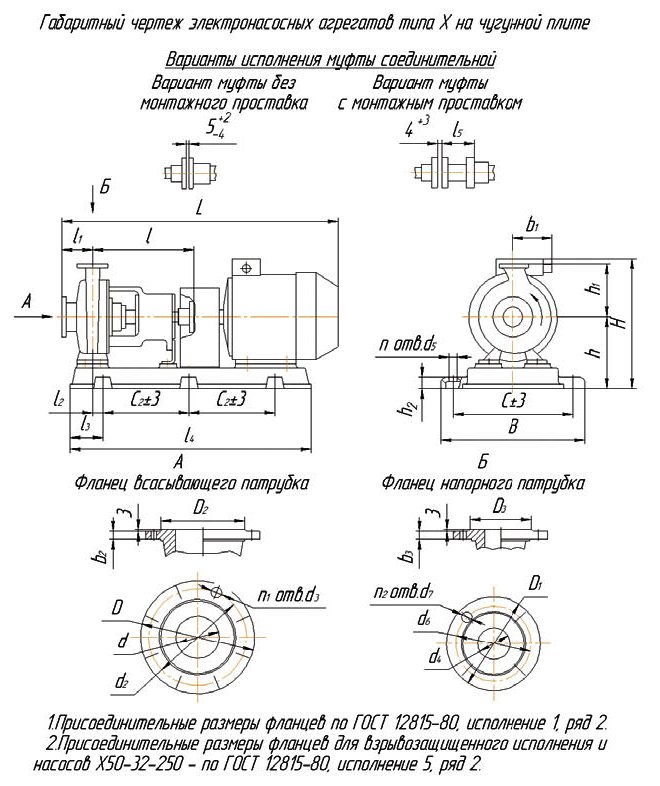

Габаритный чертеж насоса

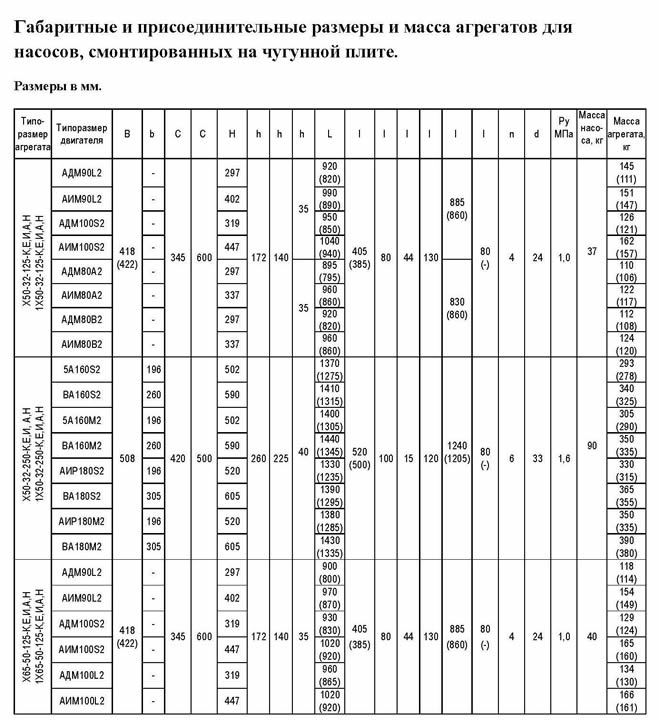

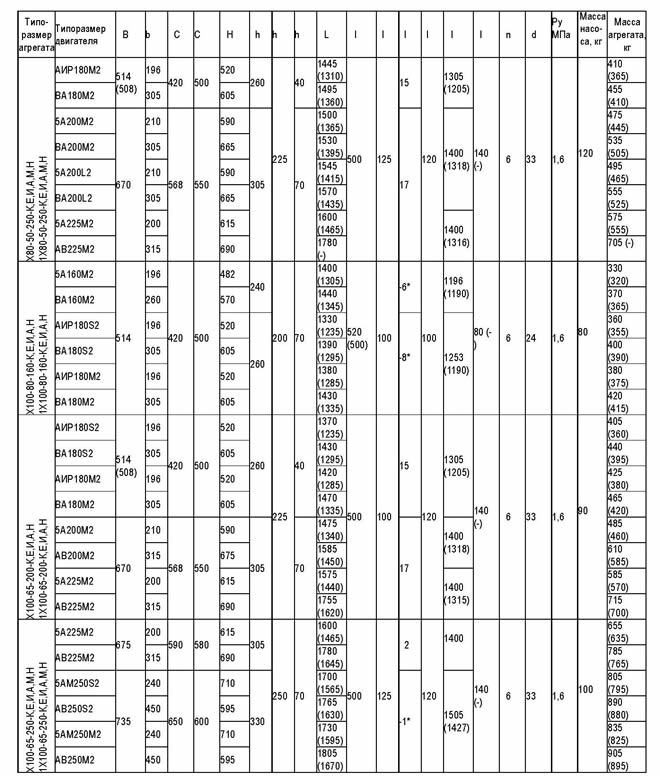

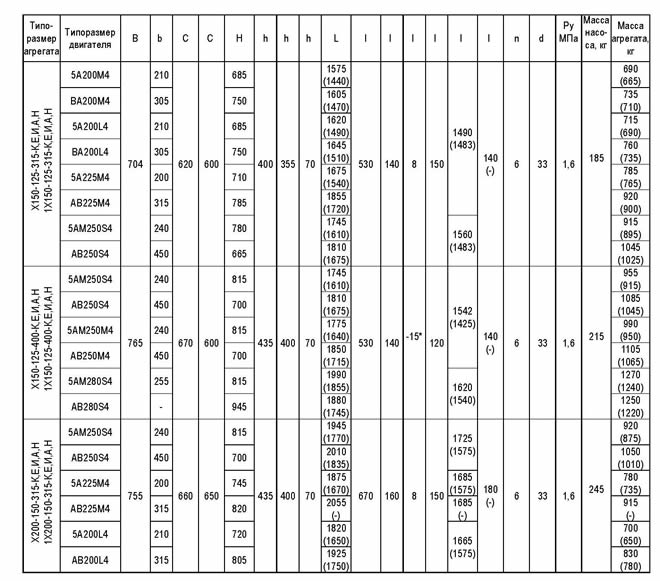

Габаритные и присоединительные размеры и масса агрегатов для насосов, смонтированных на чугунной плите.

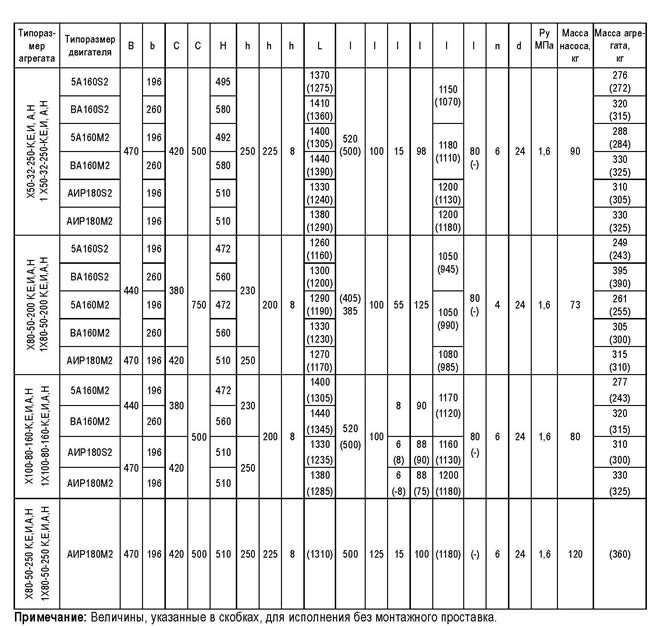

Габаритный чертеж насоса



Габаритный чертеж насоса
