Габаритные и присоединительные размеры агрегатов К-КМ

Агрегаты типов К и КМ предназначенные для работы в стационарных условиях по перекачиванию чистой воды (кроме морской ) с pH 6…9, температурой от О°С до плюс 85°С и других жидкостей сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.

Уплотнение вала насосов – одинарный сальник.
Материал деталей проточной части – серый чугун.

Сводные поля расхода Q и напора H агрегатов типа К, КМ

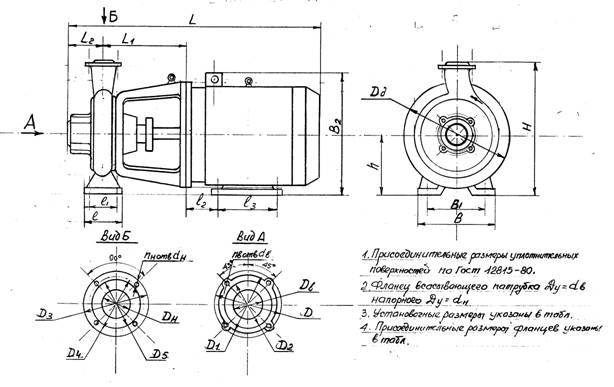

Габаритные и присоединительные размеры агрегатов типа КМ

Габаритные и присоединительные размеры агрегатов в миллиметрах

Типоразмер агрегата	Марка эл.двигателя	L	L₁	L₂	l	l₁	l₂	l₃	B	B₁	B₂	D_д	H	h	d₁	d₂
КМ50-32-125	АИР80В2Ж	500	145	80	100	70	50	100	160	125	205	200	252	112	14	10
КМ65-50-160	АИР100L2Ж	580	166	80	105	70	63	140	245	190	247	250	300	132	14	12
КМ80-65-160	АИР112М2Ж	635	176	100	105	70	70	140	265	212	310	300	312	132	14	12
КМ80-50-200	АИР160S2Ж	785	190	100	105	70	108	178	265	212	405	350	360	160	14	15
КМ100-80-160	АИР160S2Ж	790	193	100	125	95	108	178	280	212	405	350	370	160	14	15
КМ100-65-200	АИР180М2Ж	865	193	100	125	95	121	241	320	250	470	400	405	180	14	15
КМ150-125-250	АИР160М4Ж	870	195	140	160	120	108	210	400	315	405	350	605	250	18	15

Продолжение таблицы

Типоразмер агрегата	Всасывающий патрубок						Напорный патрубок						Масса насоса, кг	Масса агрегата, кг
Типоразмер агрегата	D_в	D	D₁	D₂	d_b	n_b	D_н	D₃	D₄	D₅	d_н	n_н	Масса насоса, кг	Масса агрегата, кг
КМ50-32-125	50	140	110	95	М12	4	32	135	100	88	18	4	25	39
КМ65-50-160	65	180	145	122	М16	4	50	160	125	102	18	4	34	76
КМ80-65-160	80	190	160	138	М16	4	65	180	145	122	18	4	39	88
КМ80-50-200	80	190	160	138	М16	4	50	160	125	102	18	4	54	166
КМ100-80-160	100	210	180	158	М16	8	80	195	160	138	18	4	63	175
КМ100-65-200	100	210	180	158	М16	8	65	180	145	122	18	4	63	248
КМ150-125-250	150	280	240	212	М20	8	125	245	210	184	18	8	130	272
