Габаритные и присоединительные размеры агрегатов К-КМ

Агрегаты типов К и КМ предназначенные для работы в стационарных условиях по перекачиванию чистой воды (кроме морской ) с pH 6…9, температурой от О°С до плюс 85°С и других жидкостей сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.

Уплотнение вала насосов – одинарный сальник.
Материал деталей проточной части – серый чугун.

Сводные поля расхода Q и напора H агрегатов типа К, КМ

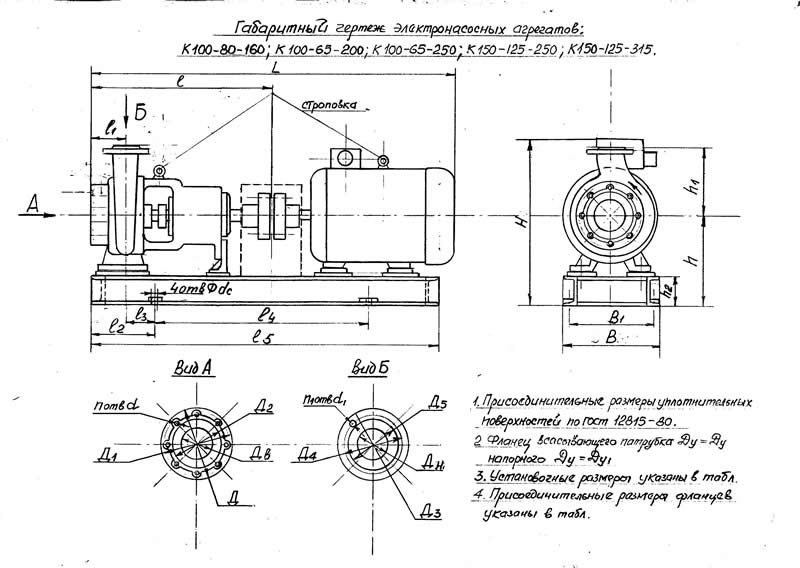

Габаритные и присоединительные размеры агрегатов К 80-50-200, К 100-80-160, К 100-65-200, К 100-65-250, К 150-125-250, К 150-125-315 (исполнение рамы – стальная, сварная)

Габаритные и присоединительные размеры агрегатов в миллиметрах

Типоразмер агрегата	Марка эл.двигателя	L	l	l₁	l₂	l₃	l₄	L₅	B	B₁	H	h	h₁	h₂	d_c
К80-50-200	АИР160S2	1095	485	100	205	135	585	910	280	250	540	270	200	110	18
К80-50-200а	АИР132М2	990	485	100	180	90	570	880	280	250	490	272	200	112	18
К100-80-160	АИР160S2	1210	600	100	260	185	600	1020	280	250	540	270	210	110	18
К100-80-160а	АИР132М2	1105	600	100	240	160	600	980	280	250	488	270	210	110	18
К100-65-200	АИР180М2	1290	600	100	180	105	750	1090	320	260	580	290	225	110	22
К100-65-200а	АИР160М2	1250	600	100	180	105	700	1040	320	260	560	290	225	110	22
К100-65-250	4АМН200L2	1390	625	125	265	175	710	1175	360	320	645	310	250	110	22
К100-65-250а	4АМН200М2	1350	625	125	250	160	700	1140	360	320	645	310	250	110	22
К150-125-250	АИР160М4	1325	670	140	250	155	700	1100	400	320	630	360	355	110	22
К150-125-315	АИР180М4	1375	670	140	240	125	760	1160	500	400	680	390	355	110	22

Продолжение таблицы

Типоразмер агрегата	Всасывающий патрубок						Напорный патрубок						Масса насоса, кг	Масса агрега-та, кг
	D_в	D	D₁	D₂	d	n	D_н	D₃	D₄	D₅	d₁	n₁
К80-50-200	80	190	160	138	М16	4	50	160	125	102	18	4	65	206
К80-50-200а														148
К100-80-160	100	210	180	158	М16	8	80	195	160	138	18	4	89	231
К100-80-160а														173
К100-65-200	100	210	180	158	М16	8	65	180	145	122	18	4	90	306
К100-65-200а														251
К100-65-250	100	210	180	158	М16	8	65	180	145	122	18	4	116	433
К100-65-250а														303
К150-125-250	150	280	240	212	М20	8	125	245	210	184	18	8	174	358
К150-125-315	150	280	240	212	М20	8	125	245	210	184	18	8	191	440
