Габаритные и присоединительные размеры агрегатов К-КМ

Агрегаты типов К и КМ предназначенные для работы в стационарных условиях по перекачиванию чистой воды (кроме морской ) с pH 6…9, температурой от О°С до плюс 85°С и других жидкостей сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.

Уплотнение вала насосов – одинарный сальник.
Материал деталей проточной части – серый чугун.

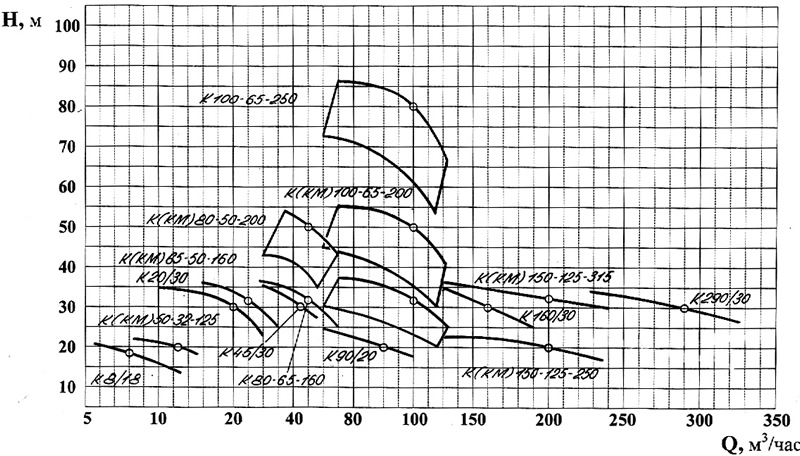

Сводные поля расхода Q и напора H агрегатов типа К, КМ

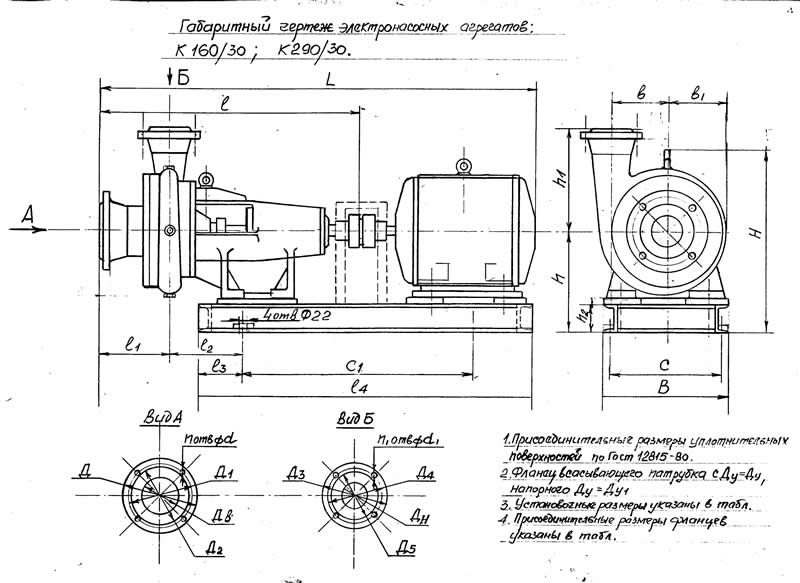

Габаритные и присоединительные размеры агрегатов
К 160/30, К 290/30 (исполнение рамы – стальная, сварная)

Габаритные и присоединительные размеры агрегатов в миллиметрах

Типоразмер агрегата	Марка эл.двигателя	L	l	l1	l2	l3	l4	С	С1	B	b	b1	H	h	h1	h2
К160/30	АИР180М4	1515	830	170	325	150	1010	260	750	305	200	225	620	330	280	130
К290/30	4АМН200М4	1645	850	190	325	150	1090	330	750	385	220	245	675	340	290	140



Продолжение таблицы

Типоразмер агрегата	Всасывающий патрубок						Напорный патрубок						Масса насоса, кг	Масса агрегата, кг
	Dв	D	D1	D2	d	n	Dн	D3	D4	D5	d1	n1
К160/30	150	260	225	202	18	8	100	205	170	148	18	4	157	315
К290/30	200	315	280	258	18	8	125	235	200	178	18	8	190	548
