Габаритные и присоединительные размеры агрегатов К-КМ

Агрегаты типов К и КМ предназначенные для работы в стационарных условиях по перекачиванию чистой воды (кроме морской ) с pH 6…9, температурой от О°С до плюс 85°С и других жидкостей сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.

Уплотнение вала насосов – одинарный сальник.
Материал деталей проточной части – серый чугун.

Сводные поля расхода Q и напора H агрегатов типа К, КМ

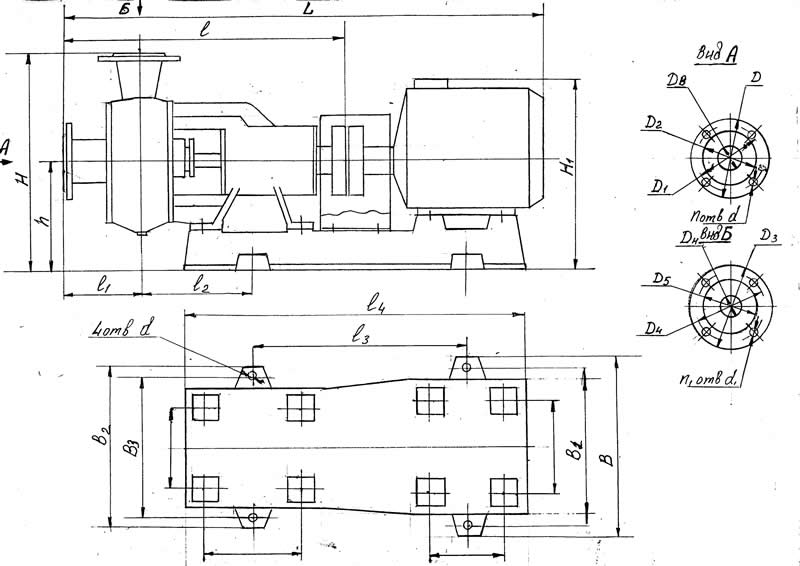

Габаритные и присоединительные размеры агрегатов К 8/18, К 20/30, К 45/30, К 90/20 (исполнение рамы – чугунная, литая)

Габаритные и присоединительные размеры агрегатов в миллиметрах

Типоразмер агрегата	Марка эл.двигателя	L	l	l1	l2	l3	l4	B	B1	B2	B3	H	H1	h	d
К8/18	2А80А2	740	435	95	180	300	500	200	160	200	160	270	283	145	14
К20/30	АИР100S2	835	466	120	200	330	565	305	265	255	215	305	318	155	14
К45/30	А112М2	1035	577	150	240	410	650	340	290	300	250	362	410	212	14
К90/20	АИР112М2	1035	577	150	240	410	650	340	290	300	250	362	410	212	14

Продолжение таблицы

Типоразмер агрегата	Всасывающий патрубок						Напорный патрубок						Масса насоса, кг	Масса агрега-та, кг
	Dв	D	D1	D2	d	n	Dн	D3	D4	D5	d1	n1
К8/18	40	130	100	80	14	4	32	120	90	70	14	4	31	56
К20/30	50	140	110	90	14	4	40	130	100	80	14	4	36	87
К45/30	80	185	150	128	18	4	50	140	110	90	14	4	60	128
К90/20	100	205	170	124	18	4	80	185	150	128	18	4	64	132
