Габаритные и присоединительные размеры

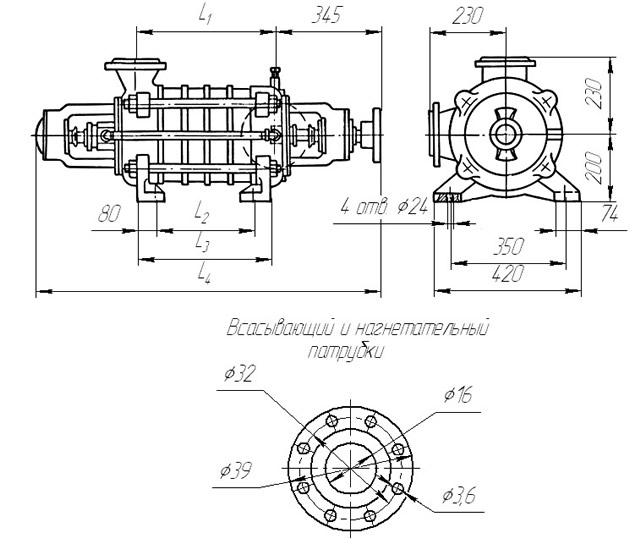

Насосы ЦНС 13-70... 350, ЦНСГ 13-70... 350;
ЦНСМ 13-70... 350, ЦНСн 13-70... 350; |
Насосы ЦНС 38-44... 220, ЦНСГ 38-44... 220;
ЦНСМ 38-44... 220, ЦНСНт 38-44... 220; |
Размеры, мм
Марка |
ЦНС 13-70 |
ЦНС 13-105 |
ЦНС 13-140 |
ЦНС 13-175 |
ЦНС 13-210 |
ЦНС 13-245 |
ЦНС 13-280 |
ЦНС 13-315 |
ЦНС 13-350 |
L1 |
195 |
266 |
337 |
408 |
479 |
550 |
621 |
692 |
763 |
L2 |
85 |
156 |
227 |
298 |
369 |
440 |
511 |
582 |
653 |
L3 |
175 |
246 |
317 |
388 |
459 |
530 |
601 |
672 |
743 |
L4 |
839 |
910 |
981 |
1052 |
1123 |
1194 |
1265 |
1336 |
1407 |
Масса, кг | 187 |
208 |
229 |
250 |
271 |
292 |
313 |
334 |
355 |
Марка |
ЦНС 38-44 |
ЦНС 38-66 |
ЦНС 38-88 |
ЦНС 38-110 |
ЦНС 38-132 |
ЦНС 38-154 |
ЦНС 38-176 |
ЦНС 38-198 |
ЦНС 38-220 |
L1 |
195 |
266 |
337 |
408 |
479 |
550 |
621 |
692 |
763 |
L2 |
85 |
156 |
227 |
298 |
369 |
440 |
511 |
582 |
653 |
L3 |
195 |
266 |
337 |
408 |
479 |
550 |
621 |
692 |
763 |
L4 |
839 |
910 |
981 |
1052 |
1123 |
1194 |
1265 |
1336 |
1407 |
Масса, кг |
178 |
198 |
219 |
239 |
259 |
280 |
300 |
321 |
341 |

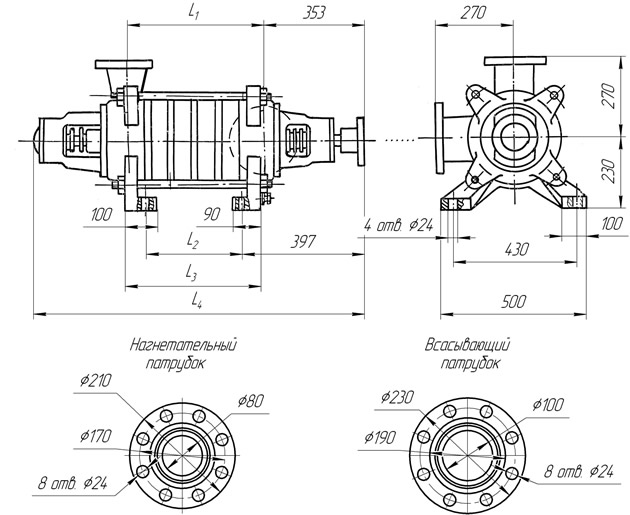

Насосы ЦНС 60-66... 330, ЦНСГ 60-66... 330;
ЦНСМ 60-66... 330, ЦНСн 60-66... 330;
ЦНСК 60-66... 330
Размеры, мм
Марка |
ЦНС 60-66 |
ЦНС 60-99 |
ЦНС 60-132 |
ЦНС 60-165 |
ЦНС 60-198 |
ЦНС 60-231 |
ЦНС 60-264 |
ЦНС 60-297 |
ЦНС 60-330 |
L1 |
220 |
300 |
380 |
460 |
540 |
620 |
700 |
780 |
860 |
L2 |
110 |
190 |
270 |
350 |
430 |
510 |
590 |
670 |
750 |
L3 |
247 |
327 |
407 |
487 |
567 |
647 |
727 |
807 |
887 |
L4 |
870 |
950 |
1030 |
1110 |
1190 |
1270 |
1350 |
1430 |
1510 |
Масса, кг |
209 |
233 |
258 |
282 |
305 |
331 |
356 |
380 |
405 |

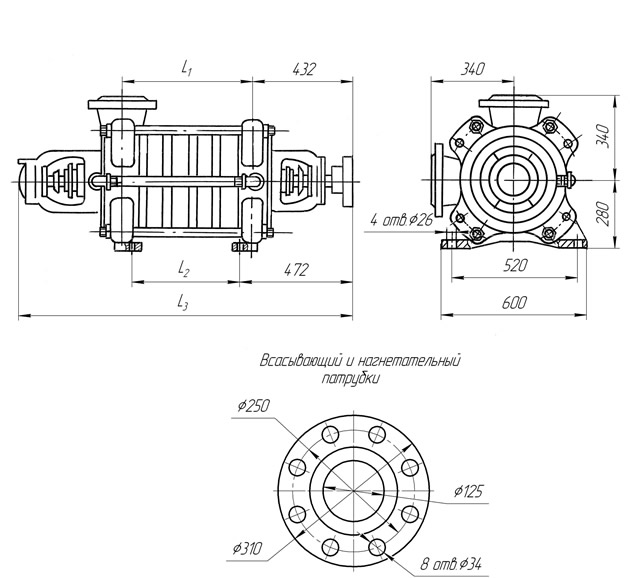

Марка | ЦНС 60-50 | ЦНС 60-75 | ЦНС 60-100 | ЦНС 60-125 | ЦНС 60-150 | ЦНС 60-175 | ЦНС 60-200 | ЦНС 60-225 | ЦНС 60-250 |
ЦНСН 60-50 | ЦНСН 60-75 | ЦНСН 60-100 | ЦНСН 60-125 | ЦНСН 60-150 | ЦНСН 60-175 | ЦНСН 60-200 | ЦНСН 60-225 | ЦНСН 60-250 | |
L1 | 245 | 340 | 435 | 530 | 625 | 720 | 815 | 910 | 1005 |
L2 | 165 | 260 | 355 | 450 | 545 | 640 | 735 | 830 | 925 |
L3 | 1100 | 1195 | 1290 | 1385 | 1480 | 1575 | 1670 | 1765 | 1860 |
Масса, кг | 459 | 517 | 575 | 633 | 691 | 749 | 807 | 865 | 923 |

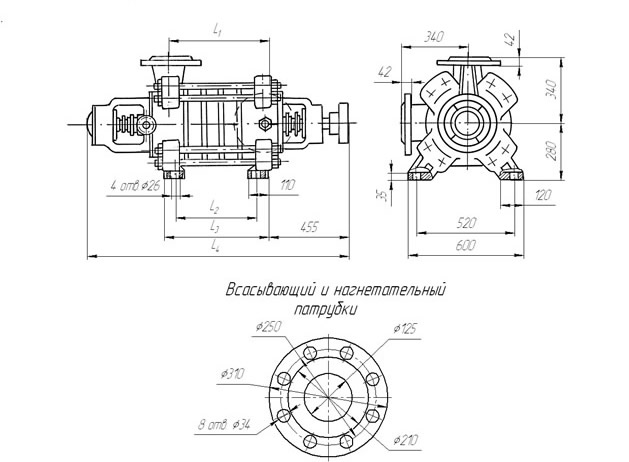

Насосы ЦНСНт 105-98... 441, ЦНСМ 105-98... 490, ЦНС 105-98... 490, ЦНСГ 105-98... 490
Марка | ЦНСН 105-98 |
ЦНСН105-147 |
ЦНСН 105-196 |
ЦНСН 105-245 |
ЦНСН 105-294 |
ЦНСН 105-343 |
ЦНСН 105-392 |
ЦНСН 105-441 |
ЦНСМ 105-490 |
L1 | 245 | 340 | 435 | 530 | 625 | 720 | 815 | 910 | 1005 |
L2 | 165 | 260 | 355 | 450 | 545 | 640 | 735 | 830 | 925 |
L3 | 305 | 400 | 495 | 590 | 685 | 780 | 875 | 970 | 1065 |
L4 | 1075 | 1170 | 1265 | 1360 | 1455 | 1550 | 1645 | 1740 | 1835 |
Масса, кг | 480 | 518 | 576 | 634 | 715 | 775 | 836 | 897 | 958 |

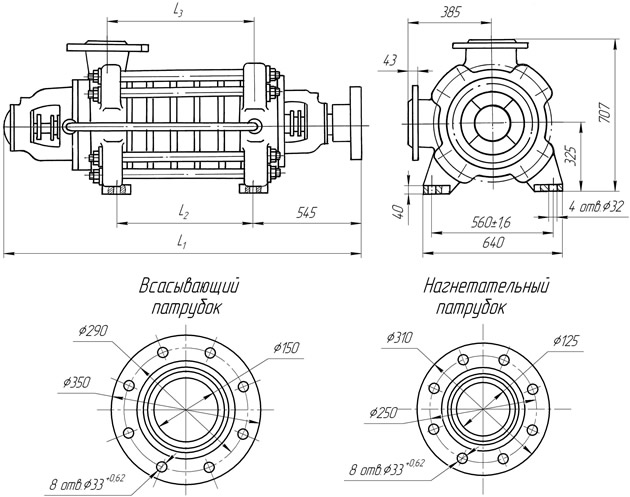

Насосы ЦНСНт 180-85... 383, ЦНСМ 180-85... 425, ЦНС 180-85... 425, ЦНСГ 180-85... 425
Марка | ЦНСН 180-85 |
ЦНСН 180-128 |
ЦНСН 180-170 |
ЦНСН 180-212 |
ЦНСН 180-255 |
ЦНСН 180-297 |
ЦНСН 180-340 |
ЦНСН 180-383 |
ЦНСН 180-425 |
L1 | 270 | 375 | 480 | 585 | 690 | 795 | 900 | 1005 | 1110 |
L2 | 180 | 285 | 390 | 495 | 600 | 705 | 810 | 915 | 1020 |
L3 | 1125 | 1230 | 1335 | 1440 | 1545 | 1650 | 1755 | 1860 | 1965 |
Масса, кг | 670 | 800 | 910 | 1170 | 1200 | 1300 | 1420 | 1550 | 1680 |

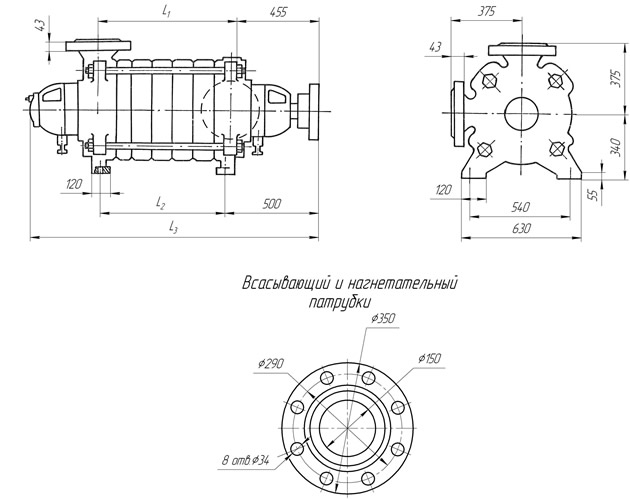

Размеры, мм
Марка |
ЦНС 180-500 ЦНСГ 180-500 ЦНС 180-500-1 |
ЦНС 180-600 ЦНСГ 180-600 ЦНС 180-600-1 |
ЦНС 180-700 ЦНСГ 180-700 ЦНС 180-700-1 |
ЦНС 180-800 ЦНСГ 180-800 ЦНС 180-800-1 |
ЦНС 180-900 ЦНСГ 180-900 ЦНС 180-900-1 |
L1 |
1510 (1495) | 1613 (1600) | 1720 (1495) | 1825 (1810) | 1930 (1915) |
L2 |
423 (425) | 528 (530) | 633 (635) | 738 (740) | 843 (845) |
L3 |
583 (583) | 688 (688) | 793 (793) | 898 (898) | 1003 (1003) |
Масса, кг |
1180 (1040) | 1280 (1117) | 1380 (1185) | 1480 (1253) | 1580 (1321) |

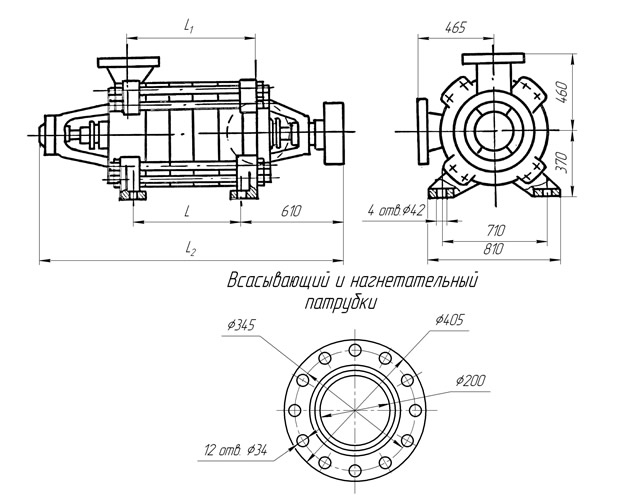

Марка |
ЦНС 300-650 |
ЦНС 300-780 |
ЦНС 300-910 |
ЦНС 300-1040 |
L1 |
696 | 821 | 946 | 1071 |
L2 |
506 | 631 | 756 | 881 |
L3 |
2195 | 2305 | 2445 | 2570 |
Масса, кг |

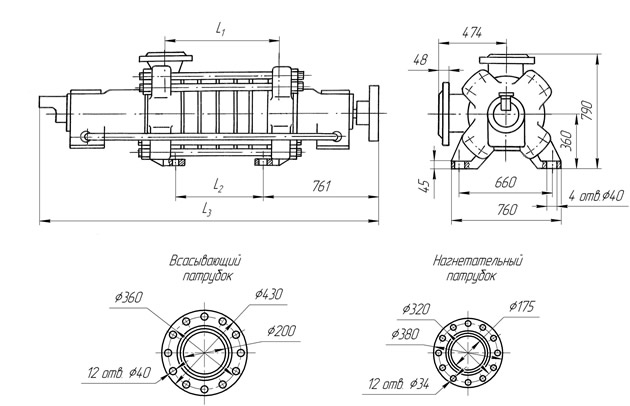

1830 | 1960 | 2090 | 2220 |
Марка | ЦНСН 300-120 | ЦНСН 300-180 | ЦНСН 300-240 | ЦНСН 300-300 | ЦНСН 300-360 | ЦНСН 300-420 | ЦНСН 300-480 | ЦНСН 300-540 | ЦНСМ 300-600 |
ЦНСМ 300-120 | ЦНСМ 300-180 | ЦНСМ 300-240 | ЦНСМ 300-300 | ЦНСМ 300-360 | ЦНСМ 300-420 | ЦНСМ 300-480 | ЦНСМ 300-540 | ЦНС 300-600 | |
ЦНС 300-120 | ЦНС 300-180 | ЦНС 300-240 | ЦНС 300-300 | ЦНС 300-360 | ЦНС 300-420 | ЦНС 300-480 | ЦНС 300-540 | ЦНСГ 300-600 | |
ЦНСГ 300-120 | ЦНСГ 300-180 | ЦНСГ 300-240 | ЦНСГ 300-300 | ЦНСГ 300-360 | ЦНСГ 300-420 | ЦНСГ 300-480 | ЦНСГ 300-540 | ||
L1 | 316 | 436 | 556 | 676 | 796 | 916 | 1036 | 1156 | 1276 |
L2 | 176 | 296 | 416 | 536 | 656 | 776 | 896 | 1016 | 1136 |
L3 | 1365 | 1485 | 1605 | 1725 | 1845 | 1965 | 2085 | 2205 | 2325 |
Масса, кг | 1150 | 1300 | 1460 | 1650 | 1800 | 1950 | 2150 | 2310 | 2470 |

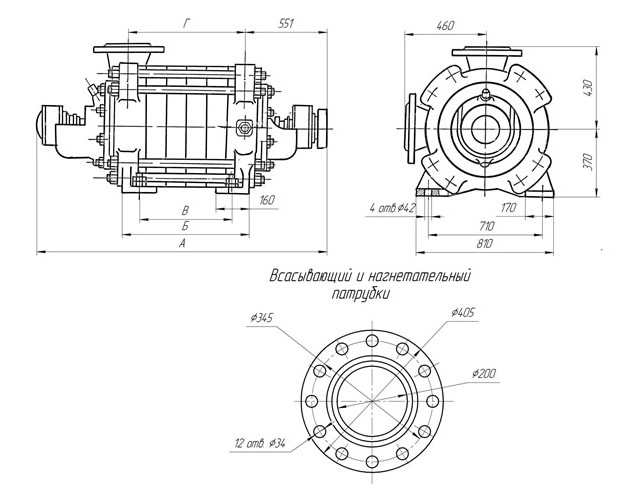

Марка | А | Б | В | Г | Масса, кг |
Насос ЦНСК 300-120 | 1374 | 382 | 169 | 327 | 1066 |
Насос ЦНСК 300-180 | 1495 | 503 | 290 | 448 | 1190 |
Насос ЦНСК 300-240 | 1616 | 624 | 411 | 569 | 1332 |
Насос ЦНСК 300-300 | 1737 | 745 | 532 | 690 | 1524 |
Насос ЦНСК 300-360 | 1850 | 866 | 653 | 811 | 1696 |
Насос ЦНСК 300-420 | 1979 | 987 | 774 | 932 | 1803 |
Насос ЦНСК 300-480 | 2100 | 1108 | 895 | 1053 | 1997 |
Насос ЦНСК 300-540 | 2221 | 1229 | 1016 | 1174 | 2138 |
Насос ЦНСК 300-600 | 2342 | 1350 | 1137 | 1295 | 2278 |
Марка насоса |
L1 |
L2 |
L3 |
Масса, кг |
ЦНС 300-825(Н 300) |
1301 |
1471 |
2611 |
3350 |

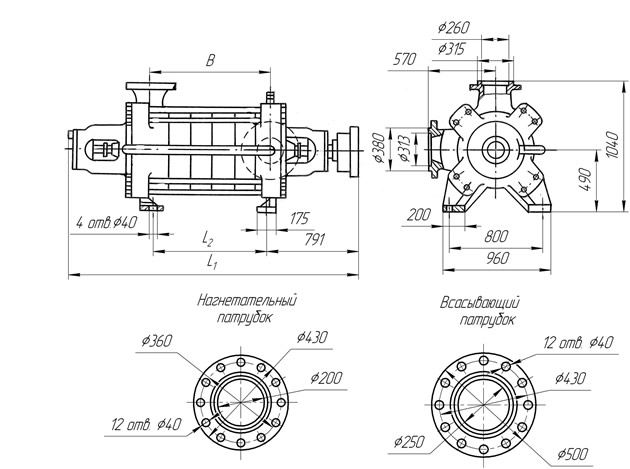

Марка |
ЦНС 500-160 |
ЦНС 500-240 |
ЦНС 500-320 |
ЦНС 500-400 |
ЦНС 500-480 |
ЦНС 500-560 |
ЦНС 500-640 |
ЦНС 500-720 |
ЦНС 500-800 |
ЦНС 500-880 |
ЦНС 500-1000* |
L1 |
1795 |
1940 |
2065 |
2230 |
2375 |
2520 |
2665 |
2810 |
2955 |
3100 |
3245 |
L2 |
169 |
314 |
459 |
604 |
749 |
894 |
1039 |
1184 |
1329 |
1474 |
1610 |
B |
373 |
518 |
663 |
808 |
953 |
1098 |
1243 |
1388 |
1533 |
1678 |
1823 |
Масса, кг |
2295 |
2615 |
2935 |
3255 |
3614 |
3964 |
4314 |
4664 |
5014 |
5364 |
5714 |
ЦНСНт 500-160 | ЦНСНт 500-240 | ЦНСНт 500-320 | ЦНСНт 500-400 | ЦНСНт 500-480 | ЦНСНт 500-560 | ЦНСНт 500-640 | ЦНСНт 500-720 | |
L1 |
1795 | 1940 | 2085 | 2230 | 2375 | 2520 | 2665 | 2810 |
L2 |
169 | 314 | 459 | 604 | 749 | 894 | 1039 | 1184 |
B |
373 | 518 | 663 | 808 | 953 | 1098 | 1243 | 1388 |
Масса, кг |
2295 | 2615 | 2935 | 3255 | 3614 | 3964 | 4314 | 4664 |

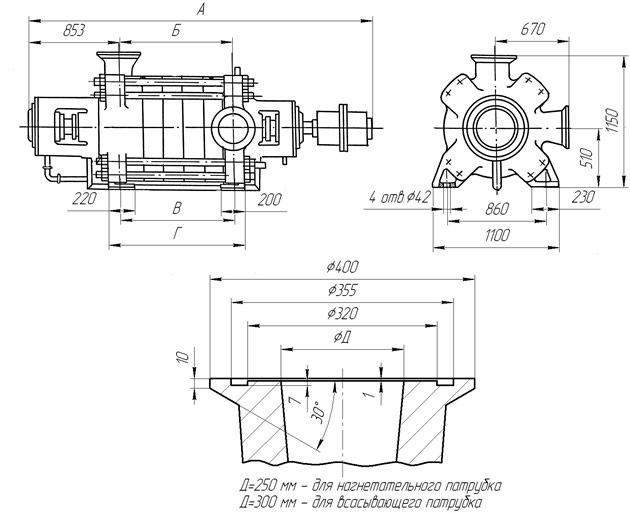

Марка |
А | Б | В | Г | Масса, кг |
ЦНС 850-240 |
2118 | 478 | 443 | 640 | 4132 |
ЦНСГ 850-240 |
2073 | 460 | |||
ЦНС 850-360 |
2288 | 648 | 613 | 810 | 4633 |
ЦНСГ 850-360 |
2243 | 630 | |||
ЦНС 850-480 |
2458 | 818 | 783 | 980 | 5134 |
ЦНСГ 850-480 |
2413 | 800 | |||
ЦНС 850-600 |
2628 | 988 | 953 | 1150 | 5635 |
ЦНСГ 850-600 |
2583 | 970 | |||
ЦНС 850-720 |
2798 | 1158 | 1123 | 1320 | 6136 |
ЦНСГ 850-720 |
2753 | 1140 | |||
ЦНС 850-840 |
2968 | 1328 | 1293 | 1490 | 6638 |
ЦНСГ 850-840 |
2923 | 1310 | |||
ЦНС 850-960 |
3138 | 1498 | 1463 | 1660 | 7149 |
ЦНСГ 850-960 |
3093 | 1480 |
