Технические характеристики Вихревых насосов ВК, ВКС

Устройство насосов показано на рисунках.

Размеры гидравлической части насосов меняются в зависимости от типоразмера насоса, но конструкция ее у всех одинакова. Рабочая камера проточной части насоса выполнена в корпусе 2 и крышке корпуса 1 и представляет собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Всасывающая и направляющая часть канала разделены перемычкой (отсекателем).

Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом 3, которое представляет собой диск с радиально расположенными лопатками. Имеющиеся в диске отверстия позволяют разгрузить рабочее колесо от осевых сил. Рабочее колесо, закрепленное на валу шпонкой, имеет возможность свободного перемещения в осевом направлении. Вал насоса 9 вращается на двух шарикоподшипниковых опорах 10, размещенных в расточках кронштейна 7 опорной стойки. Подшипники закрыты крышками 6 и 8, в которых установлены масленки для подвода в подшипники консистентной смазки.

Для предотвращения протечек перекачиваемого продукта в окружающую среду в корпусе насоса расположен сальник с набивкой НГФ. В кронштейне предусмотрено отверстие для отвода утечек. Для обеспечения самовсасывания насосы ВКС снабжены колпаком напорным 13 (рисунок), устанавливаемым на выходном патрубке. Внутри колпака насоса ВКС10/45 установлен воздухоотвод 14. В обогреваемых (охлаждаемых) насосах ВКО имеются две камеры обогреваемые (охлаждаемые) образованные, соответственно, первая-крышкой обогрева 13 (рисунок) и крышкой 1, вторая-корпусом 2 и диском обогрева 14.

Пар температурой не более 433°К (160°С), давлением не более 0,49 МПа (5 кгс/см2) подается в любое из отверстий Б. С помощью трубы соединительной пар переводится из первой камеры, в любое из отверстий В второй камеры и затем отводится в теплообменник. Охлаждающая жидкость температурой не ниже 233°К (минус 40°С) подается в любое из отверстий В второй камеры, с помощью трубы соединительной переводится в первую камеру и затем отводится в теплообменник.

Рисунок насоса ВК

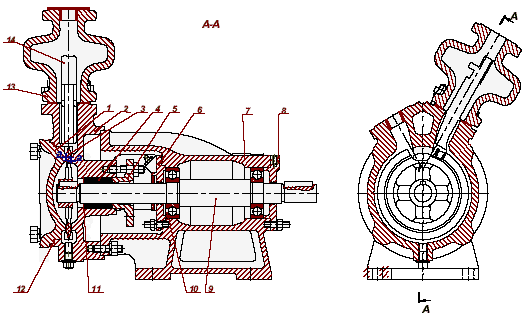

Рисунок насоса ВКС


Рисунок насоса ВКО

Таблица технических характеристик

Марка агрегата	Подача, м3/час	Напор, м	Частота вращения, об/мин	Потребляемая мощность, кВт	Допускаемый кавитационный запас, м
ВК 1/16А	3.6	16.00	1450	1.20	4.00
ВК 1/16Б	3.6	16.00	1450	1.20	4.00
ВК 1/16К	3.6	16.00	1450	1.20	4.00
ВКС 1/16А	3.6	16.00	1450	1.20	4.00
ВКС 1/16Б	3.6	16.00	1450	1.20	4.00
ВКС 1/16К	3.6	16.00	1450	1.20	4.00
ВКО 1/16А	3.6	16.00	1450	1.20	4.00
ВК 2/26А	7.2	26.00	1450	4.60	5.00
ВК 2/26Б	7.2	26.00	1450	4.60	5.00
ВК 2/26К	7.2	26.00	1450	4.60	5.00
ВКС 2/26А	7.2	26.00	1450	4.60	5.00
ВКС 2/26Б	7.2	26.00	1450	4.60	5.00
ВКС 2/26К	7.2	26.00	1450	4.60	5.00
ВКО 2/26А	7.2	26.00	1450	4.60	5.00
ВК 4/28А	14.4	28.00	1450	7.00	6.00
ВК 4/28Б	14.4	28.00	1450	7.00	6.00
ВК 4/28К	14.4	28.00	1450	7.00	6.00
ВКС 4/28А	14.4	28.00	1450	7.00	6.00
ВКС 4/28Б	14.4	28.00	1450	7.00	6.00
ВКС 4/28К	14.4	28.00	1450	7.00	6.00
ВКО 4/28А	14.4	28.00	1450	7.00	6.00
ВК 5/24А	18	24.00	1450	8.30	6.50
ВК 5/24Б	18	24.00	1450	8.30	6.50
ВК 5/24К	18	24.00	1450	8.30	6.50
ВКС 5/24А	18	24.00	1450	8.30	6.50
ВКС 5/24Б	18	24.00	1450	8.30	6.50
ВКС 5/24К	18	24.00	1450	8.30	6.50
ВКО 5/24А	18	24.00	1450	8.30	6.50
ВК 5/32А	18	32.00	1450	8.80	6.50
ВК 5/32Б	18	32.00	1450	8.80	6.50
ВК 5/32К	18	32.00	1450	8.80	6.50
ВКС 5/32А	18	32.00	1450	8.80	6.50
ВКС 5/32Б	18	32.00	1450	8.80	6.50
ВКС 5/32К	18	32.00	1450	8.80	6.50
ВКО 5/32А	18	32.00	1450	8.80	6.50
ВК 10/45А	36	45.00	1450	27.00	7.00
ВК 10/45Б	36	45.00	1450	27.00	7.00
ВК 10/45К	36	45.00	1450	27.00	7.00
ВКС 10/45А	36	45.00	1450	27.00	7.00
ВКС 10/45Б	36	45.00	1450	27.00	7.00
ВКС 10/45К	36	45.00	1450	27.00	7.00
ВКО 10/45А	36	45.00	1450	27.00	7.00

Давление на входе в насос, мПа (кгс/см2) не более: 0,25 (2,5)
Максимальная высота самовсасывания, м (для самовсасывающих насосов):
ВКС 1/16, ВКС 2/26, ВКС 4/28, ВКС 5/24 - 4,0 м; ВКС 5/32 - 3,5 м; ВКС 10/45 - 3 м.
