Габаритные и присоединительные размеры Насосов  ВК5/32, ВКС5/32, ВКО5/32

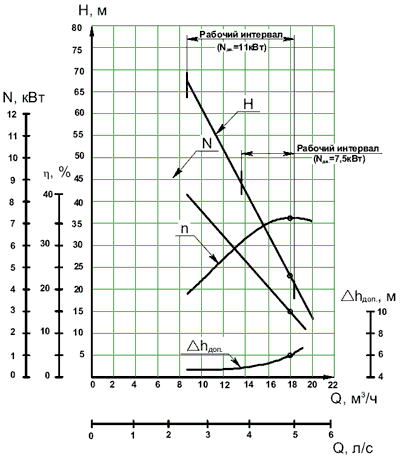

Графическая характеристика насоса ВК5/32, ВКС5/32, ВКО5/32

Характеристики подачи и напора насоса ВК5/32, ВКС5/32, ВКО5/32 при частоте вращения - 24 с-1 (1450 об/мин)
Жидкость - вода p=1000 кг/м3
Q – подача, Н – напор, N – мощность.



Габаритный чертеж насоса

Габаритный чертеж агрегата

Структура условного обозначения насосного агрегата

Условное обозначение насоса (агрегата) при заказе, переписке и в технической документации должно быть:

Насос (агрегат) ВК5/32А УЗ. 1 или ВКС5/32АУ3.1 или ВКО5/32АУ3.1 где
ВК - вихревой консольный;
С - самовсасывающий;
О - обогреваемый (охлаждаемый);
5 - число в числителе дроби - подача, л/с;
32 - число в знаменателе дроби - напор, м;
А, Б, К - исполнение по материалу проточной части;
У3.1; У2; Т2 - климатическое исполнение и категория размещения.
