Габаритные и присоединительные размеры Насосов  ВК5/24, ВКС5/24, ВКО5/24

сос	Материал проточной части	Подача (м3/ч)	Напор (м)	Рабочая зона по подаче (м3/ч)	Рабочая зона по напору (м3/ч)	Dh (м)	Габариты (LxBxH) (мм)*	Тип и мощность двигателя	Масса агрегата (кг)*	Dy (мм)	h (м)	t (мин)
ВК 5/24	А, АБ, Б, К	18.0	24	9.0…18.3	70...20	6.5	920x290x338	АИРм112М4; 5.5	102	40	-	-
							960x310x350	АД 132S4; 7.5	127
							998x310x350	АД 132М4; 11	143
							1104x310x350	АИММ132М4; 11	187
ВКС 5/24	А, АБ, Б, К	18.0	24	9.0…18.3	70...20	6.5	940x290x452	АИРм112М4; 5.5	107	40	3.5	10
							960x310x464	АД 132S4; 7.5	131
							998x310x464	АД 132М4; 11	147
							1104x310x464	АИММ132М4; 11	191
ВКО 5/24	А	18.0	24	9.0…18.3	70...20	6.5	998x310x464	АД 132М4; 11	147	40	-	-

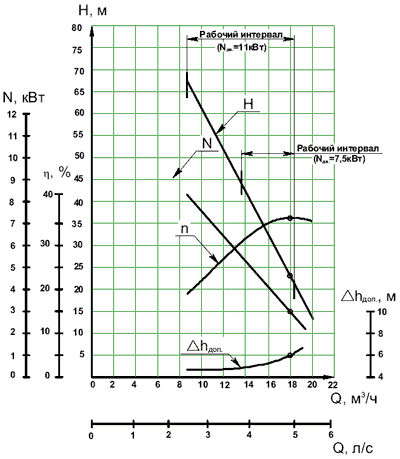

Графическая характеристика насоса ВК5/24, ВКС5/24, ВКО5/24

Характеристики подачи и напора насоса ВК5/24, ВКС5/24, ВКО5/24 при частоте вращения - 24 с-1 (1450 об/мин)
Жидкость - вода p=1000 кг/м3
Q – подача, Н – напор, N – мощность.



Габаритный чертеж насоса

Габаритный чертеж агрегата

Структура условного обозначения насосного агрегата

Условное обозначение насоса (агрегата) при заказе, переписке и в технической документации должно быть:

Насос (агрегат) ВК5/24А УЗ. 1 или ВКС5/24АУ3.1 или ВКО5/24АУ3.1 где
ВК - вихревой консольный;
С - самовсасывающий;
О - обогреваемый (охлаждаемый);
5 - число в числителе дроби - подача, л/с;
24 - число в знаменателе дроби - напор, м;
А, Б, К - исполнение по материалу проточной части;
У3.1; У2; Т2 - климатическое исполнение и категория размещения.
