Габаритные и присоединительные размеры Насосов  ВК4/28, ВКС4/28, ВКО4/28

Насос	Материал проточной части	Подача (м3/ч)	Напор (м)	Рабочая зона по подаче (м3/ч)	Рабочая зона по напору (м3/ч)	Dh (м)	Габариты (LxBxH) (мм)*	Тип и мощность двигателя	Масса агрегата (кг)*	Dy (мм)	h (м)	t (мин)
ВК 4/28	А, АБ, Б, К	14	28	5.7…15.3	70.. 20	6.0	914x290x332	АИРм112М4; 5.5	106	40	-	-
							942x310x344	АД 132S4; 7.5	126
							1062x310x344	АИММ132S4; 7.5	179
ВКС 4/28	А, АБ, Б, К	14	28	5.7…15.3	70...20	6.0	914x290x444	АИРм112М4; 5.5	113	40	4.0	10
							942x310x456	АД 132S4; 7.5	134
							1062x310x456	АИММ132S4; 7.5	187
ВКО 4/28	А	14	28	5.7…15.3	70...20	6.0	962x310x344	АД 132S4; 7.5	130	40	-	-

Графическая характеристика насоса ВК4/28, ВКС4/28, ВКО4/28

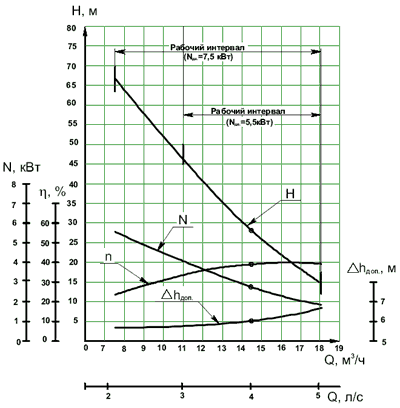

Характеристики подачи и напора насоса ВК4/28, ВКС4/28, ВКО4/28 при частоте вращения - 24 с-1 (1450 об/мин)
Жидкость - вода p=1000 кг/м3
Q – подача, Н – напор, N – мощность.

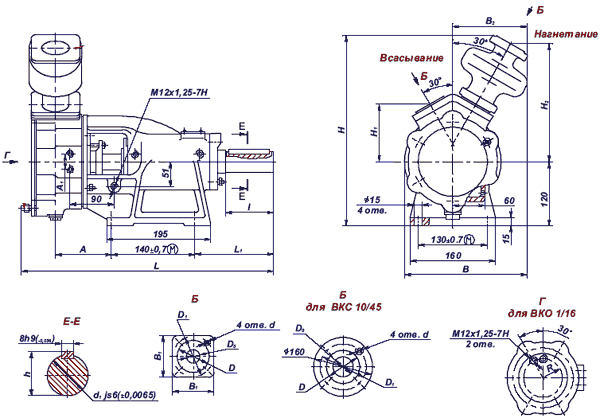

Габаритный чертеж насоса

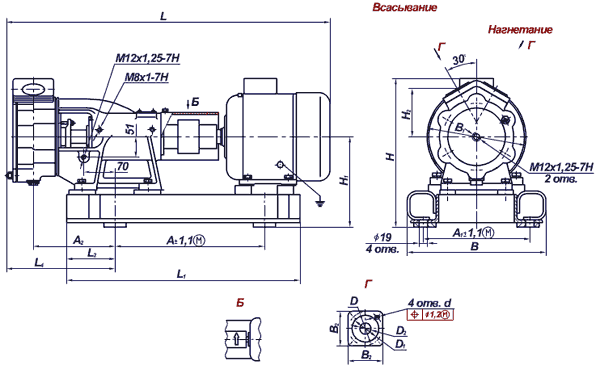

Габаритный чертеж агрегата

Структура условного обозначения насосного агрегата

Условное обозначение насоса (агрегата) при заказе, переписке и в технической документации должно быть:

Насос (агрегат) ВК4/28А УЗ. 1 или ВКС4/28АУ3.1 или ВКО4/28АУ3.1 где
ВК - вихревой консольный;
С - самовсасывающий;
О - обогреваемый (охлаждаемый);
4 - число в числителе дроби - подача, л/с;
28 - число в знаменателе дроби - напор, м;
А, Б, К - исполнение по материалу проточной части;
У3.1; У2; Т2 - климатическое исполнение и категория размещения.
