Габаритные и присоединительные размеры Насосов  ВК2/26, ВКС2/26, ВКО2/26

Тип насоса	Материал проточной части	Подача (м3/ч)	Напор (м)	Рабочая зона по подаче (м3/ч)	Рабочая зона по напору (м3/ч)	Dh (м)	Габариты (LxBxH) (мм)*	Тип и мощность двигателя	Масса агрегата (кг)*	Dy (мм)	h (м)	t (мин)
ВК 2/26	А, АБ, Б, К	5.0	13	1.1 …6.0	34...80	5.0	835x310x328	АИР 100L6; 2.2	78	40	4.0	10
ВКС 2/26							840x310x448		84
ВК 2/26	А, АБ, Б, К	7.2	26	2.7…8.0	58...20	5.0	835x310x328	АИР 100L4; 4.0	78	40	-	-
							902x290x328	АИРм112М4; 5.5	103
							1040x290x328	4ВР 112М4; 5.5	144
ВКС 2/26	А, АБ, Б	7.2	26	2.7…8.0	58...20	5.0	840x310x448	АИР 100L4; 4.0	84	40	4.0	10
							907x290x448	АИРм112М4; 5.5	111
							1045x290x448	4ВР 112М4; 5.5	140
ВКО 2/26	А	7.2	26	2.7…8.0	58...20	5.0	928x290x328	АИРм112М4; 5.5	105	40	-	-

Графическая характеристика насоса ВК2/26, ВКС2/26, ВКО2/26

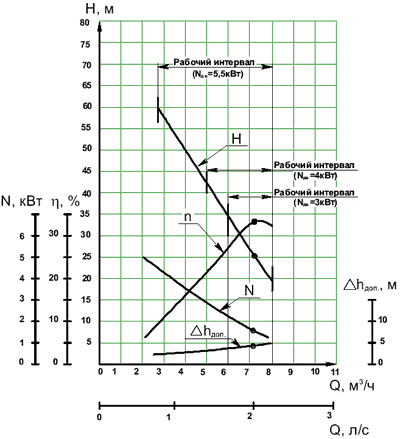

Характеристики подачи и напора насоса ВК2/26, ВКС2/26, ВКО2/26 при частоте вращения - 24 с-1 (1450 об/мин)
Жидкость - вода p=1000 кг/м3
Q – подача, Н – напор, N – мощность.

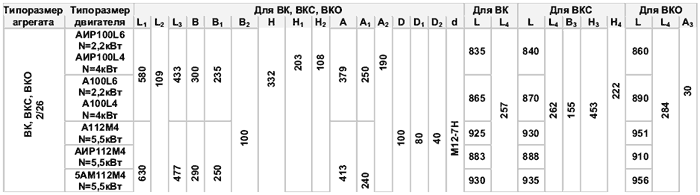

Габаритный чертеж насоса

Габаритный чертеж агрегата

Структура условного обозначения насосного агрегата

Условное обозначение насоса (агрегата) при заказе, переписке и в технической документации должно быть:

Условное обозначение насоса (агрегата) при заказе, переписке и в технической документации должно быть:
Насос (агрегат) ВК2/26А УЗ. 1 или ВКС2/26АУ3.1 или ВКО2/26АУ3.1 где
ВК - вихревой консольный;
С - самовсасывающий;
О - обогреваемый (охлаждаемый);
2 - число в числителе дроби - подача, л/с;
26А - число в знаменателе дроби - напор, м;
А, Б, К - исполнение по материалу проточной части;
У3.1; У2; Т2 - климатическое исполнение и категория размещения.
