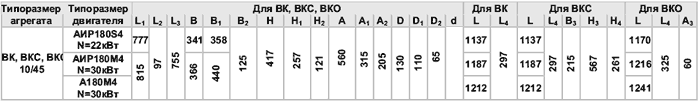

Габаритные и присоединительные размеры Насосов  ВК10/45, ВКС10/4, ВКО10/45

Насос	Материал проточной части	Подача (м3/ч)	Напор (м)	Рабочая зона по подаче (м3/ч)	Рабочая зона по напору (м3/ч)	Dh (м)	Габариты (LxBxH) (мм)*	Тип и мощность двигателя	Масса агрегата (кг)*	Dy (мм)	h (м)	t (мин)
ВК 10/45	А, Б, К	36.0	45	18.3...36.7	85...43	7.0	1174x341x392	АД 160М4; 18,5	228	65	-	-
		36.0	45	18.3...36.7	85...43	7.0	1269x366x412	АД 180М4; 30	266
		36.0	45	18.3...36.7	85...43	7.0	1287x410x432	АИММ180М4; 30	392
ВКС10/45	А	36.0	45	18.3...36.7	85...43	7.0	1174x341x547	АД 160М4; 18.5	232	65	3.0	10
							1269x366x567	АД 180М4; 30	270
							1287x410x587	АД 180М4; 30	396
ВКО10/45	А	36.0	45	18.3...36.7	85...43	7.0	1298x366x412	АД 180М4; 30	272	65	-	-

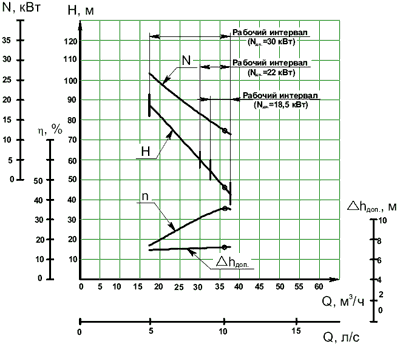

Графическая характеристика насоса ВК10/45, ВКС10/4, ВКО10/45

Характеристики подачи и напора насоса ВК10/45, ВКС10/4, ВКО10/45 при частоте вращения - 24 с-1 (1450 об/мин)
Жидкость - вода p=1000 кг/м3
Q – подача, Н – напор, N – мощность.



Габаритный чертеж насоса

Габаритный чертеж агрегата

Структура условного обозначения насосного агрегата

Условное обозначение насоса (агрегата) при заказе, переписке и в технической документации должно быть:

Насос (агрегат) ВК10/45А УЗ. 1 или ВКС10/45АУ3.1 или ВКО10/45АУ3.1 где
ВК - вихревой консольный;
С - самовсасывающий;
О - обогреваемый (охлаждаемый);
10 - число в числителе дроби - подача, л/с;
45 - число в знаменателе дроби - напор, м;
А, Б, К - исполнение по материалу проточной части;
У3.1; У2; Т2 - климатическое исполнение и категория размещения.
