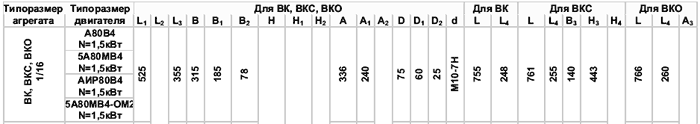

Габаритные и присоединительные размеры Насосов  ВК1/16, ВКС1/16, ВКО1/16

асос

Материал проточной части

Подача (м3/ч)

Напор (м)

Рабочая зона по подаче (м3/ч)

Рабочая зона по напору (м3/ч)

Dh (м)

Габариты (LxBxH) (мм)*

Тип и мощность двигателя

Масса агрегата (кг)*

Dy (мм)

h (м)

t (мин)

ВК 1/16

А, АБ, Б, К

3.6

16

1.1…3.7

50...15

4.0

781x292x326

АД 80В4; 1.5

79

25

-

-

ВКС 1/16

788x292x438

82

4.0

10

ВКО 1/16

А

788x292x438

82

-

-

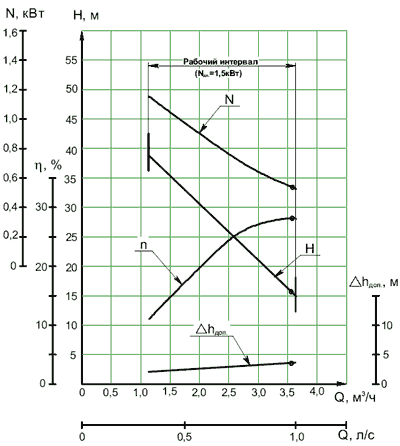

Графическая характеристика насоса ВК1/16, ВКС1/16, ВКО1/16

Характеристики подачи и напора насоса ВК1/16, ВКС1/16, ВКО1/16 при частоте вращения - 24 с-1 (1450 об/мин)
Жидкость - вода p=1000 кг/м3
Q – подача, Н – напор, N – мощность.

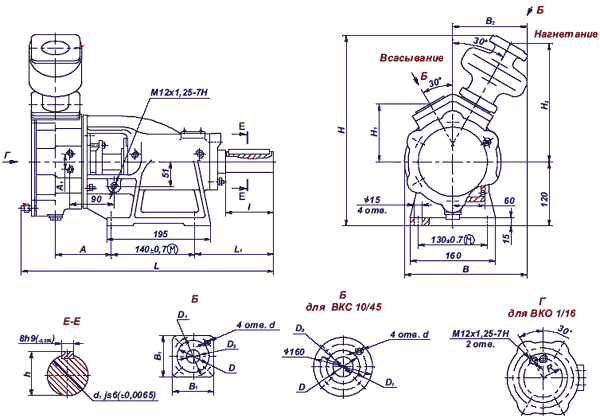

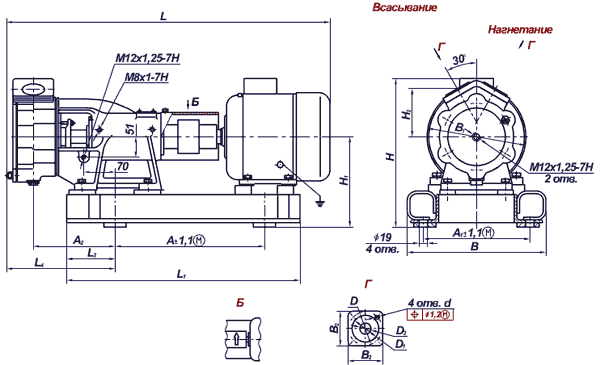

Габаритный чертеж насоса

ვ

Структура условного обозначения насосного агрегата

Условное обозначение насоса (агрегата) при заказе, переписке и в технической документации должно быть:

Насос (агрегат) ВК2/26А УЗ. 1 или ВКС2/26АУ3.1 или ВКО2/26АУ3.1 где
ВК - вихревой консольный;
С - самовсасывающий;
О - обогреваемый (охлаждаемый);
2 - число в числителе дроби - подача, л/с;
26А - число в знаменателе дроби - напор, м;
А, Б, К - исполнение по материалу проточной части;
У3.1; У2; Т2 - климатическое исполнение и категория размещения.
