Осевые вентиляторы Специфические указания

Типы конструкции Helios предлагает широкую гамму вентиляторов для различных областей применения. Стандартные и высокомощные вентиляторы в промышленном исполнении серийно изготавливаются более 20 лет и более чем 1000 типов; частично они представлены в этом каталоге. Для больших значений расхода и давления имеется серия вентиляторов с диаметром крыльчатки до 7100 мм в различных вариантах исполнения конструкции. Четыре различные конструктивные формы поставляются под заказ.

Конструктивные формы
в этом каталоге
1. Настенный вентилятор HQ Квадратная панель с соплом на входе
Корпус из оцинкованной листовой стали. Двигатель с клеммной коробкой и защитной решеткой на входе.
2. Встраиваемые вентиляторы HW, AVD DK Кольцо для установки в стену и сопло на входе
Корпус из оцинкованной листовой стали. Двигатель с клеммной коробкой и защитной решеткой на входе.
3. Вентилятор для встраивания в стены HS Муфта для воздуховода, цилинд- рические с плоскими окончаниями
Для монтажа под штукатурку настенного монтажа и установки в воздуховоды. Корпус из оцинкованной листовой стали с канавками по радиусу для увеличения жесткости конструкции.
4. Трубные вентиляторы HRF, AVD RK Муфта для воздуховода с фланцами с обеих сторон
Для прямого монтажа между фланцами воздуховодов. Фланцы согласно DIN 24 155-3. Корпус из оцинкованной листовой стали, до- полнительная клеммная коробка (IP 55) снаружи на корпусе.
Типы конструкций двигателя
В зависимости от спецификаций двигателя, типа защиты, мощности привода диаметра вентилятора и установки двигатель может применяться в конструктивных формах B 0, B 5, B 14 или В.
Крыльчатки
Согласно требованиям крыльчатки изготавливаются из различных материалов; см. указания на страницах каталога. Стандартное исполнение из пластика, другие материалы, например, алюминий или сталь, возможны под заказ.
Общие характеристики: – Низкий уровень шума. – Высокий КПД. – Ход без вибрации благодаря ди- намической балансировке со степенью качества G 6,3 соглас- но DIN ISO 1940-1. Профилированные металлические крыльчатки из штампованного алюминия (специсполнение) могут быть изготовлены во всех размерах. Серийное исполнение применяется в диапазоне от –30° до +60 °C. Для более высоких температур имеются в наличии за дополнительную плату крыльчатки из металла

Регулируемый угол

Серийные модели диаметром до 630 мм оснащаются жестко за крепленными лопатками. Начиная с номинального разме ра 710 мм (исключая тип HQW 710/6) лопатки поставляются с углом, установленным под заказ. Конструктивные размеры o 800/4, 900/4 и ../6, а также o 1000 мм имеют лопатки, которые можно пе реставлять в состоянии покоя. Тем самым можно оптимально по добрать рабочую точку. Переста новка производится на заводе (со гласно заказу) и фиксируется. Со гласование двигателя происходит при использовании максимальной мощности (см. таблицу). Угол установки не должен быть превышен, иначе двигатель может быть перегружен.
Направление подачи воздуха
Стандартно все вентиляторы (кроме типов HRF и AVD.. RK) имеют исполнение:
A = впуск через двигатель.
Исполнение B = выпуск через двигатель в большинстве типов доступно под запрос (доп. стоимость). Типы HRF и AVD.. RK имеют исполнение B серийно. Возможно дополнительное измене ние направления перемещения воздуха для большинства осевых вентиляторов большой мощности. Для этого необходимо: 1. Изменить направление вращения двигателей переполюсовкой на клеммной колодке. 2. Снять крыльчатку и перевернутую установить обратно (возмож но до O 500). У серий HQ и HW необходимо учитывать уменьшение мощности приблизительно на 1/3.
Контактная защита
При монтаже и работе необходи мо соблюдать действующие предписания по технике безопас ности, а также контактную защи ту согласно VDE 0700 либо DIN EN ISO 13857. Необходимо пре пятствовать контакту с вращаю щимися частями. Необходимо убедиться, чтобы в области вса сывания не находились никакие материалы, которые может засо сать. Вентиляторы, которые за щищены благодаря их способу установки (например, монтаж в воздушные каналы или закрытые агрегаты), не требуют защитных решеток, когда установка обес печивает достаточный уровень безопасности. Напоминаем о том, что монтажник несет ответ ственность за несчастные слу -чаи, причиной которых было от сутствие защитных устройств. Подходящие защитные решетки доступны как комплектующие. Ответственность за соблюдение предписаний по безопасности ложится на монтажника и поль- зователя.
Положение при монтаже, отверстия для слива конденсата Осевые вентиляторы могут монтироваться и эксплуатироваться в любом положении. При оснащении отверстиями для слива конденсата необходимо учитывать их положение. При установке вне помещения или на длительное время во влажное или мокрое место, а также при монтаже с вертикальным валом обязательно указать это при заказе. Место монтажа и крепление должны быть такими, чтобы вентилятор был без перекоса и надежно закреплен. Реверсивная работа Большинство осевых вентиляторов большой мощности (см. страницы каталога) реверсивные. Благодаря применению подходящих переключателей они могут быть как приточными, так и вытяжными по выбору. В реверсном направлении подачи воздуха мощность падает приблизительно на 1/3. Температура рабочей среды Серийное исполнение применимо в диапазоне от –30° до +40 °C. За исключением взрывозащищенного исполнения возможна кратковременно более высокая температура транспортируемой среды. Исполнение для высоких температур в течение продолжительного времени возможно по спецзаказу. Защита двигателя встроенным в обмотки термоконтактом – В 1~ двигателях серийно. – В 3~ двигателях в основном серийно, (см. соотв. раздел). Взрывозащита Взрывозащищенные типы соответствуют группе приборов II, категории 2G для работы в зонах 1 и 2. Согласно директивам ЕС 94/9/EG предписан больший воздушный зазор, который ведет к уменьшению мощности приблизительно на 10%. Специальное оборудование за доплнительную плату по запросу Крыльчатка из литого алюминия Иное напряжение Иная частота Двухкомпонентная лакировка для защиты наружных частей от слабых кислот и щелочей Иные направления подачи воздуха Специальное исполнение для более высоких температур рабочей среды Герметично закрытый двигатель (во взрывозащищенных 1~ типах серийно) Виброизоляция Во избежание передачи вибрации рекомендуется применение виброгасителей (комплектующие SDD, SDZ). Двигатели большего конструктивного размера могут иметь выступ сзади, изза чего возможно неравномерное распределение нагрузки. Для усреднения центра тяжести должна быть предусмотрена вставкаудлинитель VR.. (комплектующие).

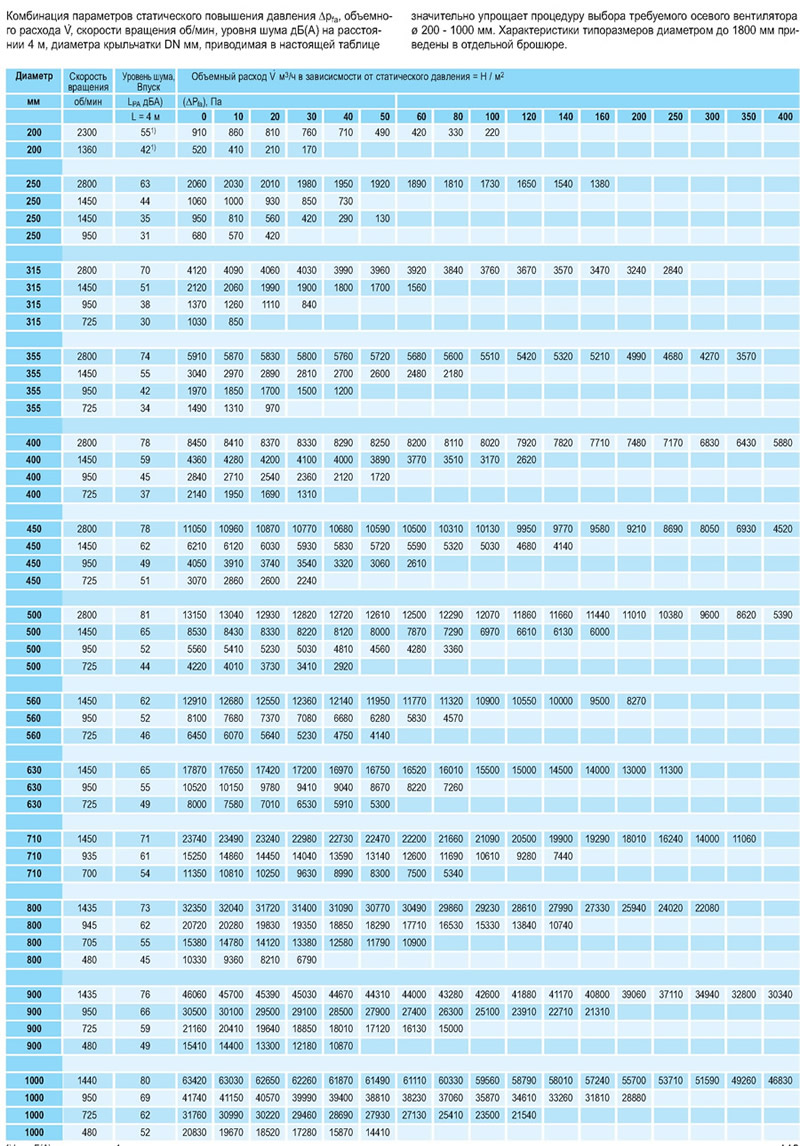

Таблица выбора Осевые высокомощные вентиляторы
