• Крайне низкое потребление тока в пределах 5 Вт при V.= 75 м3/ч.
• Крайне низкий уровень шума благодаря технологии ultraSilence®; всего 25 дБ(A)при V.= 75 м3/ч.
• Объемный расход 60 м3/ч при сопротивлении 31 Па. 90 м3/ч в условиях свободного выпуска, ?P макс. 45 Па.

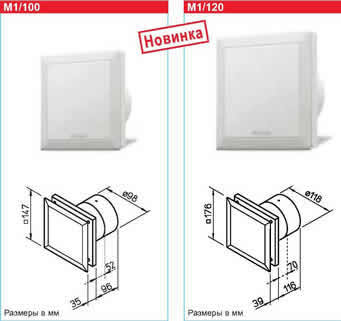

• В условиях недостатка места возможен демонтаж спрямляющего аппарата M1. Монтажная глубина при этом снижается с 96 до 52 мм
• Компактные габариты, открывающие широкие возможности скрытого монтажа в стенах, шахтах, и потолках при номинальном диаметре канала 100 мм. |
• Крайне низкое потребление тока в пределах 10 Вт при V .= 150 м3/ч.
• Крайне низкий уровень шума благодаря технологии ultraSilence®; всего 32 дБ(A) при V.= 150 м3/ч.
• Объемный расход 120 м3/ч при сопротивлении 31 Па. 170 м3/ч в условиях свободного выпуска, ?P макс. 53 Па.
• В условиях недостатка места возможен демонтаж спрямляющего аппарата M1. Монтажная глубина при этом снижается со 116 до 70 мм.
• Компактные габариты, открывающие широкие возможности скрытого монтажа в стенах, шахтах, и потолках при номинальном диаметре канала 120/125 мм. |
• Все части корпуса изготовлены из качественного пластика белого цвета.
• Шариковые подшипники и двигатель вентилятора рассчитаны на работу в условиях постоянной нагрузки, отличаются высокой эффективностью и функциональной надежностью.
• Двигатель имеет защиту от перегрева, предназначен для длительной эксплуатации, не требует обслуживания и не генерирует радиопомех.
• Согласно нормам DIN EN 0100,часть 701-A1, могут использоваться в зоне 1 влажных помещений.
• Электрические соединительные кабели могут быть проведены под штукатуркой или открыто.
• Практичный монтаж электрических разъемов при помощи без винтовых клемм. |
|
Тип |
M1/100 |
M1/100 N |
M 1/100 NC |
M1/100 F |
M 1/100 P |
M1/120 |
M1/120 N |
M 1/120 NC |
M1/120 F |
M 1/120 P |
|
№ для заказа |
6171 |
6172 |
6173 |
6175 |
6174 |
6360 |
6361 |
6362 |
6364 |
6363 |
|
Исполнение |
Стандартная
модель с 2 режимами мощности |
Как M1/100,
с задержкой отключения1) |
Как M1/100,
с програмир. задержкой отключ. и прерыв. режимом1) |
Как M1/100,
с системой регулир. уровня влажности1) 4) |
Как M1/100,
с датчиком присутствия1) |
Стандартная
модель с 2 режимами мощности |
Как M1/120,
с задержкой отключения1) |
Как M1/120,
с програмир. задержкой отключ. и прерыв. режимом1) |
Как M1/120,
с системой регулир. уровня влажности1) 4) |
Wie M1/120,
с датчиком присутствия1) |
| Задержка отключения, мин., в режиме повышенной или пониженной мощности |
– |
6 |
6, 12, 18, 24 регулир. |
6, 12, 18, 24 регулир.r 3) |
6 |
– |
6 |
6, 12, 18, 24 регулир. регулир. |
6, 12, 18, 24 регулир. регулир.3) |
6 |
| Прерывистый режим работы, ч. в режиме повышенной или пониженной мощности |
– |
– |
4, 8, 12, 24 регулир. |
– |
– |
– |
– |
4, 8, 12, 24 регулир. |
– |
– |
| Задержка включения, ок., с |
– |
45 |
0 или 45 |
0 или 45 3) |
– |
– |
45 |
0 или 45 |
0 или 45 3) |
– |
| Внутренний запорный клапан, съемный |
да |
да |
да |
да |
да |
да |
да |
да |
да |
да |
| Объемн. расход, своб. выпуск м³/ч |
90 / 75 |
90 / 75 |
90 / 75 |
90 / 75 |
90 / 75 |
170 / 150 |
170 / 150 |
170 / 150 |
170 / 150 |
170 / 150 |
| крыльчатки, мм |
92 |
92 |
92 |
92 |
92 |
111 |
111 |
111 |
111 |
111 |
| Скорость вращения, об/мин |
2650 / 2250 |
2650 / 2250 |
2650 / 2250 |
2650 / 2250 |
2650 / 2250 |
2350 / 2050 |
2350 / 2050 |
2350 / 2050 |
2350 2050 |
2350 / 2050 |
| Напряжение/частота 50/60 Гц |
230 В |
230 В |
230 В |
230 В |
230 В |
230 В |
230 В |
230 В |
230 В |
230 В |
| Потребл. мощность, Вт |
9 / 5 |
9 / 5 |
9 / 5 |
9 / 5 |
|
13 / 10 |
13 / 10 |
13 / 10 |
13 / 10 |
13 / 10 |
| Номин. ток, А |
0,06 / 0,04 |
0,06 / 0,04 |
0,06 / 0,04 |
0,06 / 0,04 |
0,06 / 0,04 |
0,09 / 0,08 |
0,09 / 0,08 |
0,09 / 0,08 |
0,09 / 0,08 |
0,09 / 0,08 |
| Уровень шума, дБ(A), 3 м2) |
30 / 25 |
30 / 25 |
30 / 25 |
30 / 25 |
30 / 25 |
36 / 32 |
36 / 32 |
36 / 32 |
36 / 32 |
36 / 32 |
| Подключение согласно схеме № |
SS-915 |
SS-917 |
SS-917 |
SS-918 |
SS-918 |
SS-915 |
SS-917 |
SS-917 |
SS-919 |
SS-918 |
| Кабель NYM-O, мм² |
3 x 1,5 |
4 x 1,5 |
4 x 1,5 |
4 x 1,5 |
3 x 1,5 |
3 x 1,5 |
4 x 1,5 |
4 x 1,5 |
4 x 1,5 |
3 x 1,5 |
| Класс защиты II, степень защиты |
IP 45 |
IP 45 |
IP 45 |
IP 45 |
IP 45 |
IP 45 |
IP 45 |
IP 45 |
IP 45 |
IP 45 |
| Макс. температура рабочей среды |
+40 °C |
+40 °C |
+40 °C |
+40 °C |
+40 °C |
+40 °C |
+40 °C |
+40 °C |
+40 °C |
+40 °C |
| Вес, кг |
0,80 |
0,80 |
0,80 |
0,80 |
0,80 |
1,05 |
1,05 |
1,05 |
1,05 |
|

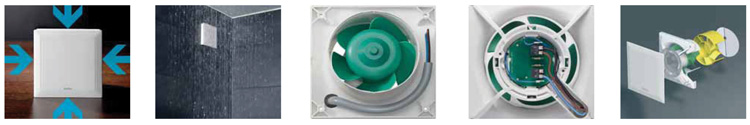

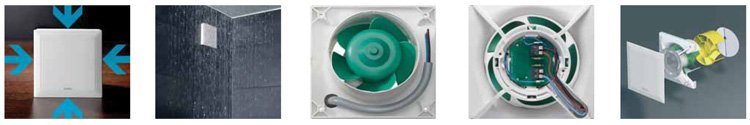

Эстетичность и чистота
Вентилятор M1 разработан таким образом, что воздух проникает в устройство через отверстия по его периметру. Лицевая панель вентилятора полностью закрыта. Конструкция лицевой панели элегантно и надежно скрывает грязное впускное отверстие вентилятора.M1 будет гармонично смотреться в любом интерьере. Гладкая лицевая панель остается всегда чистой и аккуратной.
Система контроля уровня влажности
Система контроля уровня влажности модификаций M1/..F автоматически включает вентилятор в зависимости от интенсивности увеличения уровня влажности. Время работы зависит от эффективности снижения содержания влаги в помещении. При постоянно высоком уровне вентилятор автоматически переключается в режим периодической работы.
Быстрое подключение
Просторное отделение для кабеля, опоясывающее весь корпус вентилятора, возможность поворота корпуса под любым углом и без винтовые клеммы очень сильно облегчают процедуру подключения устройства.
Рассчитанные на 40 000часов работы шариковые подшипники позволяют монтировать устройство в произвольном положении, в том числе непосредственно в потолочном перекрытии.
Регулируемая монтажная глубина.
Съемный спрямляющий аппарат позволяет снизить монтажную ширину вентилятора с 96 до 52 мм либо в типах M1/120 со 116 до 70 мм. Монтаж вентилятора возможен сил и без клапана обратного воздуха.
Возможность установки в зоне 1 влажных помещений
Вентиляторы MiniVent® M1имеют степень защиты IP X5(защита от потоков воды) и класс защитной изоляции II, благодаря чему могут согласно нормам DIN EN 0100-701 устанавливаться в зоне 1 влажных помещений
Комплект для монтажа в стены |
 |
Тип WES 100 № 0717 |
Тип WES 120 № 0486 |
| Две вставляющиеся друг в друга пластиковые трубы используются в качестве вывода сквозь стену. С наружной стороны стены крепится при помощи рамки с тремя ламелями, действующими как автоматический клапан. В моделях WES 100 возможно использование рамки с неподвижной решеткой. |
Телескопическая стеновая вставка |
 |
Тип TWH 100 № 6352 |
Тип TWH 120 № 6353 |
Как WES, однако без запорного клапана и решетки. |
| |
Размеры в мм |
|
A |
B |
C |
D |
-100 |
110 |
140 |
15 |
51 |
-120 |
130 |
160 |
20 |
110 |
| Переключатель режимов и скорости вращения 0-1-2 для моделей M1/100 и M1/120 |
|
Тип MVB № 6091 |
| Положения вкл./выкл., высокая/ низкая скорость вращения. Сила тока 3 A (инд.) Напряжение 230 В, 1~, 50/60 Гц Степень защиты IP 30 Монтаж в станд. скрытой розетке Размеры, мм Ш80 x В80 x Г15 Вес 0,1 кг |
Монтажная рамка для M1/100 |
 |
Тип MBR 90/160/300 № 0281 |
| Изготавливается из высококачественного ударопрочного пластика снежно-белого цвета. Идеальное решение при ремонте старых зданий. Рамка позволяет без каких-либо проблем устанавливать вентиляторы серии М1/100 в имеющиеся прямоугольные отверстия вентиляционных шахт. Рамка легко красится и оклеивается обоями. |
Монтажный фланец для M1/100 |
Тип MF 100 № 6188 |
Предназначен для уменьшения монтажной глубины при установке в тонких стенах, узких шахтах и коротких коленах. Может использоваться для монтажа шнурового выключателя (доп. комплектующие). В случае необходимости возможно соединение нескольких фланцев друг с другом.  |
|
