VENTS

Обзор систем контролируемой вентиляции

Нормы DIN 18017-3 предписывают вентиляцию внутренних ванных комнат и туалетов в квартирах, отелях и других строениях. Одноканальная вентиляционная система ultraSilence R ELS обладает убедительными преимуществами в этой сфере.

Экономия места и средств
Центральный вентиляционный канал, пригодный для обслуживания 20 этажей, и минимальные диаметры подводящих каналов обеспечивают экономию жилой площади и средств. Для установки всей системы и отдельных ее компонентов требуется незначительное количество материалов и рабочего времени.
Экономия энергии
Вентиляционные установки ultraSilence R ELS способствуют снижению потерь тепла на вентиляцию, позволяя экономить расходы на отопление.
Простая планировка
Допуск Института Строительной Техники снимает необходимость, в каких либо дополнительных проверках при сдаче объекта. Расходы на планирование, определение параметров вентиляционного канала и т.д. сокращены до минимума.
Благодаря ПО Helios ELS для выполнения планирования достаточно нескольких нажатий кнопки.
Для подготовки сметного расчета материалов и предложения требуется всего несколько простых действий. Программа ELS-Soft проста в обращении, автоматически определяет диаметр основного вентиляционного канала и ответвлений, а также генерирует графическую схему системы.
ПО ELS-Soft доступна для свободного скачивания по адресу www.heliosventilatoren.de.

Однотрубная вентиляционная система ultraSilenceR ELS с отдельными вентиляторами для установки в уборных, ванных комнатах и кухнях.
Вытяжной воздух
Невероятно тихие установки ELS включаются по мере необходимости, отводя использованный воздух из кухонь, ванных комнат и уборных по основному вентиляционному каналу, к которому может быть подключено до 40 вентиляторов на 20 этажах.
Наружный воздух
Наружный воздух поступает в спальни и жилые комнаты через впускные элементы, препятствующие проникновению в помещение шума и пыли. Компания Helios предлагает элементы для монтажа в стены и окна, регулируемые вручную или автоматически в зависимости от температуры, отличающиеся звукопоглощающими характеристиками и имеющие систему регулирования объемного расхода.
Противопожарная защита в многоэтажных зданиях
Элементы, препятствующие распространению огня на соседние этажи.

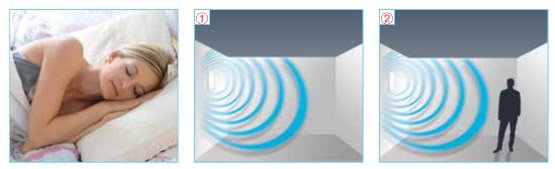

Всего 26 дБ(A) *. Невероятно тихо.
Вентиляция должна быть беззвучной, это требование особенно актуально для многоэтажных жилых домов. Отдельные вентиляционные модули систем ultraSilenceR ELS с легкостью выполняют его. Уровень шума 26 дБ(A)* в режиме основной вентиляции (V = 35 м3/ч) и 35 дБ(A)* при V= 60 м3/ч и AL = 10 м2 позволяют назвать системуultraSilenceR ELS практически бес шумной.
Значения уровня шума указаны согласно требованиям норм DIN 18017-3: – Мощность шума (LWA) в дБ(A) или – Громкость шума (LA) в дБ(A). Значения действительны для площади поглощения AL = 4 м2. При AL = 10 м2 громкость шума снижается на 4 дБ(A).
1.Мощность шума LWA
отображает фактическую акустическую мощность, не зависящую от удаленности и особенностей помещения. Объективная и воспроизводимая величина.
 2.Громкость шума LA
обуславливается источником звука и воспринимается ухом. Изменяется в зависимости от способно сти помещения к звукопоглощению из-за чего едва ли воспроизводима.

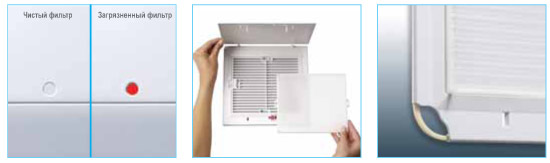

Эксклюзивное решение.
С фильтром длительного использовании индикатором загрязнения.
Все вентиляторы одноканальных вентиляционных систем ELS серийно комплектуются фильтром длительного использования, что избавляет от необходимости постоянного приобретения одноразовых фильтров. Это не сможет оставить равнодушным владельца квартиры или ее съемщика. Уникальный индикатор сигнализирует о засорении фильтра и падении мощности.
Удобно – откидывающаяся лицевая панель на шарнире. Лицевая панель поднимается для извлечения фильтра одним движением руки. Чтобы закрыть корпус, достаточно просто опустить ее.Уникальный фильтр длительного использования. Большая площадь фильтрации и полное ее использование обеспечивают длительность
интервалов между чистками и постоянство мощности.Герметичные стыки. Огибающая весь корпус прокладка препятствует подсосу воздуха и образование грязевых отложений на поверхности стены или потолка

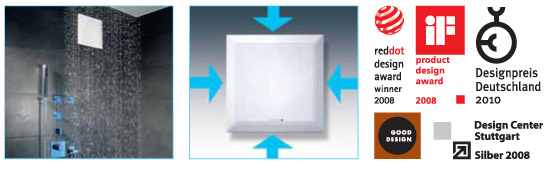

Совершенство формы и многофункциональность.
Одноканальные вентиляционные системы ultraSilenceR ELS можно встретить где угодно. Внутренняя облицовочная панель подходит к любому типу оформления помещения: плитке, обоям, отделке под мрамор...
Очень плоская лицевая панель, выполненная в минималистичном и благородном стиле полностью скрывает вентилятор. Воздух подается сбоку, благодаря чему на корпусе не образуется видимых наблюдателю грязевых отложений. Продуманный дизайн лицевой панели вентилятора придаст неповторимую элегантность любому
помещению. Монтажная глубина корпуса для скрытого монтажа составляет всего 89 мм, благодаря этому ELS гармонично впишется в любое, даже самое маленькое помещение. Это идеальное решение в том числе и для узких монтажных шахт.
Великолепный дизайн.
Красиво,
компактно,
чисто.

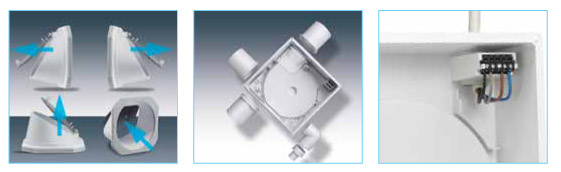

Продуманная конструкция:
обратные клапаны в выпускных патрубках поворачиваются на 90° гарантируют практически безграничную гибкость позиционирования корпуса с выпуском влево, вправо, вверх или назад.
Безграничные возможности. ELS-GU и -GUBA
представляют собой универсальные корпуса для вентиляции одного или двух помещений, с разъемом слева, справа или снизу, а также для подключения вентиляции унитаза через сливную трубу. Выпускной патрубок может быть установлен сверху, слево, справо или сзади. И все это один корпус
Проще не бывает – электрический штекерный разъем.

Для облегчения подключения может извлекаться из крепления. Прокладка кабеля и подключение осуществляется при монтаже корпуса. Сам вентилятор с лицевой панелью устанавливаются на завершающем этапе монтажа
Сверхбыстрый монтаж. .

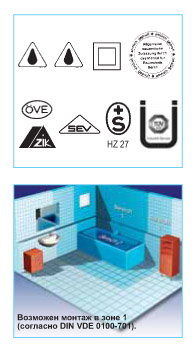

Вся программа ultraSilenceR ELS имеет допуск к эксплуатации Немецкого Института Строительной Техинки (DIBt) и международные сертификаты. Программа соответствует всем действующим нормам и предписаниям. Помимо этого предоставляются следующие свидетельства: – Подтвержденные органами сертификации TUV мощностные характеристики. – Звукоизоляция в этажном строительстве (DIN 4109) проверена Институтом акустики и строительной физики (IAB), Оберурзель. – Подтвержденный органами сертификации TUV уровень утечки воздуха через обратный клапан. – Свидетельство о прохождении внезаводского контроля органами TUV Федеральной земли Байерн-Захсен. – Свидетельство о прохождении проверки запорной заслонки и пожарозащищенного корпуса Институтом строительных материалов, капитального строительства и противопожарной защиты (IBMB), Брауншвейг, Швейцарский противопожарный регистр Z 5491.
Допущено к эксплуатации и протестировано.

Все корпуса и вентиляторы имеют допуск к эксплуатации по результатам общего строительного надзора Немецкого Института Строительной Техники (DIBt) № Z-51.1-193.

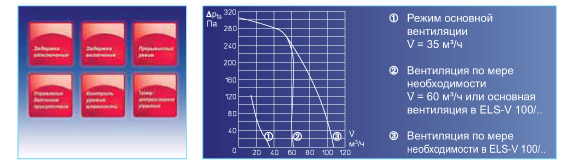

Различные режимы работы.
В линейке одноканальных вентиляционных систем ELS представлено около 100 типов различной мощности для работы на кухнях, в ванных комнатах и туалетах жилых квартир. В устройства может быть интегрирована ориентированная на пользователя система управления с функцией задержки и возможностью прерывистого включения, датчиком движения или влажности
(в режиме основной вентиляции и вентиляции по мере необходимости). Вентиляционные установки этой серии достигают объемного расхода 60 м3/ч при 260 Па. Этот показатель давления делает Helios ELS безоговорочным лидером среди конкурентов. Это позволяет уменьшить сечение труб, снизить капитальные затраты и расширить полезную жилую площадь.
Дополнительная информация о вентиляционных установках ELS для автоматической вен- тиляции– с системой регулирования уровня влажности– или датчиком присутствия




Постановление об экономии энергии (EnEV 2009) требует внедрения стандартов энергопассивных домов. Вследствие изменения методов строительства и распространения герметичных изоляционных обшивок зданий расход тепла, необходимого для подогрева вентиляционного воздуха, приобретает особое значение.

При использовании традиционных методов строительства доля вентиляции в общем расходе отопительной энергии составляло всего 25 %. Вследствие увеличения степени теплоизоляции современных зданий эта доля достигает сегодня мин. 50 %.

Постановление EnEV 2009 предусматривает сопоставление планируемого здания с эталонным образцом. Так, данное Постановление предполагает использование управляемых по мере необходимости вытяжных вентиляционных систем. Посредством контролируемой вентиляции с использованием вентиляционных систем этого типа минимальный воздухообмен путем открывания окон может быть снижен с 0,7 ч-1 или 0,6 ч-1 (без / с испытаниями герметичности) до 0,4 ч-1.
Использование системной техники Helios VF-AL позволяет снизить учитываемый воздухообмен до 0,35 ч-1. Это снижение минимального воздухообмена обеспечивает снижение первичного расхода энергии на 10 %. А это позволяет с большей легкостью обеспечить соблюдение требований KfW.

Система Helios VF-AL с управлением посредством датчика влажности - оптимальное решение для дома с низким уровнем энергопотребления. В том числе и с точки зрения стоимости.
Она предназначена для обслуживания всего дома / квартиры и работает по принципу вытяжной вентиляции. Вентилируются помещения с загрязненным или просто несвежим воздухом (ванная комната, кухня, туалет). Свежий атмосферный воздух поступает через расположенные в жилых комнатах и спальнях устройства забора, управляемые датчиками температуры и давления.

Системные компоненты ELS-VF..
Вытяжной вентилятор, управляемый датчиком влажности. Устанавливается в ванной комнате и обеспечивает минимальную кратность воздухообмена. В случае необходимости переключается на максимальную мощность и возвращается в первоначальный режим после достижения требуемого значения. В ванной комнате и кухне может комбинироваться с системами ELS с функцией задержки отключения.

Устройства забора наружного воздуха
Элементы, обеспечивающие эффективную подачу наружного воздуха в помещение. Типы ALEF.. или ZL.. для монтажа в оконные рамы или стены. Вытяжные установки без соответствующих элементов забора наружного воздуха оказываются нефункциональными и не соответствуют предъявляемым к ним требованиям.

Все вентиляционные модули одноканальных систем имеют оптимизированные функции управления, обеспечивающие низкий уровень потребления энергии и удобство для пользователей.

Автоматический режим:
Управление посредством датчика движения или влажности.
Что оптимально и когда?
Вентиляция по мере необходимости с задержкой отключения
Область применения:

вентиляция внутренних ванных комнат и туалетов (задержка отключения согласно требованиям DIN 18017).
Используемые модели:

типы ELS-VN.., -VNC или стандартные модели, оснащаемые отдельными вентиляторами с функцией задержкой отключения.
Управление: ручное или параллельное соединение с выключателем света.

Вентиляция по мере необходимости без задержки отключения
Область применения:
вентиляция кухонь, ванных комнат, а также комнат с окнами. Повышенная интенсивность использования (некоторые жилые дома, отели и т.д.).
Используемые модели: Все стандартные модели ELS-V..
Управление: ручное посредством стандартного выключателя или автоматическое посредством выключателя с часовым механизмом.

Вентиляция в прерывистом режиме с различными устройствами управления
Область применения: автоматическая вентиляция ванных комнат, туалетов, кухонь и некоторых других помещений с окнами.
Используемые модели: ELS-VF.. и -VP..
Предназначение/управление:
автоматическая вентиляция с управлением датчиком присутствия или влажности без использования выключателя. Детальное описание см. на правой стр.

Прерывистый режим работы
Предназначение:

вентиляция ванных комнат и туалетов (в т.ч. внутренних) с определенной периодичностью включения, например, в отелях, общежитиях и т.д. Регулируемая периодичность включения обеспечивает экономичность и эффективность вентиляции во время отсутствия пользователя. Такой режим позволяет избежать повреждений, вызванных сыростью, и образования запаха затхлости.
Используемые модели: ELSVNC.. или стандартные типы в комбинации с комплектующими ZNI.
Принцип работы:
непостоянно используемое помещение вентилируется в периоды отсутствия хозяев (пользователя) благодаря периодичному включению вентилятора с заранее устанавливаемой частотой. Ручное управление (возможно параллельное соединение с выключателем света), функция регулируемой задержки отключения.

Управление посредством реле времени
Область применения:
Вентиляция туалетов, душевых, ванных комнат и прочих помещений в офисах учреждениях, больницах и т.д.
Управление:
Включение с заданными интервалами или в зависимости от времени использования, т.е. в определенное время дня.

Основная вентиляция и вентиляция по мере необходимости:
вентиляция душевых, ванных комнат, туалетов с высоким загрязнением воздуха (кафе, офисы). Постоянная малошумная основная вентиляция препятствует концентрации неприятных запахов и влажности. В период использования помещения вручную переключается на большую мощность (режим вентиляции по мере необходимости). Возможно автоматическое включение этого режима в зависимости от времени суток посредством реле времени.
Используемые модели: все типы с 2 или 3 уровнями мощности.
Управление:

для ручного управления необходимы DSEL 2 или DSEL 3. Для автоматического режима рекомендуются соответствующие компоненты.

Не имеющее аналогов решение – датчик движения, автоматика, обеспечивающая лучшую атмосферу в доме.

Оптимальное управление вентилятором для туалетов и санитарных узлов, предназначенных для частного и общественного пользования (в домах, гостиницах, отелях, офисах и т.д.).

Helios предлагает идеальное решение: ELS-VP.. комплектуется датчиком движения, включающим вентилятор при появлении кого либо в помещении. Подключается к ближайшей розетке без выключателя.
ELS-VP.. с датчиком движения обеспечивает вентиляцию по мере необходимости с автоматическим включением устройства при появлении кого либо в помещении.
Встроенный инфракрасный датчик регистрирует тепловое излучение человека и включает вентилятор. Продолжительность цикла работы составляет 15 мин. Повторение импульса во время работы устройства соответствующим образом увеличивает продолжительность цикла. После выхода из помещения устройство продолжает работать и отключается через 15 минут.
Оптимальная работа устройства достигается, если направление движения заходящих в помещение людей перпендикулярно датчику. При установке необходимо следить за тем, чтобы рабочий сектор датчика не был загорожен какими либо препятствиями.

Область применения: автоматическая вентиляция независимо от выключателя.
Управление: управляется датчиком движения.

Запотевающее зеркало является первым признаком повышенной влажности. А это не самая лучшая атмосфера для человека и здания.
В семье из 4 человек ежедневно в воздух выделяется около 10– 15 л воды. Эта жидкость должна удаляться посредством вентиляции.
Эффективным и экономичным методом решения этой проблемы являются вентиляционные установки ELS-VF.. с датчиком влажности.

Прогрессивная электроника
Серия ELS-VF.. имеет полностью автоматическую систему управления, реагирующую на уровень влажности воздуха. Управляемая микропроцессором электроника распознает 2 типа увеличения уровня влажности:
– При естественном повышении уровня влажности (вызванном, например, стиркой, сушкой белья, снижением температуры) до 70% вентилятор включается и работает до тех пор, пока относительная влажность не будет снижена минимум на 10%, однако не менее 15 мин.

– При резком повышении влажности (например, во время принятия душа) управляемая микропроцессором электронная часть устройства включает вентилятор уже при достижении стандартного значения 70%, позволяя быстро и эффективно устранить из помещения излишки влаги. После достижения оптимального диапазона (относительная влажность 40 – 70%), но не ранее чем через 15 мин., устройство отключается.
Если уровень содержания влаги в воздухе не снижается в течение длительного периода времени (например, во время грозы летом, наличии в помещении большого количества влажного белья), в условиях недостаточного воздухообмена или при неправильно рассчитанных или перекрытых впускных отверстиях вентилятор автоматически отключается через 7 часов непрерывной работы. Спустя 9 ч. простоя он включается с цикличностью 10 мин. и работает в таком режиме до тех пор, пока относительная влажность не снизится примерно на 10 %.
Функция контроля уровня влажности ELS-VF.. по всем параметрам превосходит традиционные гигростаты и предупреждает образование испарины на стенах, потолке и предметах мебели и позволяет создать здоровую атмосферу без плесневого грибка и неприятных запахов при минимальных затратах энергии.

 – Область применения: вентиляция страдающих от повышенного уровня влажности помещений (ванных комнат и кухонь).
 – Управление: автоматическое, в зависимости от уровня влажности.
Для того, чтобы вентилятор мог отводить влажный воздух, необходимо обеспечить свободный приток свежего воздуха в помещение.

Корпусы ELS-GU и -GUBA отличаются гибкостью монтажа.
Стандартные корпусы для скрытого монтажа ELS-GU и GUBA с противопожарными запорными элементами отличаются крайне широкой областью применения.
Вентиляция 1, 2 помещений, подключение вентиляции унитаза через сливную трубу: возможен монтаж в стенах, шахтах, фальшстенах и потолке.
Выпускной патрубок может быть направлен назад или вверх, а также повернут на 90° влево или вправо. Просто и без инструмента!
Корпусы для любых условий и задач в сфере вентиляции. Практичное решение для стройплощадки и крайне экономичная концепция складского хранения.
См. примеры:
1)      Вентиляция 1 помещения
Впуск через лицевую панель
2)      Вентиляция 2 помещений или подключение вентиляции унитаза через сливную трубу
Выпуск вверх
3)      Вентиляция 2 помещений или подключение вентиляции унитаза через сливную трубу
Выпуск назад

В разработке однотрубной вентиляционной системы от Helios самое непосредственное участие принимали практики, не понаслышке знакомыми с реальными условиями монтажа, что и отразилось в ряде удобных и практичных монтажных деталей.

Комфортный и быстрый монтаж
Необходимая гибкость при монтаже в шахты и подвесные потолки обеспечивается монтажным кондуктором ELSMHU. Положение корпуса для скрытого монтажа может регулироваться по высоте, глубине и углу наклона. ELS-MHU может использоваться также для монтажа корпусов с противопожарной обшивкой. Корпусы ELS-GU и -GUBA имеют пазы для винтов с четырех- либо шестигранными головками, используемыми для крепления кондуктора. В качестве альтернативного решения корпус имеет два заданных места разлома для установки винтов, закрепляющих корпус непосредственно на стене.
 ELS-MB предусматривает возможность крепления к системным элементам, используемым в большинстве типов каркасов

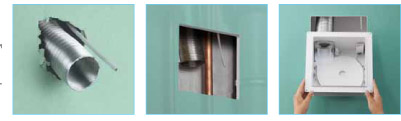

Адаптер ELS-VA
Облегчает монтаж корпусов -GU, -GUBA в шахты и фальшстены. Грубо прорежьте отверстие, используя в качестве маркера ножки корпусы, отметьте точные размеры и вырежьте квадратное отверстие под корпус. Подключите трубу к выпускному патрубку. Подключите устройство к сети. Вставьте корпус с адаптером и закрепите его винтами. Готово!
