Корпус
Изготавливается из оцинкованной
листовой стали с порошковым по
крытием белого цвета.
Внутренние компоненты корпуса
изготовлены из отличающегося вы
сокими теплоизолирующими харак
теристиками пенополистирола
(EPS) .
Отличается удобством при монта
же и обслуживании. Съемная ли
цевая панель открывает доступ ко
всем внутренним компонентам
устройства.
Теплообменник
Перекрестнопротивоточный теп
лообменник с большой площадью
поверхности и необычайно высо
ким КПД. Извлекается из корпуса
для очистки несколькими движе
ниями.
Подача воздуха
Подача и вытяжка воздуха осу
ществляется посредством двух ма
лошумных и энергоэффективных
центробежных вентиляторов, вы
полненных с использованием EC
технологий и имеющих систему
поддержания постоянного объ
емного расхода независимо от ак
туальных потерь давления в систе
ме. Вентиляторы не требуют об
служивания, доступны для чистки
после демонтажа лицевой панели.
Прокладка воздуховодов
Подключение патрубков внешнего,
отводимого, вытяжного и приточного
воздуха осуществляется при помощи
труб с номинальным диаметров 160
мм, присоединяемым к ориентиро
ванным вверх патрубкам.
Слив конденсата
Патрубок для слива конденсата рас
положен в нижней части корпуса. В
комплект поставки входит сифон. При
монтаже патрубок следует вывести в
сточный трубопровод.
Воздушный фильтр
Чистота приточного воздуха обес
печивается фильтром грубой очистки
класса G4; опционально возможна
поставка пылевого фильтра F7 (как
правило требуется для энергопас
сивных домов). Со стороны выпуска
на теплообменник устанавливается
фильтр G4 (входит в комплектацию),
опционально может быть установлен
фильтр F7.
Защита от обледенения
Посредством снижения объемного
расхода приточного вентилятора или
интегрированной системы регулиро
вания работы элемента предвари
тельного нагрева (комплектующие).
Тип EHRR 1,2/160 № 9434
Перед нагревательным элементом
устанавливается воздушный фильтр
класса G4 (комплектующие).
Тип LFBR 160 G4 № 8578
Подключение к электросети
Удобно расположенная внешняя
клеммная коробка (IP 44) с выве
денным кабелем длиной ок. 1,5 м.

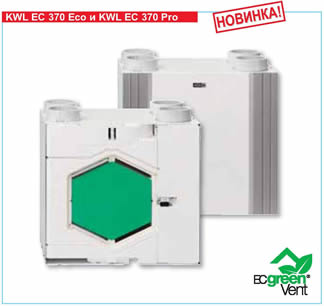

KWL EC 370 Eco
Экономичное решение с отличным
соотношением цена/качество для
всех областей применения..
Регулирование мощности
Три режима мощности, контроли
руемых встроенным во внутрен
нюю панель регулятором.
Три свободно регулируемых ре
жима контролируются потенцио
метром. Возможность регулиро
вания соотношения приточного /
вытяжного воздуха.
Позиция 0 при помощи дополнительно
го выключателя или потенциометра.
Светодиод, сигнализирующий о ра
бочем режиме, необходимости за
мены фильтра, работе системы
морозозащиты, температуре при
точного воздуха ниже 5° C, сбоях.
Возможность включения режима
интенсивной вентиляции при помо
щи дополнительного внешнего вы
ключателя.
Эксплуатация в летнее время
Имеет крышку обменника, темпера
тура срабатывания устанавливается
посредством пульта управления
|
KWL EC 370 Eco и KWL EC 370 Pro

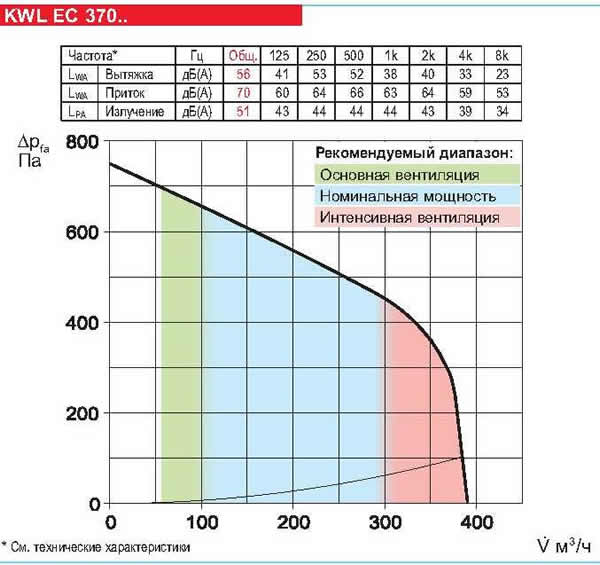

Рабочие характеристики
Комплектующие для KWL EC 370 Pro
Пульт управления
Пульт управления (дополнительный)
Индикация и функции описаны выше. 1
пульт KWLBCU включен в комплект
поставки, допускается подключение до
3 пультов. Поставляется с соединитель
ным проводом длиной 3 м.
Размеры, мм (ШxВxГ) 81x81x20
KWLBCU (скрытый) № 9955
Размеры, мм (ШxВxГ) 84x84x51
KWLBCA (открытый) № 9956
Датчик CO2
Используется для оценки концентрации
CO2 в воздухе. Регулирует устройство
так, что содержание CO2 в воздухе не
выходит за установленные рамки. До
пускается подключение до 4 датчиков
одновременно. При использовании не
скольких датчиков управление работой
вентилятора осуществляется по наи
большему измеренному значению.
Размеры, мм (ШxВxГ) 95x97x30
Тип KWLCO2 № 9958
Датчик влажности
Регулирует работу устройства так,
что граничное значение влажности
не выходит за установленные
значения. Допускается подключе
ние до 4 датчиков одновременно.
При использовании нескольких дат
чиков управление работой вентиля
тора осуществляется по наиболь
шему измеренному значению.
Размеры, мм (ШxВxГ) 95x97x30
KWLFF 270 № 9953
Соединительный провод
Для дистанций > 3 м, имеет 2
штекера RJ 12. Соединяет пульт
управления и KWL EC.. Pro или
несколько вентиляторов.
KWL-AL 10 (10 м) № 9444
KWLAL 20 (20 м) № 9959
Разветвитель
Предназначен для подключения не
скольких вентиляторов и пультов управ
ления или различных комплектующих.
Тип KWL-ALA № 9960
Комплектующие
для KWL EC 370 Pro
Пульт управления (дополнительный)
Индикация и функции описаны выше. 1
пульт KWLBCU включен в комплект
поставки, допускается подключение до
3 пультов. Поставляется с соединитель
ным проводом длиной 3 м.
Размеры, мм (ШxВxГ) 81x81x20
KWLBCU (скрытый) № 9955
Размеры, мм (ШxВxГ) 84x84x51
KWLBCA (открытый) № 9956
Датчик CO2
Используется для оценки концентрации
CO2 в воздухе. Регулирует устройство
так, что содержание CO2 в воздухе не
выходит за установленные рамки. До
пускается подключение до 4 датчиков
одновременно. При использовании не
скольких датчиков управление работой
вентилятора осуществляется по наи
большему измеренному значению.
Размеры, мм (ШxВxГ) 95x97x30
Тип KWLCO2 № 9958
Датчик влажности
Регулирует работу устройства так,
что граничное значение влажности
не выходит за установленные
значения. Допускается подключе
ние до 4 датчиков одновременно.
При использовании нескольких дат
чиков управление работой вентиля
тора осуществляется по наиболь
шему измеренному значению.
Размеры, мм (ШxВxГ) 95x97x30
KWLFF 270 № 9953
Соединительный провод
Для дистанций > 3 м, имеет 2
штекера RJ 12. Соединяет пульт
управления и KWL EC.. Pro или
несколько вентиляторов.
KWLAL 10 (10 м) № 9444
KWLAL 20 (20 м) № 9959
Разветвитель
Предназначен для подключения не
скольких вентиляторов и пультов управ
ления или различных комплектующих.
Тип KWLALA № 9960
KWL EC 370 Pro
Удовлетворяет самым строгим тре
бованиям к комфорту, отличается
отличной функциональностью и
удобством. Имеет полностью авто
матическое управление, систему
регулирования дополнительного
нагрева (комплектующие) и систе
му байпасирования. В комплект
поставки включен удобный для
пользователя пульт дистанционно
го управления с ЖКдисплеем.
Регулирование мощности
Входящий в комплект поставки пульт
управления с удобным меню имеет
следующие функции:
– 4 режима мощности, переключаемые
вручную или посредством цифрового
недельного таймера.
– Возможность регулирования характери
стик режимов в пределах всего рабоче
го диапазона.
– Включение режима частичной мощно
сти / интенсивной вентиляции, возмож
но управление при помощи внешнего
выключателя.Возможность управления по
средством датчиков CO2 и влаж
ности (комплектующие, возмож
но подключение до 4 датчиков
каждого типа).
– Индикация режимов, сбоев, не
обходимости замены воздушного
фильтра.
Пульт управления позволяет
контролировать несколько венти
ляторов.
К одному вентилятору может
быть подключено несколько
пультов управления.
Внешняя система дополнитель
ного нагрева (тип EHRR, ком
плектующие) обеспечивает до
полнительный нагрев приточного
воздуха. Необходим канальный
датчик (тип LTK 40, № 1324).
Тип EHRR 2,4/160 № 9435
Эксплуатация в летнее
время
Имеет крышку обменника, темпера
тура срабатывания устанавливается
посредством пульта управления.

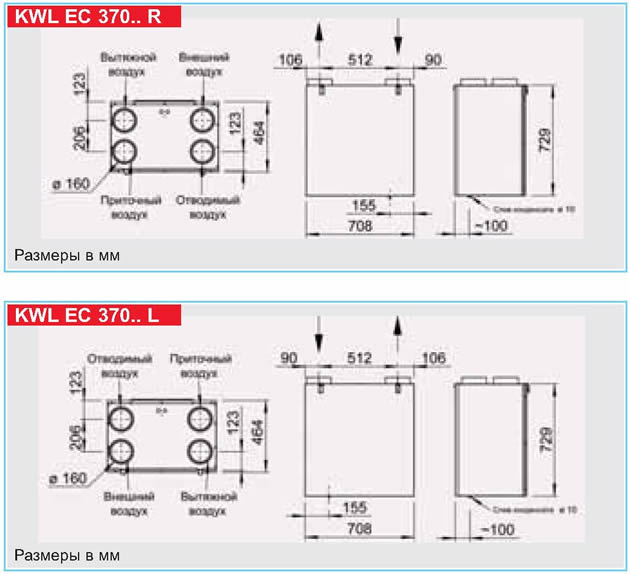

Технические характеристики KWL EC 370 Eco Настенный монтаж |
Правосторонее исполнение |
KWL EC 370 Eco R № 9609 |
Левостороннее исполнение |
KWL EC 370 Eco L № 9610 |
Объемный расход в режиме: |
3 |
2 |
1 |
Приток/вытяжка V· м3/ч |
350 |
200 |
140 |
Уровень шума дБ(A) при 100 Па* |
|
|
|
Приток LWA (звук. мощность) |
71 |
58 |
52 |
Вытяжка LWA (звук. мощность |
56 |
44 |
37 |
Излучение LPA , L = 1 м |
51 |
41 |
34 |
Потребляемая мощн. вентиляторов 2хВт |
111 |
25 |
14 |
Потери в режиме Standby |
| < 1 Вт
Напряжение/частота. |
| 230 В ~, 50 Гц230 В ~, 50 Гц230 В ~, 50 Гц
Номинальный ток, А – Режим вентиляции |
| 2,21.31,01,30,748
41
36
Предв. нагрев (выход), кВт |
| 1,0
Летний байпас |
| Автоматич., регулир., закрывание теплообменникаПереключение вручную (закрывание теплообменника)Автоматич., регулир., закрывание теплообменникаПереключение вручную (закрывание теплообменника)Переключение вручную (закрывание теплообменника)
50
46
41
Подключение согласно схеме № |
| 942857.1942857.1857.1165
60
35
Температурный диапазон |
– 20 °C...+ 40 °C |
Вес, кг |
34 |
Технические характеристики KWL EC 370 Pro Настенный монтаж |
Правосторонее исполнение |
KWL EC 370 Pro R № 9611 |
Левостороннее исполнение |
KWL EC 370 Pro L № 9612 |
Объемный расход в режиме: |
4 |
3 |
2 |
1 |
Приток/вытяжка V· м3/ч |
350 |
280 |
200 |
140 |
Уровень шума дБ(A) при 100 Па* |
|
|
|
|
Приток LWA (звук. мощность) |
71 |
64 |
58 |
52 |
Вытяжка LWA (звук. мощность |
56 |
50 |
44 |
37 |
Излучение LPA , L = 1 м |
51 |
46 |
41 |
34 |
Потребляемая мощн. вентиляторов 2хВт |
111 |
62 |
25 |
14 |
Потери в режиме Standby |
| < 1 Вт
Напряжение/частота. |
| 230 В ~, 50 Гц230 В ~, 50 Гц230 В ~, 50 Гц64
57
52
64
57 52
Номинальный ток, А |
| 2,2– Режим вентиляции 1,30,748
41
36
Предв. нагрев (выход) кВт |
| 1,044
Дополнительный нагрев (выход), кВт |
| 2,05,7
Летний байпас |
| Автоматич., регулир., закрывание теплообменникаАвтоматич., регулир., закрывание теплообменника857.1165
60
35
Температурный диапазон |
– 20 °C...+ 40 °C |
Подключение согласно схеме № |
943 |
Температурный диапазон |
– 20 °C...+ 40 °C |
Вес, кг |
34 |
|
