Теплообменник
Перекрестнопротивоточный тепло обменник с большой площадью поверх ности и высоким КПД. Изготавливается из алюминия и отличается жесткой кон струкцией. Извлекается из корпуса для очистки несколькими движениями.
Подача воздуха
Подача и вытяжка воздуха осу Подача и вытяжка воздуха осуществ ляется посредством двух малошум ных и энергоэффективных центро бежных вентиляторов, выполненных с использованием ECтехнологий. Вентиляторы не требуют обслужива ния и могут извлекаться из корпуса для чистки.
Прокладка воздуховодов

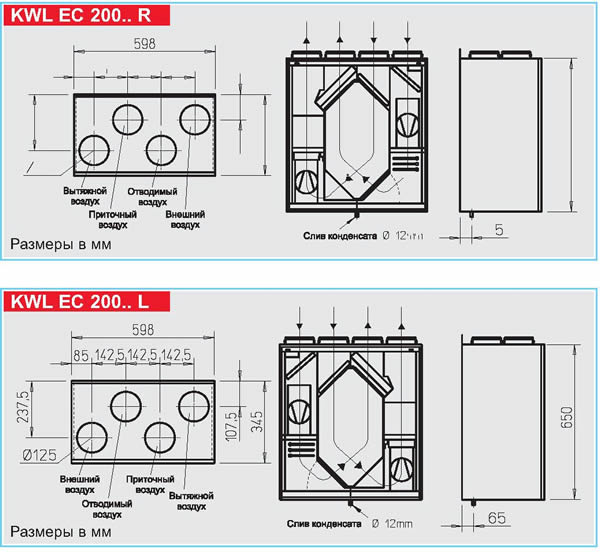

Процесс прокладки воздуховодов Процесс прокладки воздуховодов внешнего, отводимого, вытяжного и приточного воздуха отличается про стотой и не создает неудобных пере крещиваний. Для этого к направлен ным вверх патрубкам присоединяют ся трубы диаметром 125 мм.
Слив конденсата
Патрубок для слива конденсата рас положен в нижней части корпуса. В комплект поставки входит сифон. При монтаже патрубок следует выве сти в сточный трубопровод.

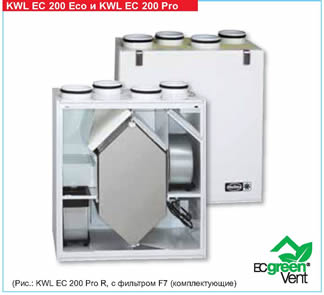

KWL EC 200 Eco Экономичное решение с оптимальным соотношением цены и качества для всех случаев применения.
Воздушный фильтр
Чистота приточного воздуха обеспечивается фильтром гру бой очистки класса G4; опцио нально возможна поставка пыле вого фильтра F7. Со стороны вы пуска на теплообменник устанав ливается фильтр G4.
Защита от обледенения
При отрицательных температурах ре гулируемый термостат предупрежда ет обледенение теплообменника, ав томатически отключая вентилятор приточного воздуха.
Регулирование мощности
Осуществляется при помощи уста навливаемого на расстоянии до 100 м четырехрежимного переключателя (входит в комплект поставки). Пять скоростей вращения вентилятора позволяют выбрать наиболее подхо дящий уровень мощности устройства (согласно требуемой производитель ности по воздуху, см. график). К пульту управления также может быть подключен недельный таймер (дополнительные комплектующие). Тип WSUP № 9990 При установке датчика дифферен циального давления (дополнитель ные комплектующие) расположен ный на рабочем переключателе индикатор может сигнализировать о состоянии фильтра. Тип DDS № 0445
Эксплуатация в летнее время
Серийно комплектуется ручной си стемой байпасирования. Вытяжной воздух минует прикрытый тепло обменник, благодаря чему рекупе рации тепла не происходит.
Подключение к электросети
Устройство готово к подключению. Име ет легкодоступную внешнюю клеммную коробку для подключения рабочего вы ключателя или недельного таймера
KWL EC 200 Pro позволит удовле творить самым строгим требова ниям к комфорту. Серийно ком плектуется электрическим моду лем предварительного нагрева и автоматической системой байпаси рования. В комплект поставки включен удобный для пользовате ля пульт дистанционного управле ния с ЖКдисплеем.
Особенности установки KWL EC 200 Pro
Воздушный фильтр Серийная комплектация: Чистота приточного воздуха обес печивается фильтром грубой очи стки класса G4; опционально воз можна поставка пылевого фильтра F7. Со стороны выпуска на тепло обменник устанавливается фильтр G4. Фильтры легко извлекаются для чистки и замены.
Защита от обледенения / систе ма предварительного нагрева
При очень низких температурах окру жающей среды электрический эле мент системы предварительного на грева подогревает внешний воздух, предотвращая обледенение тепло обменника, гарантируя при этом его бесперебойную работу и оптималь ную рекуперацию тепла даже зимой. Возможность регулирования в диапа зоне –6…+15 °C
Регулирование мощности
Автоматическое регулирование мощности при помощи входяще го в комплект поставки пульта дистанционного управления. Возможно подключение дополни тельных пультов дистанционного управления (всего до 3 шт.) и датчиков (до 5 датчиков CO2, до 2 датчиков влажности). – Централизованное управление вен тиляцией при помощи шины EIB или LON (при использовании соот ветствующего шинного модуля), или при помощи внешнего аналогового сигнала (010 В или 420 мА). Функции дистанционного управления – Возможность программирования режима основной вентиляции и вентиляции на максимальной мощности, граничных значений содержания влаги и CO2. – На ЖКдисплее отображается темпе ратура, необходимые операции по обслуживанию, а также осуществ ляется управление в режиме меню. – Интегрированный цифровой не дельный таймер. – Оптический контроль состояния фильтра с возможностью регули рования временных интервалов. – Включение функций дублирова ния каминной тяги или мгновен ного проветривания. – Возможность регулирования соотно шения частоты вращения приточных и вытяжных вентиляторов. – Настройка функции морозозащиты. – Регулирование работы в летнее время.
Эксплуатация в летнее время
Устройство серийно комплектуется автоматической системой байпаси рования. При включении на пульте дистанционного управления режи ма работы в летнее время и в со ответствии с заранее заданными условиями теплообменник автома тически прикрывается заслонкой, внешний воздух проходит мимо не го, в результате чего рекуперации тепла не происходит.
Подключение к электросети
Поставляется в готовом к под ключению виде с присоединен ным пультом дистанционного управления. Устройство имеет доступную внешнюю клеммную коробку для подключения допол нительных пультов дистанцион ного управления, датчиков и т.д.
