Описание
Корпус
Имеет двойные стенки из оцинко
ванной стали, изолированные ми
неральной ватой толщиной 50 мм.
Боковые стенки полностью снимают
ся без использования инструмента.
Это значительно облегчает чистку,
замену фильтров и обслуживание
других компонентов системы.
Для вертикальной установки пред
усмотрены амортизирующие ножки
с уклоном для слива конденсата.

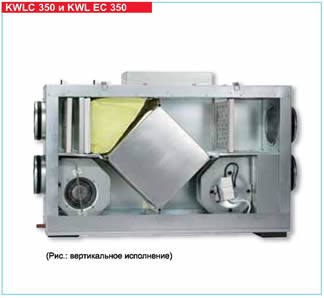

KWL EC 350 имеет комбинирован
ный корпус, устанавливаемый как
вертикально, так и горизонтально
Теплообменник
Теплообменник большой площади с
высоким КПД. Изготавливается из
алюминия и отличается жесткой кон
струкцией. Легко извлекается из кор
пуса для чистки и обслуживания.
Подача воздуха
Подача и вытяжка воздуха в дан
ной системе осуществляется по
средством двух малошумных и
энергоэффективных центробежных
вентиляторов. Вентиляторы не
требуют обслуживания и могут из
влекаться из корпуса для чистки.
Воздушный фильтр
См. описание KWLC 650.
Защита от обледенения / систе
ма предварительного нагрева
Электрический нагревательный эле
мент препятствует при минусовых
температурах обледенению тепло
обменника. Модели KWL EC 350
имеют функцию отключения приточ
ного вентилятора посредством тер
мостата
Регулирование мощности –
KWLC 350...
Входящий в комплект поставки пульт
управления позволяет выбрать один
из трех режимов мощности. Средний
режим мощности ? имеет 5 скоро
стей вращения вентилятора (соот
ветственно требуемой производи
тельности по воздуху).
Описание других функций, систе
мы индикации, датчика дифферен
циального давления DDS (допол
нительные комплектующие) см. в
разделе KWLC 650.
Пульт управления предназначен
для открытого или скрытого монта
жа на расстоянии от вентиляцион
ной установки (в комплект постав
ки включен кабель длиной 12 м).
Для автоматизации управления к
пульту может быть подключен не
дельный таймер (KWLWSU, до
полнительные комплектующие)
Тип KWLWSU № 0856
Регулирование мощности –
KWL EC 350..
Осуществляется при помощи уста
навливаемого на расстоянии до
200 м трехрежимного переключате
ля (входит в комплект поставки).
Средний режим мощности имеет 5
скоростей вращения вентилятора
(соответственно требуемой про
изводительности по воздуху).
Автоматическое управление установ
кой осуществляется системой дис
танционного управления с функцией
недельного таймера (AFS, дополни
тельные комплектующие).
Тип AFS № 0053
Датчик дифференциального давления
(DDS, доп. комплектующие) позволяет
определить состояния фильтра.
Тип DDS № 0445
Система дополнительного
нагрева
При очень низкой внешней темпе
ратуре приточный воздух может до
полнительно подогреваться нагре
вательным элементом:
Электрическом модуле дополни
тельного нагрева (типы ..EH).
Управление при помощи встроен
ного регулируемого термостата.
Водяной нагревательный эле
мент PWW. Используется регули
руемый термостат WHST 300
(дополнительные комплектую
щие).
Тип WHST 300 T28 № 8817
Эксплуатация в летнее время
В комплект поставки входит
вставка для подачи прохладного
воздуха в теплое время года.
Регулирование мощности
Осуществляется при помощи уста
навливаемого на расстоянии до 100
м четырехрежимного переключателя
(входит в комплект поставки). Пять
скоростей вращения вентилятора
позволяют выбрать наиболее подхо
дящий уровень мощности устройства
(согласно требуемой производитель
ности по воздуху, см. график).
К пульту управления также может
быть подключен недельный таймер
(дополнительные комплектующие).
Тип WSUP № 9990
При установке датчика дифферен
циального давления (дополнитель
ные комплектующие) расположен
ный на рабочем переключателе
индикатор может сигнализировать
о состоянии фильтра.
Тип DDS № 0445
Эксплуатация в летнее время
Серийно комплектуется ручной си
стемой байпасирования. Вытяжной
воздух минует прикрытый тепло
обменник, благодаря чему рекупе
рации тепла не происходит.
Подключение к электросети
Доступная просторная клеммная
коробка на верхней стороне корпу
са. KWLC 350.. поставляется в го
товом к подключению виде со ште
кером с защитным контактом.
Слив конденсата
Патрубок для слива конденсата рас
положен в нижней части лицевой па
нели. В комплект поставки входит си
фон; при монтаже патрубок следует
вывести в сточный трубопровод.
KWL EC – с энергоэффектив
ной технологией привода и
высокопроизводительным
теплообменником.
Выдающиеся характеристики
Технология электронной
коммутации EC
Двигатели постоянного тока с
электронной коммутацией
(технология ЕС) отличаются
крайне низким уровнем энер
гопотребления и высоким
КПД, в том числе в режиме
регулирования.
Мощность вентиляционных
установок KWL EC с функци
ей рекуперации тепла может
быть плавно и практически
без потерь отрегулирована в
соответствии с актуальными
потребностями. Используе
мые для этого три режима
мощности могут свободно ре
гулироваться в рамках 15 ха
рактеристических кривых.
Инновационная система под
держания постоянного объ
емного расхода обеспечивает
сохранение указанной произво
дительности по воздуху незави
симо от изменяющихся условий
и сопротивления (например,
при засорении фильтра).
Эффективный алюминиевый
теплообменник с большой
площадью поверхности обес
печивает в комплексе в EC
вентиляторами необычайно
высокий КПД. Конструкция
устройства дает возможность
оптимальной прокладки воз
духоводов, что еще более
увеличивает общий КПД си
стемы.

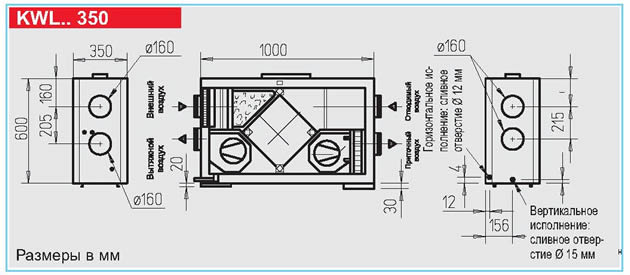

Размеры в мм
(Рис.: вертикальное исполнение)
Горизонтальное ис
полнение: сливное
отверстие O 12 мм
Вертикальное
исполнение:
сливное отвер
стие O 15 мм
Установки для централизованной вентиляции. С функцией рекуперации тепла.
Монтаж в вертикальном или горизонтальном положении. Расход до 350 м3/ч
KWL.. 350
