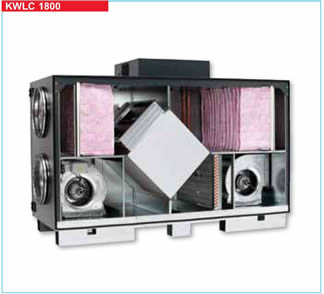

Корпус

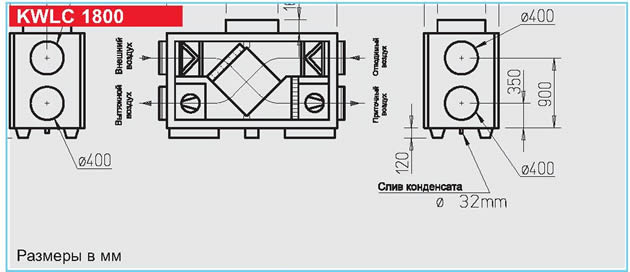

Имеет двойные стенки из оцин кованной стали, изолирован ные минеральной ватой толщи ной 50 мм. Слой лака серого цвета RAL 7015. Боковые дверцы открываются поворотом запорных ручек. Это открывает доступ ко всем ком понентам устройства и облег чает чистку, замену фильтров и обслуживание Патрубки для подключения воздуховодов o 400 мм.
Теплообменник
Теплообменник большой пло щади с высоким КПД. Изготав ливается из алюминия и отлича ется жесткой конструкцией. До ступен для чистки и может из влекаться из корпуса.
Подача воздуха
Подача и вытяжка воздуха в данной системе осуществляет ся посредством двух малошум ных и энергоэффективных центробежных вентиляторов. Вентиляторы не требуют об служивания и могут извлекать ся из корпуса для чистки.
Воздушный фильтр
На впуске и выпуске установка серийно комплектуется пыле вым фильтром класса F7. Фильтры могут быть извлечены из корпуса для чистки.
Защита от обледенения
Установка термостата препят ствует обледенению тепло обменника при отрицательных температурах окружающей среды.
Регулирование мощности
Осуществляется при помощи устанавливаемого на расстоя нии до 50 м переключателя с соединительным проводом длиной 12 м (входит в комплект поставки). Устройство имеет два режима мощности: "Стандартная мощ ность" и "Сниженная мощ ность". Данные настройки про изводятся при подключении в клеммной коробке. Интегрированный в устройство недельный таймер осуществ ляет отключение или снижение мощности установки в зависи мости от дня недели и време ни. Режим работы (стандартная / сниженная мощность) отобра жается на пульте управления. Во время работы в режиме сниженной мощности пульт управления позволяет пере ключать устройство в режим стандартной мощности на 60, 120 или 180 мин. По истечению этого времени устройство авто матически переключается в ре жим сниженной мощности. Возможность активации функ ции снижения температуры приточного воздуха ночью на 3 °C. Выходы реле: – Тревога при замерзании во дяного калорифера – Общая тревога (контроль со стояния фильтра, морозозащита, теплообменник, неисправность) Устройство имеет внешний вы ключатель Серийно комплектуется вы ключателем, срабатывающим от перепада давления, предна значенным для контроля со стояния фильтра
Система дополнительного нагрева
При очень низкой внешней температуре приточный воздух может подогреваться нагрева тельнм элементом. Электрический модуль допол нительного нагрева (типы ..EH) Регулировка температуры при точного воздуха при помощи встроенных регулируемых тер мостатов. Водяной калорифер предвари тельного нагрева PWW (моде ли ..WW) Регулирование тем пературы приточного воздуха, регулируемая заданная темпе ратура, ограничение мин./макс. температуры при помощи ин тегрированной системы управ ления. Для управления водя ным калорифером PWW реко мендуется использовать гид равлический блок (WHSH 1100 24 V (010V), дополнительные комплектующие). WHSH 1100 24V (010V) № 8819
Эксплуатация в летнее время
Устройства имеют систему бай пасирования. При помощи сер водвигателя и заслонки воздух в теплое время года направляется в обход теплообменника
Регулирование мощности
Осуществляется при помощи уста навливаемого на расстоянии до 100 м четырехрежимного переключателя (входит в комплект поставки). Пять скоростей вращения вентилятора позволяют выбрать наиболее подхо дящий уровень мощности устройства (согласно требуемой производитель ности по воздуху, см. график). К пульту управления также может быть подключен недельный таймер (дополнительные комплектующие). Тип WSUP № 9990 При установке датчика дифферен циального давления (дополнитель ные комплектующие) расположен ный на рабочем переключателе индикатор может сигнализировать о состоянии фильтра. Тип DDS № 0445
Эксплуатация в летнее время
Серийно комплектуется ручной си стемой байпасирования. Вытяжной воздух минует прикрытый тепло обменник, благодаря чему рекупе рации тепла не происходит.
Подключение к электросети
Доступная просторная клемм ная коробка на верхней сторо не корпуса.
Слив конденсата
Патрубок для слива конденсата расположен в нижней части ли цевой панели. В комплект по ставки входит сифон. Выводи мый в сточный трубопровод пат рубок должен иметь уклон более 3°. Рекомендуется использовать систему защиты от замерзания в виде саморегулирующегося на гревательного кабеля.
