Defender WHN |
каталог DEFENDER
Наименование |
Цены грн с НДС |
Воздушная завеса Defender 200 WHN | 10890 |

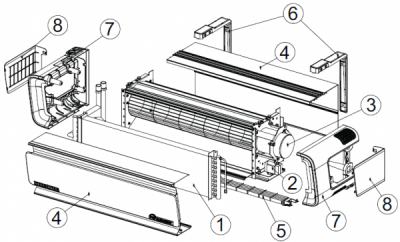

DEFENDER WHN - КОНСТРУКЦИЯ
1. Теплообменник
2. Электронная система управления
3. Поперечный вентилятор
4. Корпус
5. Направляющие жалюзи
6. Монтажные держатели
7. Боковая накладка
8. Боковые крышки
DEFENDER WH - ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Параметры | DEFENDER 100-200 WHN | ||
---|---|---|---|
100 WHN | 150 WHN | 200 WHN | |
Максимальная ширина дверей для одной завесы [м] | 1 |
1,5 |
2 |
Максимальная высота дверей [м] | 3,5 |
||
Тепловая мощность [кВт] | 7,5-10 |
13,5-19,5 |
19-28 |
Максимальный расход воздуха [м³/ч] | 1880 |
3570 |
4890 |
Максимальная температура теплоносителя [°C] | 90 |
||
Максимальное рабочее давление [MПa] | 1,6 |
||
Объём воды [дм³] | 0,5 |
0,85 |
1,2 |
Диаметр соединительных патрубков [“] | 3/4 |
||
Электрическое питание [В/Гц] | 1 ~ 230/50 |
||
Питание электрического нагревателя [кВт] | - |
||
Номинальный ток электрического нагревателя [A] | - |
||
Мощность электрического двигателя [кВт] | 0,4 |
||
Номинальный ток двигателя [A] | 2,8 |
||
Масса с водой/ без воды [кг] | 27,4/26,9 |
37,4/36,6 |
48,4/47,2 |
IP двигателя [-] | 20 |
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Tz – температура воды на входе в оборудование
Tp – температура воды на выходе из оборудования
Tp1 – температура воздуха на входе в оборудование
Tp2 – температура воздуха на выходе из оборудования
Pg – тепловая мощность оборудования
Qw – расход воды
Δp – гидравлическое сопротивление
DEFENDER 100 WHN
Tp1 [°C] |
Qp[m³/h] |
Tz/Tp [°C] |
|||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
90/70 [°C] |
80/60 [°C] |
70/50 [°C] |
60/40 [°C] |
||||||||||||||
Pg[kW] |
Tp2[°C] |
Qw[m³/h] |
Δp [kPa] |
Pg[kW] |
Tp2[°C] |
Qw[m³/h] |
Δp [kPa] |
Pg[kW] |
Tp2[°C] |
Qw[m³/h] |
Δp [kPa] |
Pg[kW] |
Tp2[°C] |
Qw[m³/h] |
Δp [kPa] |
||
5 |
1 880 |
11,9 |
23 |
0,53 |
2,38 |
9,9 |
20 |
0,44 |
1,73 |
7,9 |
17 |
0,34 |
1,15 |
5,6 |
14 |
0,24 |
0,63 |
1 470 |
10,3 |
25 |
0,46 |
1,82 |
8,6 |
22 |
0,38 |
1,32 |
6,8 |
18 |
0,30 |
0,88 |
4,8 |
14 |
0,21 |
0,47 |
|
1 120 |
8,7 |
27 |
0,39 |
1,35 |
7,3 |
24 |
0,32 |
0,98 |
5,7 |
20 |
0,25 |
0,65 |
3,9 |
15 |
0,17 |
0,33 |
|
10 |
1 880 |
11,0 |
27 |
0,49 |
2,04 |
9,0 |
24 |
0,39 |
1,44 |
9,9 |
21 |
0,30 |
0,91 |
4,5 |
17 |
0,20 |
0,43 |
1 470 |
9,5 |
29 |
0,42 |
1,56 |
7,7 |
25 |
0,34 |
1,10 |
6,0 |
22 |
0,26 |
0,69 |
3,7 |
18 |
0,16 |
0,31 |
|
1 120 |
8,0 |
31 |
0,36 |
1,16 |
6,6 |
27 |
0,29 |
0,81 |
5,0 |
23 |
0,22 |
0,51 |
2,4 |
16 |
0,11 |
0,14 |
|
15 |
1 880 |
10,0 |
31 |
0,44 |
1,73 |
8,0 |
28 |
0,35 |
1,17 |
5,9 |
24 |
0,26 |
0,69 |
2,4 |
19 |
0,10 |
0,13 |
1 470 |
8,7 |
33 |
0,38 |
1,33 |
6,9 |
29 |
0,30 |
0,90 |
5,1 |
25 |
0,22 |
0,52 |
2,2 |
20 |
0,10 |
0,12 |
|
1 120 |
7,3 |
35 |
0,32 |
0,98 |
5.9 |
31 |
0,26 |
0,66 |
4,3 |
26 |
0,19 |
0,38 |
2,0 |
20 |
0,09 |
0,10 |
|
20 |
1 880 |
9,1 |
35 |
0,40 |
1,45 |
7,1 |
31 |
0,31 |
0,93 |
4,9 |
28 |
0,22 |
0,42 |
1,9 |
23 |
0,08 |
0,09 |
1 470 |
7,9 |
36 |
0,35 |
1,11 |
6,1 |
33 |
0,27 |
0,71 |
4,2 |
29 |
0,19 |
0,37 |
1,8 |
24 |
0,08 |
0,08 |
|
1 120 |
6,7 |
38 |
0,29 |
0,82 |
5,2 |
34 |
0,23 |
0,52 |
3,5 |
30 |
0,15 |
0,26 |
1,7 |
25 |
0,07 |
0,07 |
DEFENDER 150 WHN
Tp1 [°C] |
Qp[m³/h] |
Tz/Tp [°C] |
|||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
90/70 [°C] |
80/60 [°C] |
70/50 [°C] |
60/40 [°C] |
||||||||||||||
Pg[kW] |
Tp2[°C] |
Qw[m³/h] |
Δp [kPa] |
Pg[kW] |
Tp2[°C] |
Qw[m³/h] |
Δp [kPa] |
Pg[kW] |
Tp2[°C] |
Qw[m³/h] |
Δp [kPa] |
Pg[kW] |
Tp2[°C] |
Qw[m³/h] |
Δp [kPa] |
||
5 |
3 570 |
23,0 |
24 |
1,02 |
10,10 |
19,5 |
21 |
0,86 |
7,60 |
15,9 |
18 |
0,70 |
5,37 |
12,2 |
15 |
0,53 |
3,42 |
2 400 |
18,2 |
27 |
0,80 |
6,57 |
15,4 |
24 |
0,68 |
4,96 |
12,6 |
20 |
0,55 |
3,51 |
9,7 |
17 |
0,42 |
2,24 |
|
1 880 |
15,7 |
29 |
0,69 |
5,00 |
13,3 |
25 |
0,58 |
3,78 |
10,9 |
22 |
0,48 |
2,68 |
8,3 |
18 |
0,36 |
1,70 |
|
10 |
3 570 |
21,3 |
28 |
0,94 |
8,74 |
17,8 |
25 |
0,78 |
6,41 |
14,2 |
22 |
0,62 |
4,35 |
10,5 |
19 |
0,46 |
2,59 |
2 400 |
16,8 |
31 |
0,74 |
5,69 |
14,1 |
27 |
0,62 |
4,18 |
11,3 |
24 |
0,49 |
2,85 |
8,3 |
20 |
0,36 |
1,69 |
|
1 880 |
14,5 |
33 |
0,64 |
4,33 |
12,1 |
29 |
0,53 |
3,19 |
9,7 |
25 |
0,42 |
2,17 |
7,1 |
21 |
0,31 |
1,28 |
|
15 |
3 570 |
19,6 |
31 |
0,86 |
7,49 |
16,0 |
28 |
0,71 |
5,32 |
12,5 |
26 |
0,55 |
3,44 |
8,6 |
22 |
0,38 |
1,86 |
2 400 |
15,5 |
34 |
0,68 |
4,87 |
12,7 |
31 |
0,56 |
3,47 |
9,9 |
27 |
0,43 |
2,25 |
6,9 |
24 |
0,30 |
1,21 |
|
1 880 |
13,3 |
36 |
0,59 |
3,71 |
10,9 |
32 |
0,48 |
2,65 |
8,5 |
29 |
0,37 |
1,72 |
5,9 |
24 |
0,26 |
0,91 |
|
20 |
3 570 |
17,8 |
35 |
0,79 |
6,33 |
14,3 |
32 |
0,63 |
4,33 |
10,8 |
29 |
0,47 |
2,63 |
7,0 |
26 |
0,30 |
1,23 |
2 400 |
14,1 |
38 |
0,62 |
4,12 |
11,3 |
34 |
0,50 |
2,83 |
8,5 |
31 |
0,37 |
1,72 |
5,4 |
27 |
0,24 |
0,79 |
|
1 880 |
12,1 |
40 |
0,54 |
3,14 |
9,8 |
36 |
0,43 |
2,16 |
7,3 |
32 |
0,32 |
1,31 |
4,6 |
28 |
0,20 |
0,59 |
DEFENDER 200 WHN
Tp1 [°C] |
Qp[m³/h] |
Tz/Tp [°C] |
|||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
90/70 [°C] |
80/60 [°C] |
70/50 [°C] |
60/40 [°C] |
||||||||||||||
Pg[kW] |
Tp2[°C] |
Qw[m³/h] |
Δp [kPa] |
Pg[kW] |
Tp2[°C] |
Qw[m³/h] |
Δp [kPa] |
Pg[kW] |
Tp2[°C] |
Qw[m³/h] |
Δp [kPa] |
Pg[kW] |
Tp2[°C] |
Qw[m³/h] |
Δp [kPa] |
||
5 |
3 570 |
32,9 |
24 |
1,45 |
23,20 |
28,0 |
21 |
1,23 |
17,80 |
23,1 |
19 |
1,01 |
12,80 |
18,1 |
16 |
0,79 |
8,49 |
2 400 |
26,0 |
28 |
1,15 |
15,20 |
22,2 |
24 |
0,97 |
11,60 |
18,3 |
21 |
0,80 |
8,40 |
14,4 |
18 |
0,63 |
5,58 |
|
1 880 |
22,2 |
30 |
0,98 |
11,40 |
18,9 |
26 |
0,83 |
8,71 |
15,7 |
23 |
0,68 |
6,31 |
12,3 |
19 |
0,54 |
4,20 |
|
10 |
3 570 |
30,4 |
28 |
1,35 |
20,20 |
25,6 |
25 |
1,13 |
15,10 |
20,7 |
22 |
0,91 |
10,50 |
15,7 |
19 |
0,68 |
6,55 |
2 400 |
24,1 |
31 |
1,06 |
13,20 |
20,3 |
28 |
0,89 |
9,87 |
16,4 |
25 |
0,72 |
6,88 |
12,5 |
21 |
0,54 |
4,31 |
|
1 880 |
20,5 |
34 |
0,91 |
9,87 |
17,3 |
30 |
0,76 |
7,39 |
12,2 |
26 |
0,61 |
5,42 |
10,6 |
22 |
0,46 |
3,24 |
|
15 |
3 570 |
28,0 |
32 |
1,24 |
17,40 |
23,2 |
29 |
1,02 |
12,60 |
18,3 |
26 |
0,80 |
8,38 |
13,3 |
23 |
0,58 |
4,84 |
2 400 |
22,2 |
35 |
0,98 |
11,30 |
18,4 |
32 |
0,81 |
8,25 |
14,5 |
28 |
0,64 |
5,50 |
10,5 |
25 |
0,46 |
3,19 |
|
1 880 |
18,9 |
37 |
0,83 |
8,49 |
15,7 |
33 |
0,69 |
6,18 |
12,4 |
30 |
0,54 |
4,14 |
9,0 |
26 |
0,39 |
2,40 |
|
20 |
3 570 |
25,6 |
36 |
1,13 |
14,80 |
20,8 |
33 |
0,91 |
10,30 |
15,9 |
30 |
0,69 |
6,51 |
10,9 |
27 |
0,47 |
3,36 |
2 400 |
20,3 |
39 |
0,90 |
9,64 |
16,5 |
35 |
0,72 |
6,78 |
12,6 |
32 |
0,55 |
4,28 |
8,6 |
28 |
0,38 |
2,21 |
|
1 880 |
17,3 |
41 |
0,76 |
7,21 |
14,0 |
37 |
0,62 |
5,08 |
10,8 |
33 |
0,47 |
3,21 |
7,3 |
29 |
0,32 |
1,66 |
* Уровень шума измерялся на расстоянии 3 м от оборудования, условия для измерения шума: ‘полуоткрытое’ пространство, монтаж на стене.
