Defender EHN |
каталог DEFENDER
Наименование |
Цены грн с НДС |
Воздушная завеса Defender 150 EHN | 6072 |

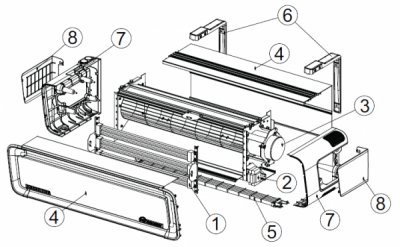

DEFENDER EHN – КОНСТРУКЦИЯ
1. Электрические ТЭНы
2. Электронная система управления
3. Поперечный вентилятор
4. Корпус
5. Направляющие жалюзи
6. Монтажные держатели
7. Боковая накладка
8. Боковые крышки
DEFENDER EHN – ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Параметры | единица | DEFENDER | ||
---|---|---|---|---|
100 EHN | 150 EHN | 200 EHN | ||
Максимальная ширина дверей для одной завесы | [м] |
1 |
1,5 |
2 |
Максимальная высота дверей | [м] |
3,5 |
||
Тепловая мощность | [кВт] |
6,0 |
12,0 |
13,5 |
Максимальный расход воздуха | [м3/ч] |
2150 |
3500 |
5000 |
Электрическое питание | [В/Гц] |
3 ~ 400/50 |
||
Питание электрического нагревателя | [кВт] |
6,0 |
12,0 |
13,5 |
Номинальный ток электрического нагревателя | [A] |
8,7 |
17,4 |
19,5 |
Мощность электрического двигателя | [кВт] |
0,4 |
0,4 |
0,4 |
Номинальный ток двигателя | [A] |
2,8 |
2,8 |
2,8 |
Масса | [кг] |
25,7 |
35,4 |
45,6 |
IP двигателя | [-] |
20 |
DEFENDER 100-200 EH ВОЗДУШНАЯ ЗАВЕСА С ЭЛЕКТРИЧЕСКИМ НАГРЕВАТЕЛЕМ
Tp1 – температура воздуха на входе в оборудование
Tp2 – температура воздуха на выходе из оборудования
Pg – тепловая мощность оборудования
DEFENDER EHN
DEFENDER 100 EHN |
DEFENDER 150 EHN | DEFENDER 200 EHN | |||||||
---|---|---|---|---|---|---|---|---|---|
Tp1[°C] |
Qp[m³/h] |
Pg[kW] |
Tp2[°C] |
Qp[m³/h] |
Pg[kW] |
Tp2[°C] |
Qp[m³/h] |
Pg[kW] |
Tp2[°C] |
5 |
2 150 |
6,0 |
13 |
3 500 |
12,0 |
15 |
5 000 |
13,5 |
13 |
1 650 |
6,0 |
15 |
2 500 |
12,0 |
20 |
3 370 |
13,5 |
17 |
|
1 290 |
6,0 |
18 |
1 820 |
12,0 |
24 |
2 500 |
13,5 |
20 |
|
10 |
2 150 |
6,0 |
18 |
3 500 |
12,0 |
20 |
5 000 |
13,5 |
18 |
1 650 |
6,0 |
20 |
2 500 |
12,0 |
25 |
3 370 |
13,5 |
22 |
|
1 290 |
6,0 |
23 |
1 820 |
12,0 |
29 |
2 500 |
13,5 |
25 |
|
15 |
2 150 |
6,0 |
23 |
3 500 |
12,0 |
25 |
5 000 |
13,5 |
23 |
1 650 |
6,0 |
25 |
2 500 |
12,0 |
30 |
3 370 |
13,5 |
27 |
|
1 290 |
6,0 |
28 |
1 820 |
12,0 |
34 |
2 500 |
13,5 |
30 |
|
20 |
2 150 |
6,0 |
28 |
3 500 |
12,0 |
30 |
5 000 |
13,5 |
28 |
1 650 |
6,0 |
30 |
2 500 |
12,0 |
35 |
3 370 |
13,5 |
32 |
|
1 290 |
6,0 |
33 |
1 820 |
12,0 |
39 |
2 500 |
13,5 |
35 |
* Уровень шума измерялся на расстоянии 3 м от оборудования, условия для измерения шума: ‘полуоткрытое’ пространство, монтаж на стене. |
