Серия THGT (с регулируемым поворотом лопастей и паспортной характеристикой 400oC//2ч) |
|
|
Круглый канал |
|
Цена грн. |
|
Акционная
Цена грн. |
|
Цены уточняйте у менеджеров! |
|
|
|
|
|
|
|
Оксана: +38 (066) 700 9 500
Ринат: +38 (096) 650 05 05
Егор: +38 (095) 505 36 19
Анна: +38 (067) 10 74 074
Алексей: +38 (067) 603 50 00
|
|
|
|
|
|
|
|
|
|
|
|
|
| Описание |
| |

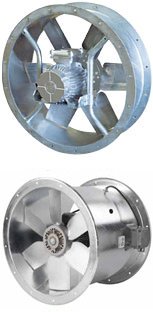

| Осевые вентиляторы серии THGT предназначены для использования в системах дымоудаления, с размещением в пожароопасной зоне или вне ее. В зависимости от модели, вентиляторы имеют пределы огнестойкости: 400?С/2часа, 300?С/2часа и 200?С/2часа.
Корпуса вентиляторов выполнены из прокатной листовой стали и оцинкованы методом горячего погружения. Доступны два варианта корпусов: короткий и длинный (L) (2-х полюсные модели, 400?С/2часа доступны только в длинном корпусе). Длинный корпус комплектуется клеммной коробкой, находящейся вне потока перемещаемого воздуха. Возможна установка вентиляторов в горизонтальном или вертикальном положении.
Крыльчатки 2-х полюсных вентиляторов, с пределом огнестойкости 400?С/2часа, изготавливаются из цельного алюминия.
Крыльчатки остальных вентиляторов, с пределом огнестойкости 400?С/2часа сборные, с регулируемым углом наклона лопаток. Лопатки отливаются из алюминия, под давлением, и крепятся в литой алюминиевой ступице (типоразмеры от 400 до 630) или в прессованной металлической ступице (типоразмеры от 710 до1250).
Крыльчатки вентиляторов с пределом огнестойкости 300?С/2часа и 200?С/2часа сборные, с регулируемым углом наклона лопаток. Лопатки отливаются из алюминия, под давлением, и крепятся в литой алюминиевой ступице (типоразмеры от 400 до 800) или в прессованной металлической ступице (типоразмеры от 900 до 1250).
В зависимости от модели, вентиляторы комплектуются трехфазными односкоростными 2, 4, 6 или 8 полюсными электродвигателями, а также двухскоростными 2/4, 4/8 или 6/12 полюсными электродвигателями. |
| |
| двигатели |
| |
| В зависимости от модели поставляются четырех-, шести- и восьмиполюсные двигатели.
Двигатели с полюсами 2/8 и 6/12 имеются две скорости.
Электрическое питание:
Для трехфазных двигателей
230/400 В, 50 Гц вплоть до 3 кВт.
400 В, 50 Гц для мощности свыше 3 кВт.
(смотрите таблицу с техническими характеристиками). |
| |
| Дополнительная информация |
| |
| F400-120: класс защиты IP55, класс изоляции H.
F300-120: класс защиты IP55, класс изоляции H.
F200-120: класс защиты IP55, класс изоляции F.
Параметры электропитания: 3ф - 400 В - 50 Гц
Электродвигатели имеют возможность регулирования скорости при помощи преобразователя частоты (при работе в режиме дымоудаления необходима прямая подача питания).
Дополнительная информация
Стандартное направление движения воздуха (B): крыльчатка - электродвигатель.
По запросу
Направление движения воздуха (А): электродвигатель - крыльчатка.
Короткий корпус с внешней клеммной коробкой (типоразмеры от 710 до 1250).
Высокоэффективные электродвигатели (IE2).
|
|
|
| |
|
|
|
|
 |
|
| Двигатели работают в режимах 1 и 2 |
| |
| Двигатель с паспортной характеристикой 400?C/2h предназначен для работы в постоянном режиме (1) или в аварийном режиме (2). |
|
| |
 |
|
|
| |
| Стальной корпус защищен от коррозии с помощью покрытия, полученного горячим цинкованием. |
|
| |
 |
|
| Аэродинамическая опора двигателя |
| |
| Аэродинамический дизайн опоры двигателя обеспечивает оптимальное перемещение воздуха |
|
| |
 |
|
|
| Динамически сбалансированная крыльчатка |
|
|
| |
| Динамически сбалансированная крыльчатка, в соответствии с требованиями ISO 1940, с малым уровнем вибраций. |
|
| |
 |
|
|
| Широкие лопасти: большее давление |
|
|
| |
| Широкие лопасти обеспечивают высокое давление |
| |
|
|
 |
|
|
| Защита ступицы крыльчатки |
|
|
| |
| Плоская ступица колеса защищена от накопления грязи |
|
| |
|
 |
|
|
| |
| Легкий доступ к двигателю и крыльчатке. В комплект входит уплотнительный кабельный вход (для моделей с длинным корпусом) |
|
